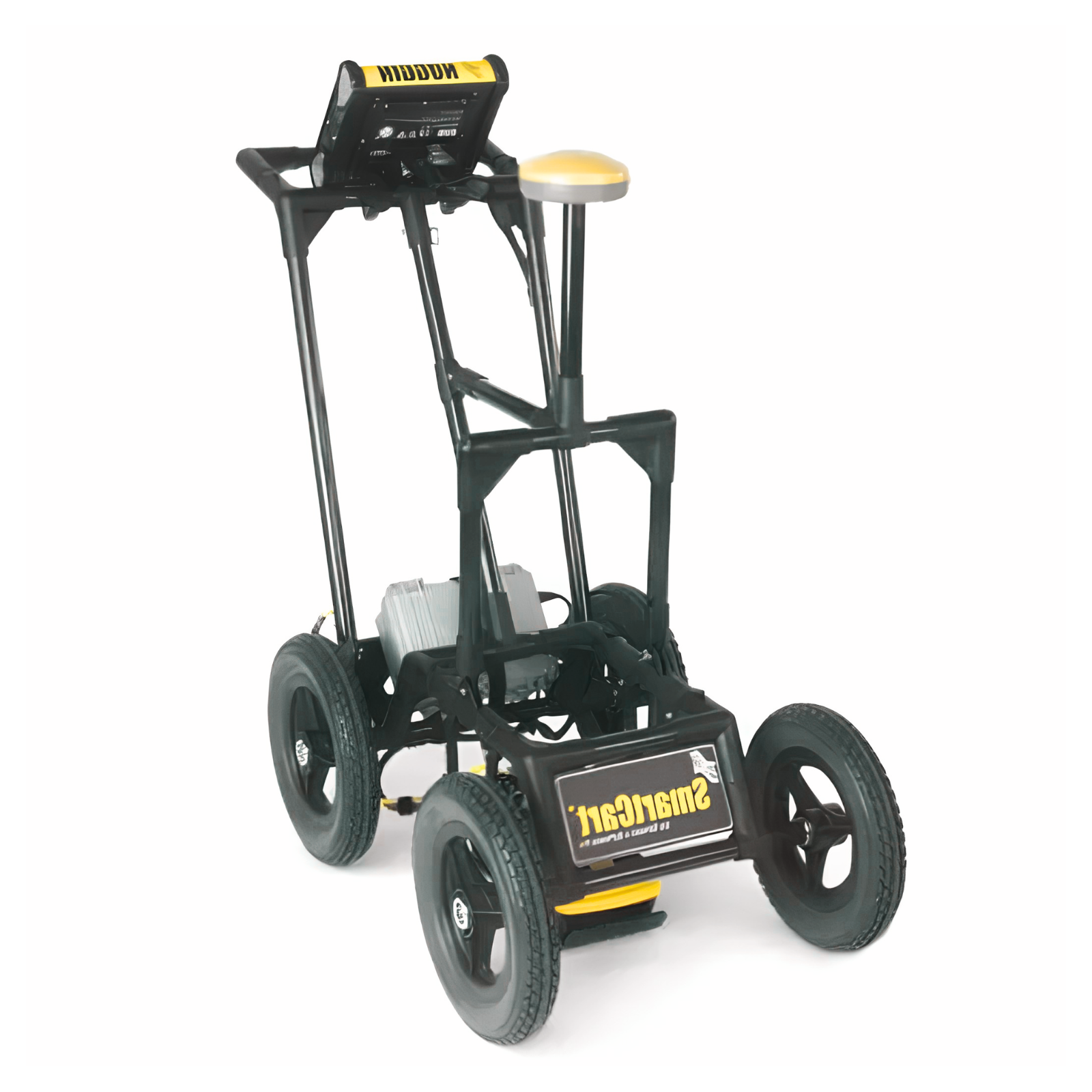

Noggin 500 SmartCart System RADIODETECTION - 100-10-0157
Référence : R012100100157
Découvrez Noggin 500 SmartCart System RADIODETECTION - 100-10-0157 disponible à l'achat
- Fréquence de 500 MHz pour une détection précise du sous-sol
- Écran tactile haute visibilité pour un contrôle facile sur le terrain
- Connectivité Wi-Fi et exportation des données par USB
- Récepteur GPS intégré avec option GPS externe pour géoréférencement
- Boîtier robuste avec plaque de glissement pour une protection optimale
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le Radar de sol Noggin 500 SmartCart System RADIODETECTION est un système de radar à pénétration de sol (GPR) conçu pour les professionnels multi-applications.
Le système Noggin offre une grande flexibilité grâce à la possibilité de changer la fréquence des transducteurs selon les applications, de modifier les configurations de déploiement, de paramétrer différents modes de déclenchement et de configurer de nombreux réglages lors de l'acquisition des données.
Ce radar intègre plusieurs fonctionnalités avancées :
- Un écran tactile haute visibilité (DVL) permettant d'afficher directement sur le terrain des tranches de profondeur issues des grilles collectées.
- Une antenne UWB (ultra-wide band) garantissant la meilleure qualité de données.
- Une connectivité Wi-Fi intégrée.
- Une exportation massive des données via USB.
- Un récepteur GPS intégré avec option d'un GPS externe pour une meilleure précision géoréférencée des données.
- La possibilité de marquer directement dans les données des repères de surface et des interprétations en profondeur.
- L'affichage du trajet parcouru et des cibles détectées en mode carte.
- Une intégration fluide avec le logiciel EKKO_Project pour un traitement approfondi des données.
Le système se compose d'un capteur Noggin 500 MHz monté sur un chariot SmartCart, avec un câble principal relié à une unité d'affichage (DVL) et alimenté par une batterie portable.
Le Noggin 500, comme les autres modèles 250 et 1000 MHz, est livré avec un boîtier robuste intégrant des transducteurs protégés par une plaque de glissement en plastique.
Le câble principal se connecte via un connecteur 37 broches verrouillable au capteur et à l'unité d'affichage.
L'alimentation est assurée par une batterie portable connectée au câble principal.
Le manuel utilisateur détaille en outre l'assemblage complet des différentes configurations, les principes de fonctionnement du GPR, ainsi que les procédures de collecte et de traitement des données.
Ce produit est destiné à un usage professionnel pour des applications variées nécessitant des mesures précises et fiables du sous-sol.
- fréquence du capteur : 500 MHz
- type de radar : radar à pénétration de sol (GPR)
- écran : tactile haute visibilité (DVL)
- antenne : UWB (ultra-wide band)
- connectivité : Wi-Fi intégrée
- exportation des données : via USB
- récepteur GPS : intégré avec option GPS externe
- alimentation : batterie portable
- boîtier : robuste avec plaque de glissement en plastique
- connecteur : 37 broches verrouillable
- composition du système : capteur Noggin 500 MHz monté sur chariot SmartCart, câble principal, unité d'affichage (DVL), batterie portable
Pour utiliser le système, il faut connecter le câble 37 broches du capteur au câble principal, puis connecter l'autre extrémité du câble principal à l'unité d'affichage. Cette dernière est équipée d'un écran tactile haute visibilité qui permet d'interagir avec le système et d'afficher directement sur le terrain les tranches de profondeur issues des données collectées.
Le système peut être configuré pour changer la fréquence des transducteurs selon l'application, modifier les configurations de déploiement, paramétrer différents modes de déclenchement et régler de nombreux paramètres lors de l'acquisition des données.
Le principe d'utilisation consiste à déplacer le chariot SmartCart équipé du capteur sur la surface à analyser. Le système collecte les données de radar à pénétration de sol en temps réel, avec la possibilité de marquer directement dans les données des repères de surface et des interprétations en profondeur. Le trajet parcouru et les cibles détectées peuvent être visualisés en mode carte sur l'écran.
Le système intègre un récepteur GPS et peut être couplé à un GPS externe pour améliorer la précision géoréférencée des données.
En cas de dysfonctionnement, il est possible de vérifier les connexions des câbles entre le capteur, l'unité d'affichage et la batterie, ainsi que le bon état de charge de la batterie.
L'utilisation prévue du système est professionnelle, pour des applications nécessitant des mesures précises du sous-sol dans divers contextes.
Le résultat attendu est l'obtention de données radar de haute qualité, visualisables directement sur le terrain et exploitables ensuite via un logiciel dédié pour un traitement approfondi.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment assembler le système Noggin 500 SmartCart ?
Le système se compose d’un capteur Noggin 500 MHz monté sur un chariot SmartCart, relié par un câble principal à une unité d’affichage tactile (DVL). Le câble se connecte au capteur et au DVL via un connecteur 37 broches verrouillable. L’alimentation est assurée par une batterie portable connectée au câble principal. L’assemblage consiste à fixer le capteur sur le SmartCart, connecter le câble au capteur puis à l’unité d’affichage, et brancher la batterie.
Quels sont les éléments clés pour le fonctionnement du Noggin 500 SmartCart ?
Le système intègre un écran tactile haute visibilité pour afficher les données en temps réel, une antenne UWB garantissant une haute qualité de données, une connectivité Wi-Fi, un récepteur GPS intégré avec option GPS externe pour une meilleure précision géoréférencée, ainsi qu’une plaque de glissement en plastique protégeant les transducteurs. Les données collectées peuvent être exportées via USB et traitées ensuite avec le logiciel EKKO_Project.
Comment le système permet-il la collecte et l’interprétation des données sur le terrain ?
Le chariot SmartCart équipé du capteur est déplacé sur la surface à analyser. L’unité d’affichage tactile permet de visualiser directement sur le terrain des tranches de profondeur issues des grilles collectées. Il est possible de marquer des repères de surface et des interprétations en profondeur, ainsi que de visualiser le trajet parcouru et les cibles détectées en mode carte.
Quels sont les principaux critères à vérifier pour choisir ce système de radar à pénétration de sol ?
Il faut vérifier la fréquence du capteur (ici 500 MHz) adaptée à la précision requise, la compatibilité avec le chariot SmartCart, la présence d’un écran tactile haute visibilité pour faciliter le contrôle sur le terrain, la connectivité Wi-Fi, l’intégration GPS pour un géoréférencement précis, ainsi que la robustesse du boîtier avec une plaque de glissement protégeant les transducteurs.
Quelles sont les précautions à prendre lors de l’utilisation et de l’assemblage du système ?
Il convient de s’assurer que les connexions du câble entre le capteur, l’unité d’affichage et la batterie sont bien verrouillées via le connecteur 37 broches. La batterie portable doit être correctement chargée. Le déplacement du chariot doit être régulier pour une bonne collecte des données. Le boîtier robuste protège les composants, mais un entretien régulier des câbles et de la batterie est recommandé pour garantir la fiabilité du système.
