Noggin 500 SmartChariot System RADIODETECTION - 100-10-0171

Le Radar de sol Noggin 500 SmartChariot System RADIODETECTION est un système de radar à pénétration du sol (GPR) professionnel conçu pour offrir une grande flexibilité et une qualité de données élevée.

Ce système permet de changer la fréquence des transducteurs en fonction des applications, de modifier les configurations de déploiement, de définir différents modes de déclenchement et de configurer de nombreux paramètres pendant l’acquisition des données.
Le Noggin 500 est équipé d’une antenne UWB (ultra-wide band) assurant une qualité de données optimale.
Il dispose d’un écran tactile haute visibilité (unité d’affichage DVL) permettant d’afficher directement sur le terrain des tranches de profondeur issues des grilles collectées.
Le système intègre une capacité Wi-Fi, une sortie USB pour l’export massif des données, ainsi qu’un récepteur GPS intégré avec possibilité d’ajouter un GPS externe pour améliorer la précision de géoréférencement.
L’utilisateur peut marquer directement dans les données des repères de surface et des interprétations en sous-sol.
Le système affiche également le trajet parcouru et les cibles détectées dans une vue cartographique (Map View).
Les données collectées s’intègrent parfaitement dans le logiciel EKKO_Project pour une analyse approfondie.

Le Noggin 500 fait partie de la gamme Noggin qui comprend aussi des capteurs à 100 MHz, 250 MHz et 1000 MHz.
Les capteurs 250, 500 et 1000 MHz sont équipés d’un boîtier blindé, avec des transducteurs situés sous une plaque de glissement en plastique durable.
Le système de base Noggin 500 comprend le capteur, un câble principal avec connecteur 37 broches, une unité d’affichage DVL et une batterie ceinture.
Le câble se connecte au capteur et à l’unité d’affichage via des connecteurs verrouillables assurant une liaison sécurisée.
La batterie alimente l’ensemble via un câble 4 broches relié au câble principal.

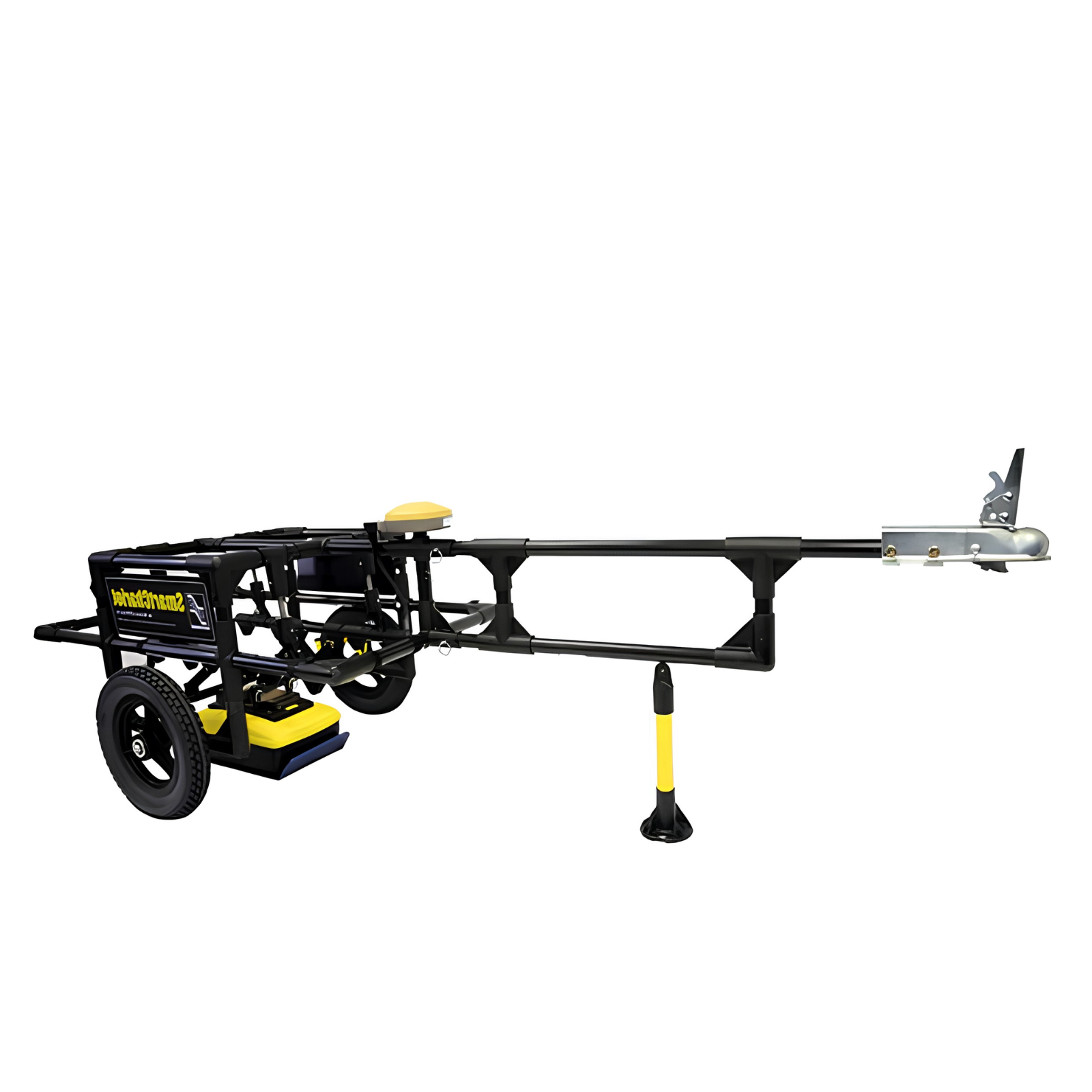

Le Noggin 500 peut être monté sur le SmartChariot, un chariot spécialement conçu pour faciliter le déplacement du radar sur le terrain.
Le SmartChariot permet un réglage précis de la hauteur du capteur et une gestion optimisée du câblage.
Ce système est adapté à de nombreuses applications professionnelles nécessitant une détection précise et rapide sous la surface, notamment en topographie, archéologie, génie civil, détection de réseaux enterrés et études géotechniques.

Le manuel d’utilisation (voir pages 1 à 20) détaille l’assemblage, le fonctionnement, les configurations possibles, ainsi que les principes de base du radar à pénétration du sol.
Il comprend également des recommandations pour l’entretien, la gestion des batteries, les précautions de sécurité et les spécifications techniques.

En résumé, le Radar de sol Noggin 500 SmartChariot System RADIODETECTION est un outil performant et polyvalent pour la collecte et l’analyse de données géophysiques, offrant une interface intuitive, une grande précision et une intégration logicielle avancée.

• fréquences variables adaptées à chaque application
• écran tactile haute visibilité pour un contrôle terrain
• intégration gps pour un géoréférencement précis
• montage sur smartchariot pour un déplacement facile
• export massif des données via usb et wi-fi
• antenne uwb (ultra-wide band)
• récepteur gps intégré avec possibilité d’ajouter un gps externe
• câble principal avec connecteur 37 broches
• alimentation par batterie ceinture via câble 4 broches
• boîtier blindé avec transducteurs sous plaque de glissement en plastique durable

Le système Noggin 500 SmartChariot s’utilise en assemblant d’abord le capteur Noggin (ici 500 MHz) avec le câble principal à connecteur 37 broches, qui se branche et se verrouille sur le capteur. L’autre extrémité de ce câble se connecte à l’unité d’affichage DVL, également verrouillée mécaniquement. Une batterie ceinture est reliée à cette unité d’affichage via un câble 4 broches pour l’alimentation.

L’ensemble peut être monté sur le SmartChariot, un chariot équipé de roues permettant de déplacer le radar sur le terrain. Ce chariot offre un réglage précis de la hauteur du capteur et une gestion optimisée du câblage.

L’utilisateur démarre le système en allumant l’unité d’affichage tactile. Pendant l’acquisition, il peut configurer plusieurs paramètres, changer la fréquence des transducteurs, définir le mode de déclenchement et suivre en temps réel les données affichées sous forme de tranches de profondeur. Le système intègre un récepteur GPS et peut afficher la trajectoire parcourue ainsi que les cibles détectées sur une carte (vue Map View).

L’usage principal consiste à déplacer le SmartChariot équipé du Noggin 500 sur la zone à analyser, en collectant des données géophysiques par radar à pénétration du sol. Les données sont enregistrées et peuvent être exportées via USB pour une analyse approfondie avec un logiciel dédié.

Ainsi, le fonctionnement côté utilisateur consiste à assembler les composants, positionner le système sur le terrain, démarrer l’acquisition des données, contrôler les paramètres et visualiser les résultats directement sur le terrain, dans des contextes professionnels d’investigation sous-sols (topographie, archéologie, génie civil, détection de réseaux enterrés, études géotechniques).

En cas de dysfonctionnement, il est possible de consulter les sections de dépannage du manuel (non détaillées ici car non explicitement fournies).

Le résultat attendu est une collecte précise et rapide de données radar sous la surface, affichées en temps réel, avec un géoréférencement fiable et une intégration possible dans des outils d’analyse avancée.
