Noggin 500 SmartHandle Configuration DVL-500 RADIODETECTION - 100-53-0117
Référence : R012100530117
Découvrez Noggin 500 SmartHandle Configuration DVL-500 RADIODETECTION - 100-53-0117 disponible à l'achat
- Installation rapide pour relevé GPR en moins d’une minute
- Utilisation en mode manuel avec poignée de déplacement
- Configuration adaptable push ou pull selon le terrain
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

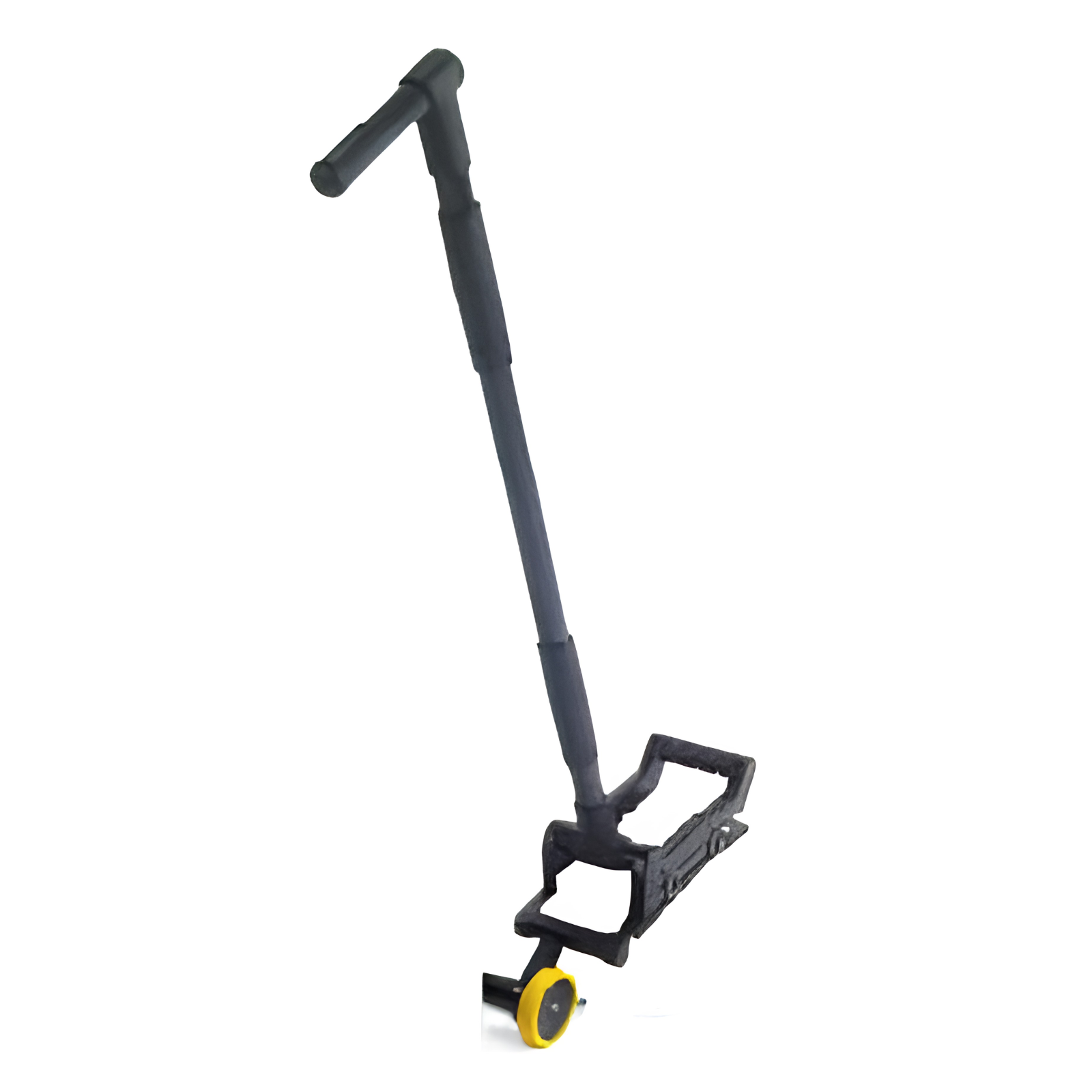

Le Noggin 500 SmartHandle Configuration (DVL-500) est un kit de configuration SmartHandle conçu pour équiper un système géoradar Noggin 500 afin de permettre une utilisation en mode manuel avec poignée de déplacement.
Ce système SmartHandle est une plateforme intégrée d'acquisition de données radar à pénétration de sol (GPR). Il se compose d’une poignée SmartHandle, d’un capteur Noggin, d’une roue odomètre, d’un enregistreur vidéo numérique (DVL) et d’une batterie.
Le SmartHandle permet un déploiement rapide : une fois assemblé et allumé, il est possible de réaliser un relevé GPR en moins d’une minute.
Le système est généralement utilisé en configuration « push » (poussée), mais peut également être configuré en mode « pull » (traction) en retournant la poignée pour s’adapter à des conditions de terrain difficiles.
L’assemblage comprend les étapes suivantes :
- Fixation du support odomètre sur le Noggin en alignant les quatre montants métalliques.
- Connexion du câble Noggin-DVL via un connecteur 37 broches sécurisé par un loquet.
- Raccordement du câble odomètre à une prise ronde spécifique située sur le câble Noggin-DVL.
- Installation de la base de la poignée SmartHandle sur le support odomètre avec verrouillage par quatre goupilles à dégagement rapide.
- Montage de l’extension de poignée sur la base, puis fixation de la poignée SmartHandle sur l’extension, avec système de verrouillage à bouton poussoir.
- Possibilité d’utiliser la poignée directement sur la base sans extension pour une configuration plus courte.
Le câblage comprend un câble en Y reliant le Noggin, le DVL et la source d’alimentation (batterie ou adaptateur secteur).
Le câble est fixé le long de la poignée SmartHandle grâce à des guides pour éviter tout accrochage.
Chaque DVL est livré avec le logiciel nécessaire à l’acquisition, la lecture et la gestion des données, facilitant le transfert vers un ordinateur externe pour traitement ou visualisation avancée.
Ce kit permet ainsi d’adapter un système Noggin 500 pour une utilisation mobile manuelle, offrant flexibilité et rapidité d’emploi dans les relevés géophysiques.
- installation rapide pour relevé GPR en moins d’une minute
- utilisation en mode manuel avec poignée de déplacement
- configuration adaptable push ou pull selon le terrain
- référence fournisseur : 100-53-0117
Le principe d’utilisation repose sur le déplacement manuel du système équipé d’une poignée ergonomique, qui intègre le capteur Noggin, la roue odomètre, un enregistreur vidéo numérique (DVL) et la batterie. La poignée peut être montée en configuration « push » pour pousser le système devant soi, ou retournée en configuration « pull » pour tirer le système, notamment dans des conditions de terrain difficiles.
L’utilisation prévue est la réalisation de relevés géophysiques mobiles en mode manuel, avec acquisition de données radar à pénétration de sol. Le système est adapté pour des relevés en extérieur sur différents types de terrains.
Le processus d’utilisation commence par l’assemblage des composants : fixation du support odomètre sur le capteur Noggin, connexion des câbles entre le Noggin, le DVL et la source d’alimentation, puis montage de la base de la poignée SmartHandle sur le support odomètre avec verrouillage par goupilles. La poignée SmartHandle peut être utilisée directement sur la base ou avec une extension selon la configuration souhaitée.
Les câbles sont fixés le long de la poignée grâce à des guides pour éviter tout accrochage. La source d’alimentation peut être une batterie ou un adaptateur secteur.
En cas de fonctionnement non conforme, il est possible de passer de la configuration « push » à la configuration « pull » en retournant la poignée et en la re-fixant sur le support odomètre avec les goupilles.
Le résultat attendu est un relevé GPR effectué rapidement et de manière mobile, avec acquisition et enregistrement des données radar, qui peuvent ensuite être transférées vers un ordinateur externe pour traitement ou visualisation avancée.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment assembler le système Noggin 500 SmartHandle ?
L’assemblage du système Noggin 500 SmartHandle commence par la fixation du support odomètre sur le capteur Noggin en alignant les quatre montants métalliques, la roue odomètre devant pointer vers le sol. Ensuite, connectez le câble Noggin-DVL au capteur via le connecteur 37 broches, en verrouillant le loquet, puis raccordez le câble odomètre à la prise ronde spécifique située sur ce câble. La base de la poignée SmartHandle se presse sur les montants du support odomètre et se verrouille avec quatre goupilles à dégagement rapide. La poignée peut être montée directement sur cette base ou avec une extension, fixée par un bouton poussoir. Les câbles sont maintenus le long de la poignée grâce à des guides pour éviter tout accrochage.
Quelle est la configuration d’utilisation du SmartHandle ?
Le système est principalement conçu pour une utilisation manuelle en mode « push » (poussée), où l’opérateur pousse le système devant lui. Pour s’adapter à des terrains difficiles, il est possible de configurer le SmartHandle en mode « pull » (traction) en retournant la poignée et en la refixant sur le support odomètre avec les goupilles. Cette flexibilité permet d’ajuster la manipulation selon les contraintes du terrain.
Comment sont gérées les connexions câblées entre les composants ?
Le câble principal en Y relie le capteur Noggin, le Digital Video Logger (DVL) et la source d’alimentation (batterie ou adaptateur secteur). Le connecteur 37 broches du câble Noggin-DVL se fixe solidement au capteur Noggin avec un loquet de sécurité. Le câble odomètre est connecté à une prise ronde spécifique sur ce câble. Le câble est ensuite fixé le long de la poignée SmartHandle à l’aide de clips guides pour éviter tout risque d’accrochage ou de déconnexion accidentelle.
Quels sont les éléments inclus dans le système SmartHandle ?
Le kit comprend la poignée SmartHandle ergonomique, le capteur Noggin 500, une roue odomètre pour mesurer la distance parcourue, un enregistreur vidéo numérique (DVL) pour l’acquisition des données, ainsi qu’une source d’alimentation (batterie ou adaptateur secteur). Chaque DVL est fourni avec le logiciel nécessaire à l’acquisition, à la lecture et à la gestion des données, facilitant leur transfert vers un ordinateur externe.
Comment sécuriser et fixer la poignée SmartHandle ?
La base de la poignée s’enclenche sur les quatre montants métalliques du support odomètre et se verrouille par quatre goupilles à dégagement rapide. L’extension de poignée se fixe sur cette base par un système à bouton poussoir, tout comme la poignée elle-même sur cette extension. Il est aussi possible d’utiliser la poignée directement sur la base sans extension pour une configuration plus courte et maniable.
