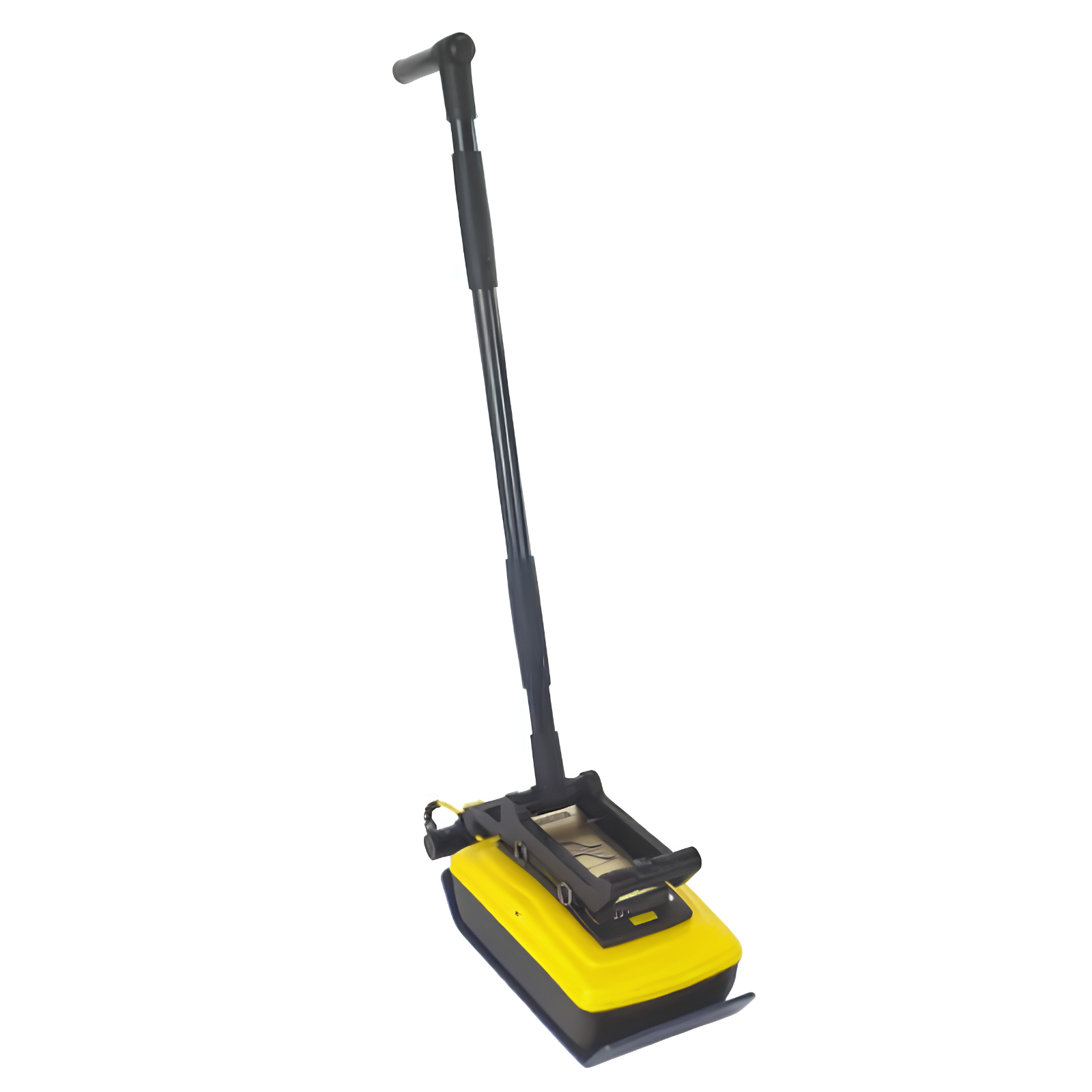

Noggin 500 SmartHandle System RADIODETECTION - 100-10-0193
Référence : R012100100193
Découvrez Noggin 500 SmartHandle System RADIODETECTION - 100-10-0193 disponible à l'achat
- Fréquence de 500 MHz pour une détection précise
- Écran tactile haute visibilité pour un usage terrain
- Connectivité Wi-Fi et export USB pour faciliter les données
- GPS interne avec option GPS externe pour une géolocalisation fiable
- Harnais ajustable pour un confort optimal lors des relevés
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le Noggin 500 SmartHandle System de RADIODETECTION est un système de radar à pénétration de sol (GPR) professionnel, conçu pour offrir une grande flexibilité d’utilisation.
Ce système permet de changer la fréquence des transducteurs selon les applications, de modifier les configurations de déploiement et de configurer différents modes de déclenchement.
Il intègre un écran tactile haute visibilité (DVL) qui permet d’afficher directement sur le terrain des tranches de profondeur issues des grilles collectées.
La technologie UWB (ultra-wide band) de ses antennes garantit une qualité de données maximale.
Le système dispose d’une capacité Wi-Fi intégrée et permet l’export massif des données via USB.
Il intègre un récepteur GPS interne avec la possibilité d’ajouter un GPS externe pour améliorer la précision géoréférencée des données.
L’utilisateur peut marquer directement dans les données des repères de surface et des interprétations en sous-sol.
Le système affiche les trajets parcourus et les cibles détectées dans une vue cartographique (Map View).
Enfin, il s’intègre parfaitement au logiciel EKKO_Project pour une analyse approfondie des données.
Le Noggin 500 SmartHandle System fait partie d’une gamme comprenant quatre fréquences : 100 MHz, 250 MHz, 500 MHz et 1000 MHz.
Les capteurs Noggin 250, 500 et 1000 MHz sont blindés, tandis que le modèle 100 MHz présente un design particulier avec antennes et électronique séparés.
Le système de base ("Base Noggin") est la configuration la plus simple, adaptée aux utilisateurs souhaitant concevoir leur propre plateforme de montage.
Le Noggin 500 comprend un boîtier robuste avec plaque de glissement en plastique, des transducteurs intégrés et se connecte via un câble principal à 37 broches au module d’affichage (DVL).
Ce câble se verrouille solidement grâce à un mécanisme à loquet avec clé.
Le DVL est alimenté par une batterie ceinture ou une batterie plus grande via un câble 4 broches.
Le système SmartHandle est une configuration permettant une manipulation aisée du Noggin 500 pour des relevés précis.
Il est fourni avec un système de harnais et peut être ajusté en longueur pour s’adapter à l’utilisateur.
Ce manuel utilisateur détaille également les procédures d’assemblage, d’utilisation, les concepts fondamentaux du GPR, ainsi que les réglages et la gestion des données.
Les spécifications techniques, les recommandations de sécurité et les normes applicables sont également abordées.
Ainsi, le Noggin 500 SmartHandle System RADIODETECTION est un équipement de pointe, polyvalent, adapté aux professionnels recherchant un outil performant pour la détection et l’analyse géophysique par radar à pénétration de sol.
- marque : radiodetection
- référence fournisseur : 100-10-0193
- fréquence : 500 mhz
- technologie antennes : uwb (ultra-wide band)
- écran : tactile haute visibilité (dvl)
- connectivité : wifi intégré, export usb
- gps : récepteur interne, possibilité gps externe
- configuration : smarthandle system avec harnais ajustable
- câble principal : 37 broches avec mécanisme à loquet
- batterie : batterie ceinture ou batterie plus grande via câble 4 broches
- boîtier : robuste avec plaque de glissement en plastique
L’utilisateur manipule le système à l’aide du SmartHandle, un harnais ajustable en longueur pour s’adapter à sa taille, facilitant ainsi la prise de mesures précises. Le système permet de changer la fréquence des transducteurs selon les applications, de modifier les configurations de déploiement et de configurer différents modes de déclenchement.
Pendant l’utilisation, les données sont collectées en déplaçant le système sur la zone à analyser. Le système intègre un GPS interne, avec la possibilité d’ajouter un GPS externe pour améliorer la précision géoréférencée des données. L’utilisateur peut également marquer des repères de surface et des interprétations en sous-sol directement dans les données.
Les trajets parcourus et les cibles détectées sont affichés dans une vue cartographique (Map View) sur le DVL. Les données collectées peuvent ensuite être exportées massivement via USB pour un traitement et une analyse approfondie avec le logiciel EKKO_Project.
En cas de dysfonctionnement, le manuel propose des procédures de dépannage spécifiques, sans toutefois détailler ici ces actions.
Le résultat attendu est une acquisition de données GPR de qualité, avec une visualisation immédiate sur le terrain des couches souterraines et une cartographie précise des cibles détectées.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Comment assembler le système Noggin 500 SmartHandle ?
Le Noggin 500 SmartHandle se compose du capteur Noggin 500, du module d’affichage tactile (DVL) et d’un câble principal à 37 broches. Il faut connecter le câble principal au capteur en verrouillant la connexion avec un mécanisme à loquet muni d’une clé, puis connecter l’autre extrémité au DVL en verrouillant également par loquet. Le DVL est alimenté par une batterie ceinture ou une batterie plus grande via un câble 4 broches. Le système SmartHandle comprend un harnais ajustable en longueur pour s’adapter à la taille de l’utilisateur et faciliter la manipulation pour des mesures précises sur le terrain.
Quelles sont les principales caractéristiques techniques du Noggin 500 SmartHandle ?
Le système fonctionne à une fréquence centrale de 500 MHz avec une technologie d’antenne UWB (ultra-wide band) pour garantir une qualité optimale des données. Il dispose d’un écran tactile haute visibilité (DVL) qui affiche en temps réel les tranches de profondeur issues des grilles collectées. La connectivité Wi-Fi intégrée permet la transmission des données, avec un export massif via USB. Un récepteur GPS interne est intégré, avec la possibilité d’ajouter un GPS externe pour améliorer la précision de la géolocalisation.
Comment le Noggin 500 SmartHandle permet-il la visualisation et l’analyse des données sur le terrain ?
Le module DVL affiche directement sur le terrain les tranches de profondeur collectées. L’utilisateur peut marquer des repères de surface et des interprétations en sous-sol dans les données. Le système affiche également le trajet parcouru et les cibles détectées dans une vue cartographique (Map View). Les données peuvent ensuite être exportées vers le logiciel spécialisé EKKO_Project pour une analyse approfondie.
Le système SmartHandle est-il adaptable à l’utilisateur ?
Oui, le SmartHandle est équipé d’un harnais ajustable en longueur, permettant de s’adapter à la taille de l’utilisateur. Cette configuration assure une manipulation aisée et confortable, essentielle pour réaliser des relevés précis sur le terrain.
Quels éléments composent le système de base du Noggin 500 ?
Le système de base comprend un boîtier robuste avec une plaque de glissement en plastique, les transducteurs intégrés, le câble principal à 37 broches avec mécanisme à loquet, le module d’affichage DVL tactile, et l’alimentation par batterie ceinture ou batterie plus grande via câble 4 broches. Cette configuration permet aussi de concevoir une plateforme de montage personnalisée si nécessaire.
