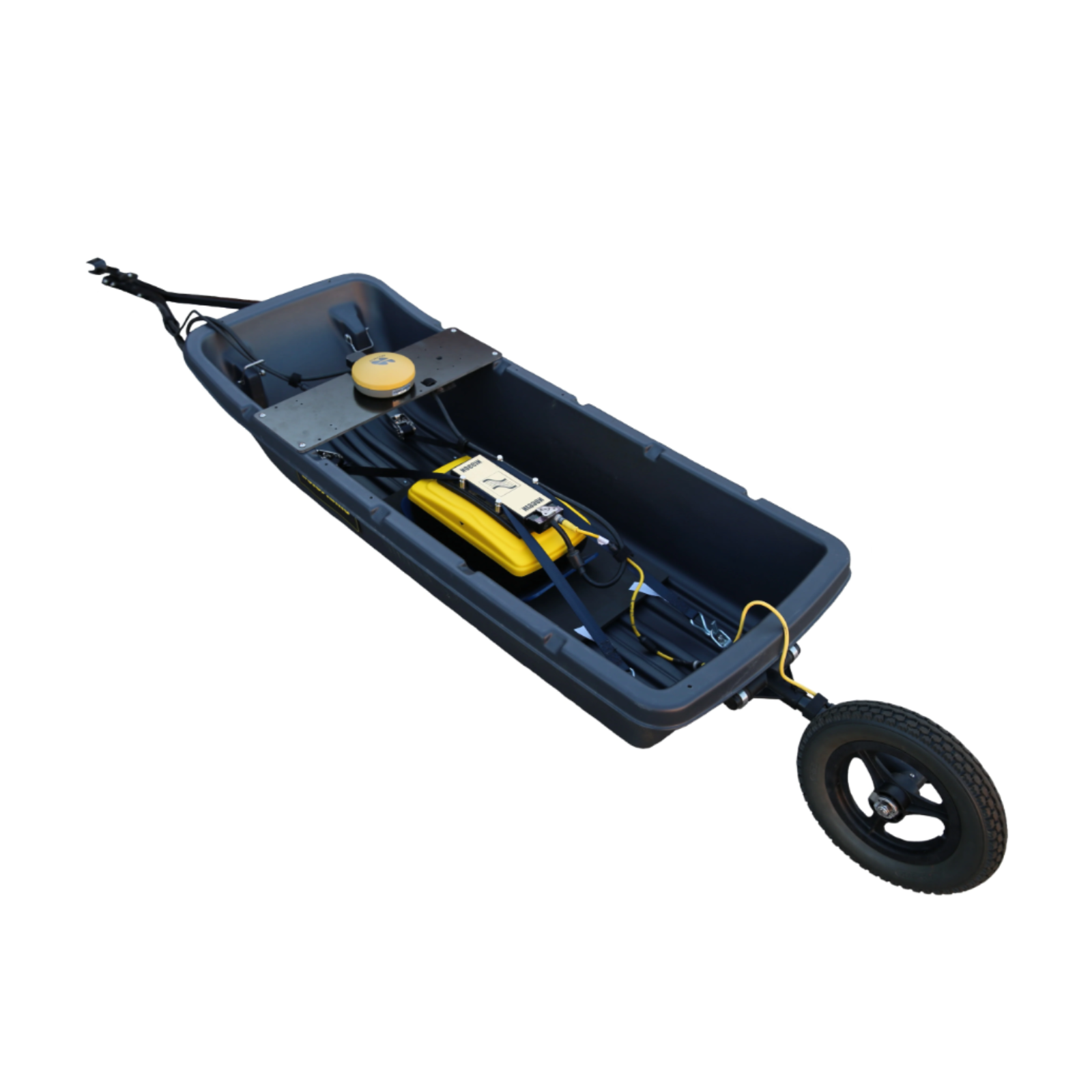

Noggin 500 SmartSled System RADIODETECTION - 100-10-0188
Référence : R012100100188
Découvrez Noggin 500 SmartSled System RADIODETECTION - 100-10-0188 disponible à l'achat
- Fréquences multiples adaptées à divers usages professionnels
- Écran tactile haute visibilité pour un contrôle direct sur le terrain
- Boîtier blindé garantissant une protection optimale des versions 250 à 1000 MHz
- Récepteur GPS intégré avec option GPS externe pour un géoréférencement précis
- Exportation rapide des données via USB et connectivité Wi-Fi intégrée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents
Le Radar de sol Noggin 500 SmartSled System RADIODETECTION est un système professionnel de radar à pénétration de sol (GPR) conçu pour offrir une grande flexibilité et une qualité de données optimale.
Ce système permet de changer la fréquence des transducteurs selon les applications, de modifier les configurations de déploiement, de paramétrer différentes méthodes de déclenchement et d’ajuster de nombreux réglages lors de l’acquisition des données.
Le Noggin 500 SmartSled se distingue par plusieurs caractéristiques avancées :
- Un écran tactile haute visibilité (DVL) permettant l’affichage direct des tranches de profondeur issues des grilles collectées, directement sur le terrain.
- Une antenne ultra-large bande (UWB) garantissant une qualité de données élevée.
- Une capacité Wi-Fi intégrée pour faciliter la communication.
- Une exportation massive des données via USB.
- Un récepteur GPS intégré avec possibilité de connexion à un GPS externe pour une meilleure précision de géoréférencement.
- La possibilité de marquer directement dans les données les drapeaux de surface et les interprétations souterraines.
- L’affichage du parcours effectué et des cibles dans une vue cartographique.
- Une intégration fluide avec le logiciel EKKO_Project pour une analyse approfondie des données.
Le système est disponible en plusieurs fréquences : 100 MHz, 250 MHz, 500 MHz et 1000 MHz, chacune adaptée à des usages spécifiques.
Les versions 250, 500 et 1000 MHz sont équipées d’un boîtier blindé, tandis que le modèle 100 MHz est conçu différemment, avec des antennes et l’électronique livrées séparément à assembler.
Le Noggin 500 est généralement livré en configuration « Base Noggin », la plus simple, composée d’un capteur monté sur une plaque de glissement en plastique robuste, d’un câble principal, d’une unité d’affichage (DVL) et d’une batterie ceinture.
Le câble principal se connecte par un connecteur 37 broches verrouillable à la fois au capteur et à l’unité d’affichage, assurant une liaison sécurisée.
L’alimentation électrique est fournie par la batterie ceinture reliée au câble principal.
Le système est conçu pour une utilisation professionnelle multi-applications, offrant des performances élevées et une grande modularité pour s’adapter aux besoins spécifiques des utilisateurs.
Pour plus de détails sur l’assemblage, les composants et la configuration, le manuel utilisateur (pages 3 à 6) présente des illustrations précises des différentes parties du système Noggin 500 et explique le montage complet du système de base.
- fréquences disponibles : 100 MHz, 250 MHz, 500 MHz, 1000 MHz
- boîtier blindé pour versions 250, 500 et 1000 MHz
- antenne ultra-large bande (UWB)
- écran tactile haute visibilité (DVL)
- capacité wi-fi intégrée
- exportation des données via USB
- récepteur GPS intégré avec possibilité de connexion à un GPS externe
- connexion sécurisée par connecteur 37 broches verrouillable
- alimentation par batterie ceinture
L’alimentation électrique est assurée par une batterie ceinture reliée au câble principal. L'utilisateur branche le câble d'alimentation 4 broches issu de ce câble principal à la batterie.
Le principe d’utilisation consiste à déplacer le système sur le terrain selon la méthode choisie (balayage linéaire ou en grille), en paramétrant les réglages de fréquence, de déclenchement et autres options directement sur l’écran tactile. Les données sont collectées en temps réel, avec la possibilité de marquer des drapeaux de surface et des interprétations souterraines dans les données. Le parcours et les cibles détectées peuvent être visualisés en mode cartographique sur l’écran.
Le système est adapté à une utilisation professionnelle multi-applications, permettant d’ajuster la fréquence des transducteurs et la configuration de déploiement en fonction des besoins. Les données peuvent être exportées massivement via USB pour une analyse approfondie avec le logiciel dédié.
En cas de dysfonctionnement, il est possible d’interrompre la collecte de données via l’interface, et de vérifier les connexions des câbles entre le capteur, l’unité d’affichage et la batterie. Aucun autre procédé spécifique n’est mentionné pour un fonctionnement non conforme.
Le résultat attendu est l’obtention de données radar à pénétration de sol de haute qualité, visualisables directement sur le terrain, avec un géoréférencement précis grâce au GPS intégré ou externe, facilitant ainsi l’analyse ultérieure.
Les produits RADIODETECTION sont pris en charge directement par le service après-vente du fabricant. Radiodetection recommande une révision annuelle de l'ensemble de sa gamme de matériels.
En cas de panne ou de demande de maintenance, veuillez compléter le formulaire SAV Radiodetection afin d'obtenir un numéro de suivi (délai de traitement : 24 à 48 h). Une fois ce numéro reçu, expédiez votre matériel à l'adresse indiquée par le fabricant : Radiodetection – 13 Grand Rue – 76220 Neuf-Marché.
Après réception et enregistrement de votre matériel, un devis de réparation vous sera transmis par e-mail dans un délai de 5 à 10 jours.
Pour toute demande SAV :
Matériels hors caméras : RD.SAV.FR@spx.com
Caméras : lara.varin@spx.com
Pour toute question, vous pouvez contacter le standard Radiodetection au +33 (0)2 32 89 93 60.
RADIODETECTION
13 Grand'RueZA
76220 - NEUF MARCHE
France
rd.sales.fr@spx.com
Questions produits
Quelles sont les fréquences disponibles pour le système Noggin 500 SmartSled et comment choisir la bonne fréquence ?
Le système Noggin 500 SmartSled propose quatre fréquences : 100 MHz, 250 MHz, 500 MHz et 1000 MHz. Chaque fréquence correspond à des applications spécifiques, permettant d’adapter la profondeur de pénétration et la résolution des données radar. Le choix dépendra donc de vos besoins en termes de profondeur d’investigation et de précision.
Comment assembler la configuration de base du Noggin 500 SmartSled ?
La configuration de base comprend un capteur monté sur une plaque de glissement en plastique robuste, un câble principal avec connecteur 37 broches verrouillable, une unité d’affichage tactile (DVL) et une batterie ceinture. Le câble principal se connecte d’un côté au capteur et de l’autre à l’unité d’affichage, avec un verrouillage assuré par un loquet tournant. La batterie ceinture alimente le système via un câble 4 broches relié au câble principal.
Quels sont les principaux éléments de contrôle et de visualisation sur le terrain ?
L’unité d’affichage (DVL) dispose d’un écran tactile haute visibilité qui permet de visualiser directement sur le terrain les tranches de profondeur issues des données collectées. Elle permet également de paramétrer en temps réel la fréquence, le déclenchement et d’autres réglages, ainsi que de marquer des drapeaux de surface et des interprétations souterraines dans les données.
Comment le système assure-t-il un géoréférencement précis des données collectées ?
Le Noggin 500 SmartSled intègre un récepteur GPS et offre la possibilité de connecter un GPS externe afin d’améliorer la précision du géoréférencement. Le parcours effectué et les cibles détectées s’affichent en mode cartographique sur l’écran, facilitant ainsi la localisation précise des données.
Quels sont les moyens d’exportation et d’analyse des données recueillies ?
Les données collectées peuvent être exportées massivement via une connexion USB. Elles sont ensuite analysables avec le logiciel EKKO_Project, qui offre une étude approfondie des résultats obtenus sur le terrain.
