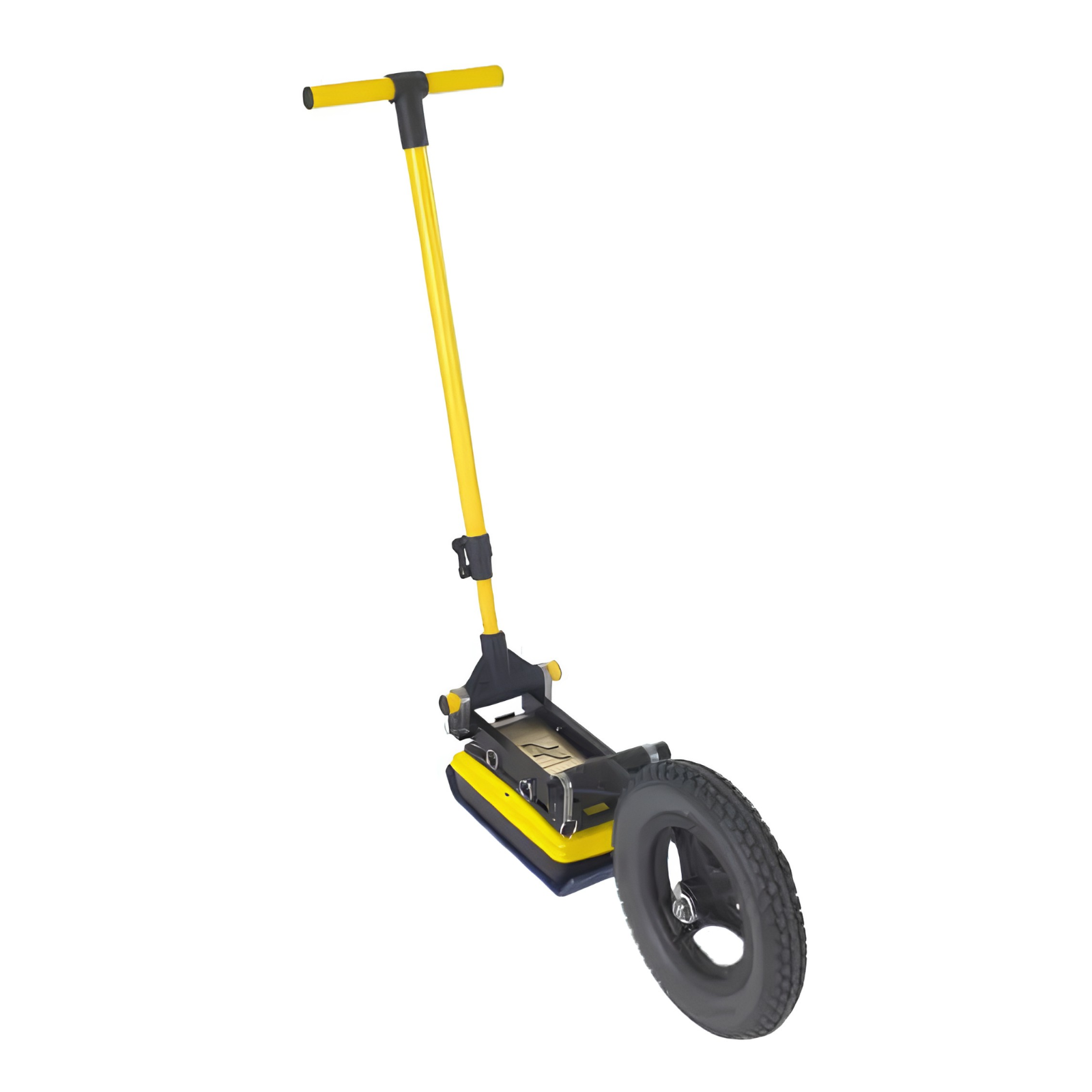

Noggin 500 SmartTow System RADIODETECTION - 100-10-0191

Le Radar de sol Noggin 500 SmartTow System de RADIODETECTION est un système professionnel de radar à pénétration de sol (GPR) conçu pour offrir une grande flexibilité et une qualité de données optimale.

Ce système permet de changer la fréquence des transducteurs selon les applications, d’adapter différentes configurations de déploiement, de configurer plusieurs méthodes de déclenchement et d’ajuster de nombreux paramètres durant l’acquisition des données.

Le Noggin 500 intègre plusieurs fonctionnalités avancées :
- Un écran tactile haute visibilité (DVL) pour une interaction facile sur le terrain
- Une antenne ultra-large bande (UWB) garantissant une qualité de données élevée
- Une connectivité Wi-Fi intégrée pour faciliter les transferts
- Une exportation massive des données via USB
- Un récepteur GPS intégré avec possibilité de connecter un GPS externe pour une meilleure précision de géoréférencement
- La possibilité de marquer directement dans les données les drapeaux de surface et les interprétations sous-surface
- L’affichage de la trajectoire parcourue et des cibles détectées en mode carte (Map View)
- Une intégration fluide avec le logiciel EKKO_Project pour une analyse approfondie des données

Le système est composé de plusieurs éléments clés, dont le capteur Noggin 500, un câble principal à connecteur 37 broches, une unité d’affichage (DVL) et une batterie ceinture pour l’alimentation.
Le capteur Noggin 500 est protégé par un boîtier robuste avec des plaques de glissement plastiques durables.
Le système SmartTow permet une configuration pratique et ergonomique pour le déplacement sur le terrain, facilitant la collecte de données GPR.

L’assemblage du Noggin 500 comprend la connexion du câble principal au capteur et à l’unité d’affichage, ainsi que le raccordement du câble d’alimentation à la batterie ceinture.
Le manuel utilisateur détaille ces étapes ainsi que les différentes configurations possibles pour les versions 100, 250, 500 et 1000 MHz du Noggin, en précisant que le modèle 100 MHz est livré avec ses antennes et électroniques séparées, nécessitant un assemblage spécifique.

Ce système est adapté à une large gamme d’applications professionnelles nécessitant une détection précise et rapide des structures souterraines.

Le manuel fournit également des informations sur les concepts de base du GPR, les méthodes d’acquisition, le traitement des données, ainsi que les spécifications techniques détaillées et les recommandations d’utilisation.

En résumé, le Noggin 500 SmartTow System est un outil performant et polyvalent pour les professionnels du radar de sol, combinant technologie avancée, ergonomie et facilité d’utilisation sur le terrain.

• fréquence des transducteurs : 100 MHz
• écran tactile haute visibilité (DVL)
• antenne ultra-large bande (UWB)
• connectivité Wi-Fi intégrée
• exportation des données via USB
• récepteur GPS intégré et possibilité de connecter un GPS externe
• affichage de la trajectoire et des cibles détectées en mode carte (Map View)
• intégration avec le logiciel EKKO_Project
• composants : capteur Noggin 500, câble principal 37 broches, unité d’affichage (DVL), batterie ceinture
• boîtier robuste avec plaques de glissement plastiques durables
• système SmartTow pour configuration et déplacement ergonomiques
• référence fournisseur : 100-10-0191

Le système Noggin 500 SmartTow s'utilise en assemblant et en connectant plusieurs éléments clés : le capteur Noggin 500, un câble principal avec connecteur 37 broches, une unité d’affichage tactile (DVL) et une batterie ceinture pour l’alimentation. L’utilisateur commence par connecter le câble principal au capteur puis à l’unité d’affichage, en verrouillant les connecteurs à l’aide d’un loquet tournant. Ensuite, le câble d’alimentation est raccordé à la batterie ceinture.

Le système SmartTow est configuré pour un déplacement ergonomique sur le terrain, facilitant la collecte des données GPR. Pendant l’utilisation, l’écran tactile permet d’interagir avec le système, de configurer les paramètres d’acquisition, et d’afficher en temps réel la trajectoire parcourue ainsi que les cibles détectées via une vue cartographique (Map View).

L’utilisateur peut ajuster la fréquence des transducteurs, choisir différentes configurations de déploiement et définir plusieurs méthodes de déclenchement selon les besoins spécifiques du terrain. Le système intègre également un GPS pour le géoréférencement des données, avec la possibilité de connecter un GPS externe pour améliorer la précision.

Les données collectées peuvent être exportées massivement via USB et analysées ensuite avec le logiciel dédié EKKO_Project. Le système permet aussi de marquer directement dans les données les drapeaux de surface et les interprétations sous-surface.

En cas de dysfonctionnement, il est possible de consulter les options de dépannage dans le manuel utilisateur, notamment pour les problèmes d’alimentation ou de communication du système.

Ainsi, l’utilisation consiste en l’assemblage, la mise sous tension, la configuration des paramètres via l’écran tactile, la collecte des données en déplaçant le système sur le terrain, et enfin l’exportation des données pour analyse.
