Noggin Ultra 100 SmartCart System RADIODETECTION - 100-10-0182
Référence : R012100100182
Découvrez Noggin Ultra 100 SmartCart System RADIODETECTION - 100-10-0182 disponible à l'achat
- Fréquences multiples de 100 à 1000 MHz pour toutes applications
- Écran tactile DVL haute visibilité pour contrôle terrain
- Connectivité Wi-Fi et export USB pour transfert rapide des données
- Récepteur GPS intégré avec option GPS externe pour géoréférencement précis
- Antenne UWB garantissant une qualité optimale des données
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

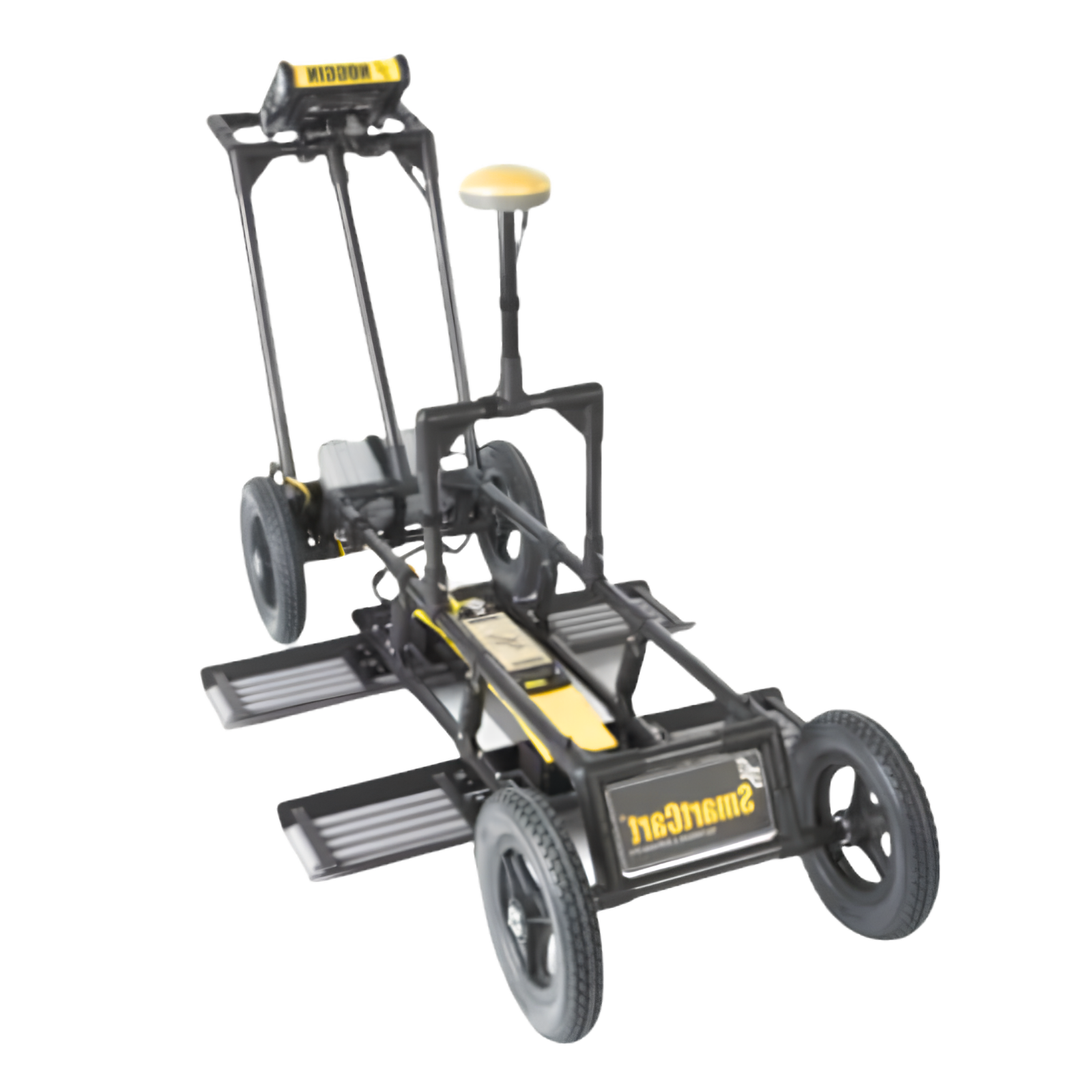

Le Radar de sol Noggin Ultra 100 SmartCart System de RADIODETECTION est un système de radar à pénétration de sol (GPR) conçu pour les utilisateurs professionnels multi-applications.
Ce système offre une grande flexibilité grâce à la possibilité de changer la fréquence des transducteurs selon les applications, de modifier les configurations de déploiement, de paramétrer différentes méthodes de déclenchement et de configurer de nombreux réglages durant l'acquisition des données.
Le Noggin Ultra 100 SmartCart System se distingue par plusieurs caractéristiques avancées :
- Un écran tactile haute visibilité (DVL) permettant l'affichage des tranches de profondeur issues des grilles collectées directement sur le terrain.
- Une antenne UWB (ultra-large bande) garantissant une qualité de données optimale.
- Une connectivité Wi-Fi intégrée pour faciliter les échanges de données.
- L'export massif des données via USB.
- Un récepteur GPS intégré avec option d'un GPS externe pour une meilleure précision de géoréférencement.
- La possibilité de marquer directement dans les données les repères de surface et les interprétations souterraines.
- L'affichage du trajet parcouru et des cibles dans une vue cartographique.
- Une intégration fluide avec le logiciel EKKO_Project pour une analyse approfondie des données.
Le système Noggin Ultra 100 SmartCart est composé de plusieurs configurations et fréquences : 100 MHz, 250 MHz, 500 MHz et 1000 MHz.
La version 100 MHz diffère des autres par son design non blindé et ses antennes et électroniques livrées séparément, à assembler sur site.
Les versions 250, 500 et 1000 MHz sont blindées et équipées d’un boîtier robuste avec des transducteurs intégrés.
Le système de base Noggin 100 MHz se compose d’antennes espacées d’environ 0,5 mètre, montées avec des blocs spécifiques.
Le montage du système comprend la connexion du câble principal à 37 broches entre le capteur Noggin et l’unité d’affichage (DVL), ainsi que l’alimentation via une batterie ceinture ou une batterie plus grande.
Le Noggin Ultra 100 SmartCart System est livré avec un manuel complet décrivant l’assemblage des différentes configurations, l’utilisation du système, la collecte des données, ainsi que les principes fondamentaux de la théorie GPR.
Ce système est conçu pour une utilisation professionnelle exigeante, offrant des performances élevées en termes de qualité des données, de flexibilité d’utilisation et d’intégration logicielle.
- fréquences disponibles : 100 MHz, 250 MHz, 500 MHz, 1000 MHz
- antenne : UWB (ultra-large bande)
- écran : tactile haute visibilité (DVL)
- connectivité : Wi-Fi intégrée, export USB
- récepteur GPS intégré avec option GPS externe
- montage : antennes espacées d’environ 0,5 mètre pour la version 100 MHz
- câble principal : 37 broches entre capteur et unité d’affichage
Pour la version 100 MHz, les antennes et l’électronique sont livrées séparément et doivent être assemblées sur site. Les antennes sont espacées d’environ 0,5 mètre, montées avec des blocs spécifiques.
L’utilisation commence par l’allumage de l’unité d’affichage tactile (DVL), qui permet de configurer les paramètres, choisir la fréquence des transducteurs, modifier la configuration de déploiement, sélectionner la méthode de déclenchement et ajuster les réglages durant l’acquisition des données. Le système peut afficher en temps réel les tranches de profondeur issues des grilles collectées sur le terrain, ainsi que le trajet parcouru et les cibles dans une vue cartographique.
Le système est utilisé en déplaçant le SmartCart équipé du Noggin sur la zone d’étude, en collectant des données radar selon la configuration choisie. Les données peuvent être exportées massivement via USB ou transférées via Wi-Fi. Il est possible de marquer directement dans les données les repères de surface et les interprétations souterraines.
Le système est adapté à une utilisation professionnelle multi-applications, avec la possibilité d’intégrer un GPS interne ou externe pour un géoréférencement précis des données.
En cas de dysfonctionnement, il est possible de consulter les options de dépannage dans le guide d’utilisation, notamment pour les problèmes d’alimentation, de communication ou de surchauffe. Le manuel décrit aussi les étapes pour créer une ligne test afin de vérifier la qualité des données.
Le résultat attendu est une collecte précise et flexible de données radar de sol, visualisables directement sur le terrain via l’écran tactile et exploitables ensuite avec le logiciel dédié pour une analyse approfondie.
