Noggin Ultra 100 SmartTow System RADIODETECTION - 100-10-0196

Le Radar de sol Noggin Ultra 100 SmartTow System de RADIODETECTION est un système professionnel de géoradar (GPR) conçu pour une grande flexibilité d’utilisation dans diverses applications.

Ce système permet de changer la fréquence des transducteurs selon les besoins spécifiques des applications, de modifier la configuration de déploiement, de paramétrer différents modes de déclenchement et d’ajuster de nombreux réglages lors de l’acquisition des données.

Le Noggin Ultra 100 SmartTow System intègre une antenne ultra-large bande (UWB) garantissant une qualité de données optimale.
Il dispose d’un écran tactile haute visibilité (DVL) permettant d’afficher directement sur le terrain les tranches de profondeur issues des grilles collectées.
Le système est équipé d’une connectivité Wi-Fi intégrée et permet un export massif des données via USB.
Un récepteur GPS intégré, avec option d’un GPS externe, assure une meilleure précision de géoréférencement des données.
Il offre la possibilité de marquer directement dans les données les drapeaux de surface et les interprétations souterraines.
L’affichage du trajet parcouru et des cibles est possible grâce à la fonction Map View.
Enfin, le système s’intègre parfaitement au logiciel EKKO_Project pour une analyse approfondie des données.

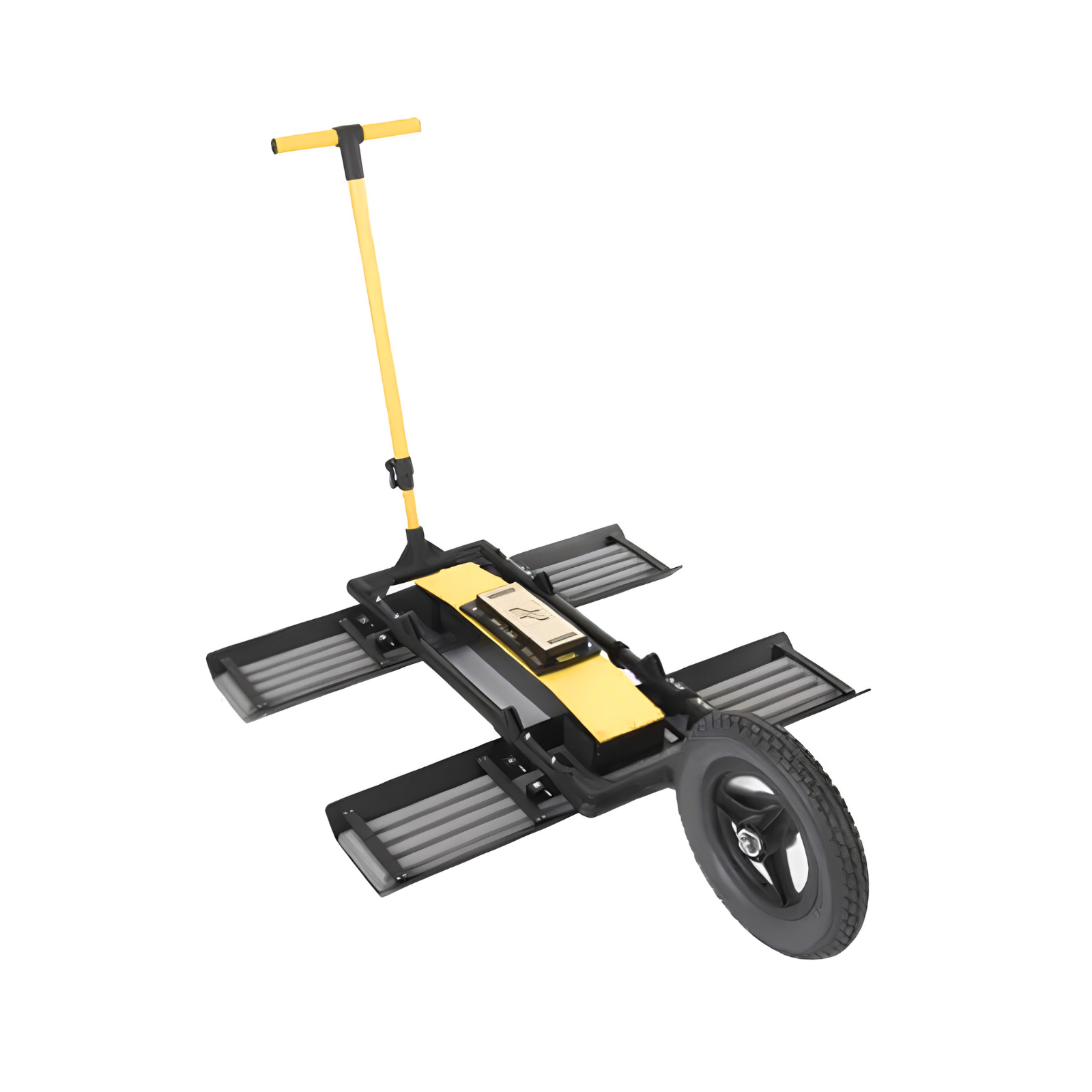

Le système Noggin Ultra 100 SmartTow est livré en configuration SmartTow, spécifique au modèle 100 MHz, où les antennes et l’électronique sont des unités séparées à assembler.
Les antennes 100 MHz sont espacées d’environ 0,5 mètre avec les blocs de montage orientés vers le haut pour un montage correct.

Le système fait partie d’une gamme comprenant plusieurs fréquences (100, 250, 500 et 1000 MHz), chaque fréquence correspondant à un type de transducteur adapté à différentes profondeurs et résolutions.
Le Noggin 100 MHz est le seul modèle non blindé, ce qui impacte la conception et le montage par rapport aux autres modèles.

Le montage de la configuration de base (Base Noggin) pour les modèles 250, 500 et 1000 MHz comprend un boîtier principal avec des transducteurs intégrés, une plaque de glissement en plastique durable, un câble principal avec connecteurs 37 broches pour relier le boîtier au DVL (unité d’affichage), ainsi qu’une batterie ceinture pour l’alimentation.
Le câble se connecte et se sécurise par un système de verrouillage à clé.

Ce manuel décrit également en détail les étapes d’assemblage, les composants clés, les modes d’utilisation, les réglages du système, ainsi que les bases théoriques du radar à pénétration de sol pour assurer une utilisation optimale et professionnelle.

En résumé, le Radar de sol Noggin Ultra 100 SmartTow System est un outil de haute technologie, modulable et performant, adapté aux professionnels recherchant une solution complète pour la détection et l’analyse souterraine avec un contrôle précis et une intégration logicielle avancée.

• marque : radiodetection
• référence fournisseur : 100-10-0196
• fréquence : 100 mhz
• antenne ultra-large bande (uwb)
• écran tactile haute visibilité (dvl)
• connectivité wi-fi intégrée
• export des données via usb
• récepteur gps intégré avec option gps externe
• fonction map view pour affichage du trajet et des cibles
• intégration au logiciel ekko_project
• configuration smarttow avec antennes et électronique séparées
• espacement antennes : environ 0,5 mètre
• montage avec blocs orientés vers le haut
• modèle non blindé

Le système Noggin Ultra 100 SmartTow s’utilise en assemblant les antennes et l’électronique, qui sont des unités séparées, en les espaçant d’environ 0,5 mètre avec les blocs de montage orientés vers le haut. Le câble principal se connecte au système et se sécurise par un système de verrouillage à clé. Le système se connecte ensuite à une unité d’affichage (DVL) via un câble principal, qui comporte également une connexion pour une alimentation électrique, généralement une batterie ceinture.

L’utilisateur allume l’unité d’affichage tactile haute visibilité pour piloter le système et configurer les paramètres d’acquisition des données. Il peut sélectionner différentes fréquences de transducteurs, modifier la configuration de déploiement, paramétrer les modes de déclenchement et ajuster les réglages lors de la collecte.

Le système se déplace sur le terrain selon la configuration choisie (par exemple SmartTow) pour collecter les données radar du sol. Pendant l’acquisition, l’utilisateur peut visualiser directement sur le terrain les tranches de profondeur issues des grilles collectées, ainsi que le trajet parcouru et les cibles détectées via la fonction Map View. Il est possible de marquer dans les données des drapeaux de surface et des interprétations souterraines.

Les données peuvent être exportées massivement via USB ou transférées en Wi-Fi. Pour une analyse approfondie, les données s’intègrent au logiciel EKKO_Project.

En cas de dysfonctionnement, les étapes d’assemblage et de connexion doivent être vérifiées, notamment la bonne fixation des câbles et la sécurisation des connecteurs par le système de verrouillage à clé.

Le système est utilisé dans des contextes professionnels nécessitant une détection et une analyse souterraine précise, avec un contrôle complet en temps réel sur le terrain.
