NOVAFLEX LG 256 A 200KG - BOSTIK - 30608372

Découvrez le NOVAFLEX LG 256 A 200KG de BOSTIK, un produit hautement performant et polyvalent.
Ce produit sans retrait offre une souplesse remarquable, idéale pour diverses applications. Grâce à sa composition, il résiste efficacement aux rayonnements UV, garantissant une durabilité accrue même en conditions extérieures. Son aspect brillant ajoute une finition esthétique appréciable, faisant de cette solution un choix privilégié pour les professionnels du bâtiment.
Composé spécialement pour répondre aux exigences techniques de l'industrie, le NOVAFLEX LG 256 A se manipule aisément. Pour une utilisation optimale, il est recommandé d'appliquer ce produit sur des surfaces propres et sèches, assurant ainsi une adhésivité maximale. Profitez d'une solution fiable et performante pour vos projets avec ce produit innovant de BOSTIK.

- Capacité supportée : 200 kg
- Résistance aux rayonnements UV : Excellente
- Propriétés : Souple
- Finition : Aspect brillant
- Type : NOVAFLEX LG 256 A
- Marque : BOSTIK
- Retrait : Sans retrait

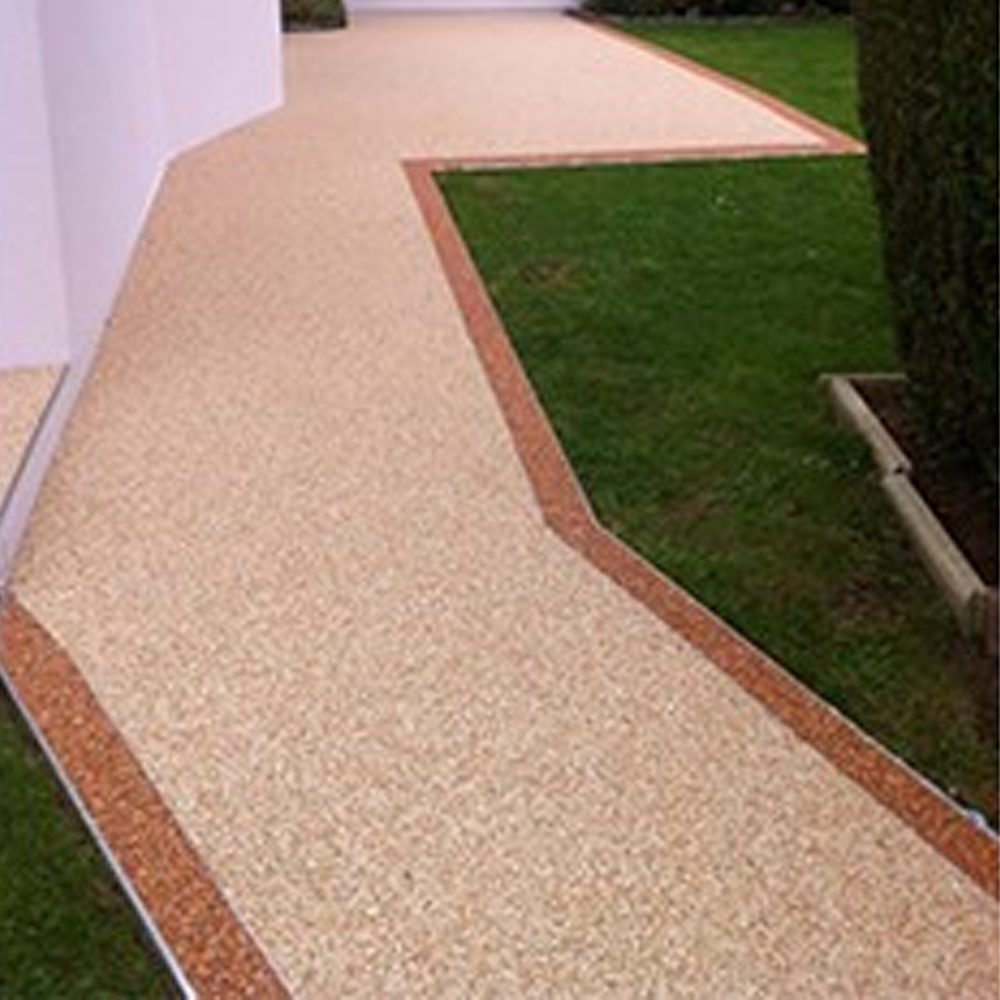

Résine polyuréthanne aliphatique bi-composant, NOVAFLEX LG 256 est un liant spécialement conçu pour la moquette de pierre, adapté aux allées, terrasses et plages de piscine. Ce produit se distingue par ses avantages : sans retrait, excellente résistance aux rayonnements UV, souplesse et finition à aspect brillant.

Caractéristiques techniques :
- Aspect : résine liquide translucide, durcisseur liquide limpide, mélange liquide.
- Couleur : résine jaune clair, durcisseur incolore, mélange jaune clair.
- Densité à 23°C : résine 0,98-1,02, durcisseur 1,16, mélange 1,05.
- Viscosité Brookfield à 23°C : résine 800-1300 mPa.s, durcisseur 2000-4000 mPa.s, mélange 1000-1800 mPa.s.
- Rapport d’emploi en poids résine/durcisseur : 100/54.
- Durée de vie en pot (DVP) à 23°C : 170 à 250 minutes.

Caractéristiques mécaniques après durcissement 7 jours à 20°C :
- Résistance à la rupture en traction : 7 ± 1 MPa.
- Allongement à la rupture : 85 ± 5 %.

Conditions d’utilisation :
- Température d’utilisation recommandée : +10°C à +30°C.
- Hygrométrie maximale : 70 %.
- La température du support doit être supérieure d’au moins 3°C au point de rosée.
- Supports : bétons neufs et anciens, propres, sains, secs, poreux et résistants, débarrassés de toute partie mal adhérente, laitance, produits de cure, salissures, huiles ou graisses. Une préparation mécanique et un dépoussiérage minutieux sont nécessaires selon l’état des supports.

Mise en œuvre :
- Homogénéiser la résine, ajouter la totalité du durcisseur, puis mélanger soigneusement pendant 3 à 5 minutes avec un mélangeur électrique à vitesse lente (200-300 t/min) équipé d’un fouet hélicoïdal pour éviter l’inclusion de bulles d’air.
- Application au rouleau d’une première couche de NOVAFLEX LG 256 à raison de 200 g/m² sur le support.
- Sur le primaire frais, appliquer la moquette de pierre réalisée avec 0,8 kg/m² de NOVAFLEX LG 256 et 18 kg/m² de charges (granulométrie 4 à 8 mm en extérieur ou 2 à 4 mm en intérieur) pour une épaisseur de 8 à 10 mm. Le mélange « résine + charges » est préparé dans une bétonnière.
- Talochage de la moquette de pierre au diluant 330.
- Collage des profilés avec le mastic MSP 107.

Mise en service du revêtement :
- Température : +20°C.
- Trafic piétons : 24 heures après application.

Consommation :
- Primaire : 200 g/m².
- Liant moquette de pierre : 0,8 kg/m².

Nettoyage : Méthyl Éthyl Cétone.

Conditionnement :
- Kit de 21 kg (code 30603091).

Conservation :
- 12 mois en emballage d’origine, non ouvert, à l’abri de l’humidité et du gel.
- Température de stockage recommandée entre +10°C et +25°C.

Sécurité :
- Consulter la fiche de données de sécurité disponible sur www.bostik.fr ou sur demande.

Les préconisations de mise en œuvre doivent être respectées impérativement. Des essais préalables sont recommandés en cas de première utilisation ou contraintes particulières du support, chantier ou milieu.
