Outil à collets pour ∅ de 4,75 mm VIGOR - V4416
Référence : H122V4416
Découvrez Outil à collets pour ∅ de 4,75 mm VIGOR - V4416 disponible à l'achat
- Permet un formage précis des collets DIN à 180°
- Adapté aux conduites en acier aluminium et cuivre
- Kit complet avec 5 pièces pour une grande polyvalence
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Mode d’emploi
1 document
Voir plus de documents

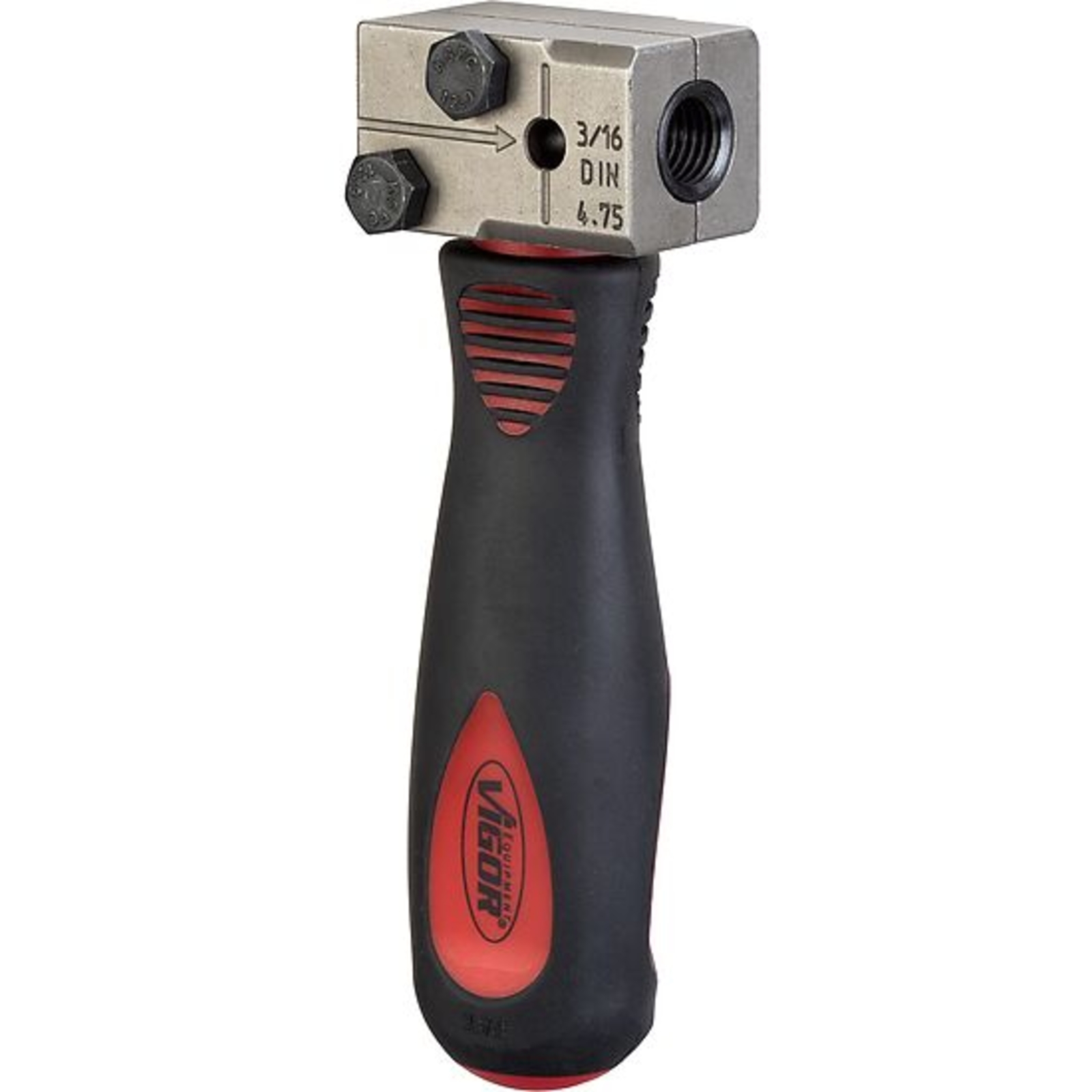

L'outil à collets VIGOR V4416 est conçu exclusivement pour les bordures à collets conformes à la norme DIN.

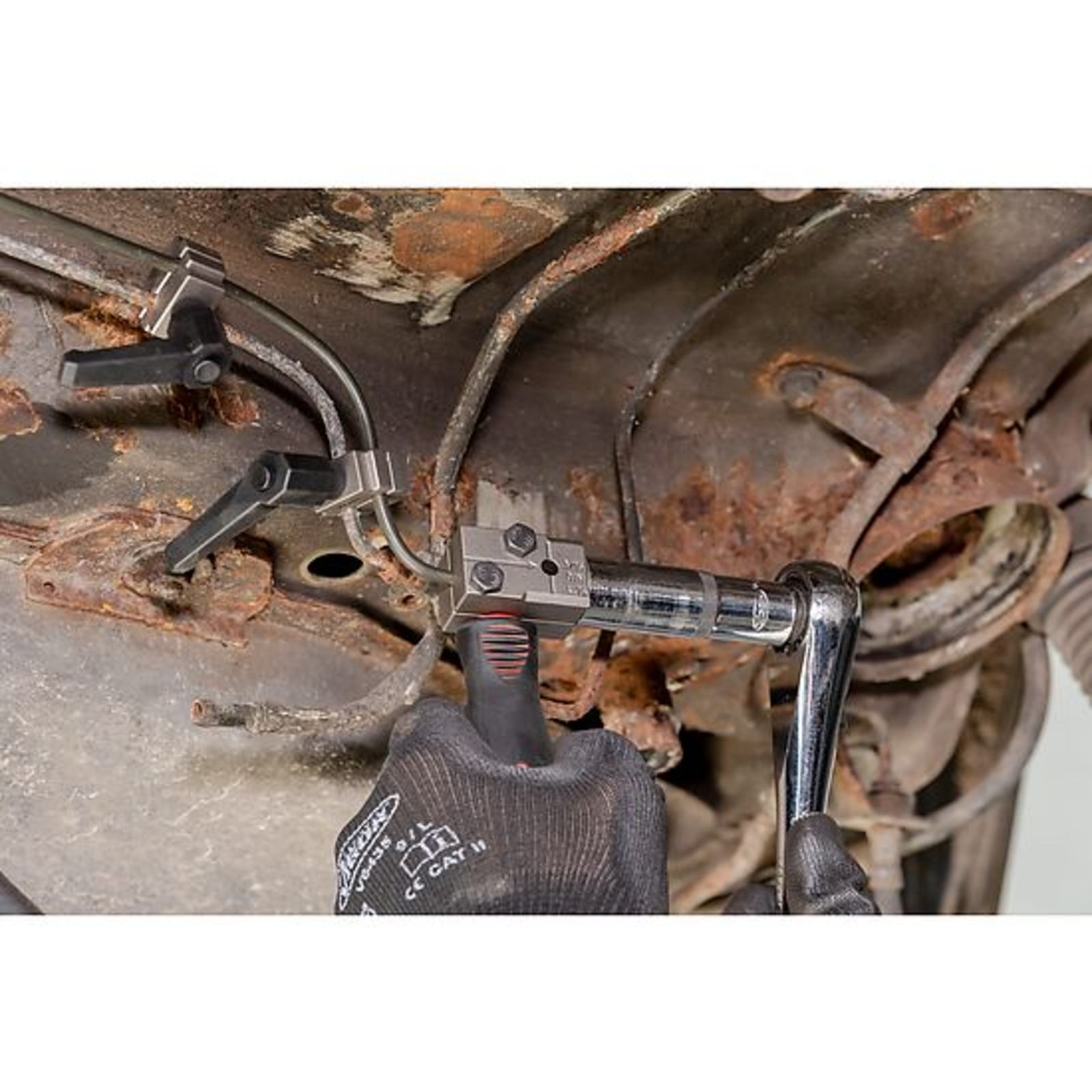

Il est léger et maniable, ce qui facilite son utilisation directe sur le véhicule.
Ce dispositif permet un positionnement précis de la tuyauterie de frein grâce à un adaptateur d'espacement intégré.
Il est destiné à l'usage sur les conduites de frein et la tuyauterie hydraulique en acier, aluminium et cuivre à paroi fine, compatibles avec les dimensions métriques et en pouces.
L'outil garantit l'absence d'endommagement des conduites revêtues.
Il est spécifiquement adapté pour les collets F DIN à 180°.

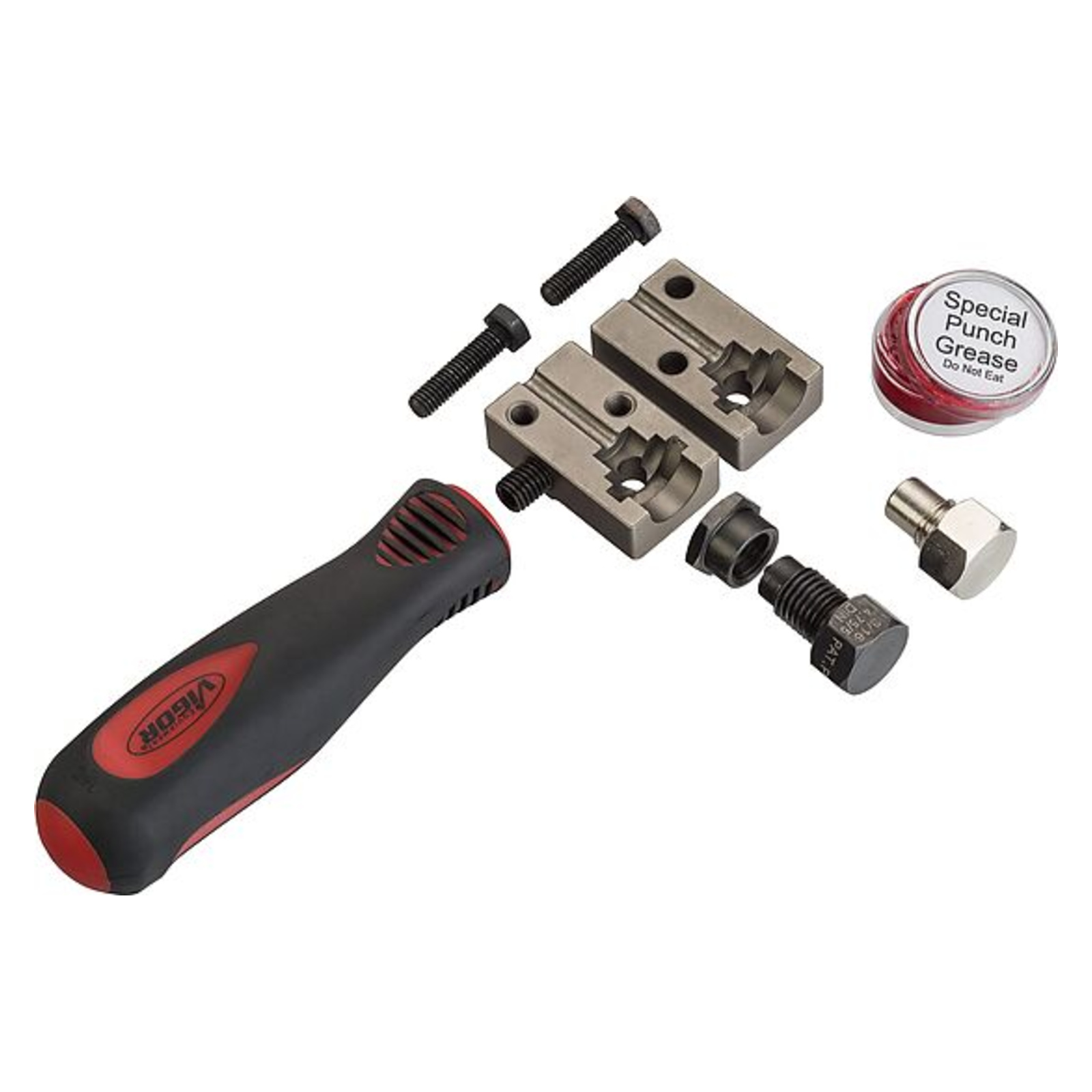

Le kit comprend 5 pièces, permettant une utilisation complète et polyvalente.
Le fonctionnement repose sur l'utilisation d'un boulon de positionnement et d'une vis de collet marquée « DIN ».

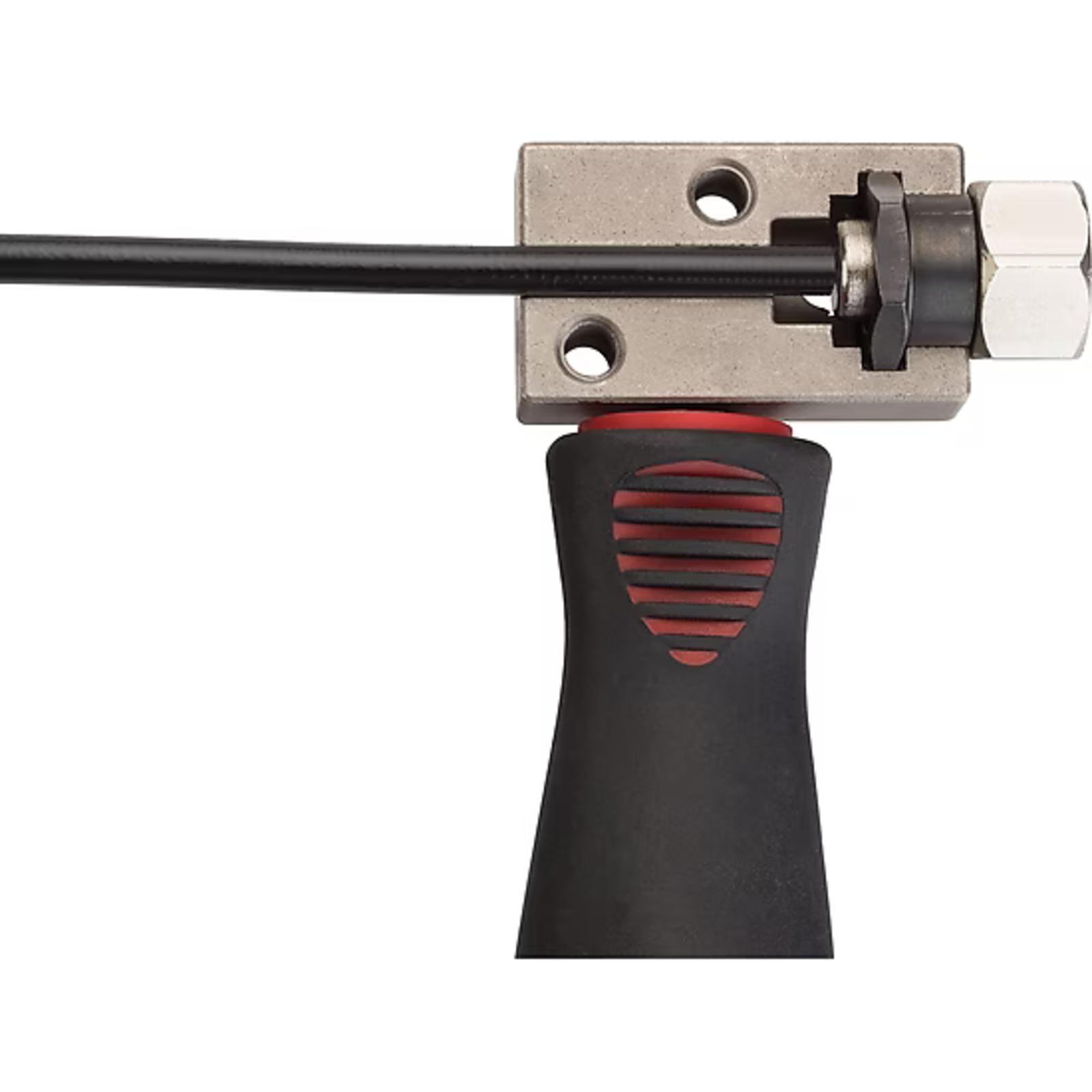

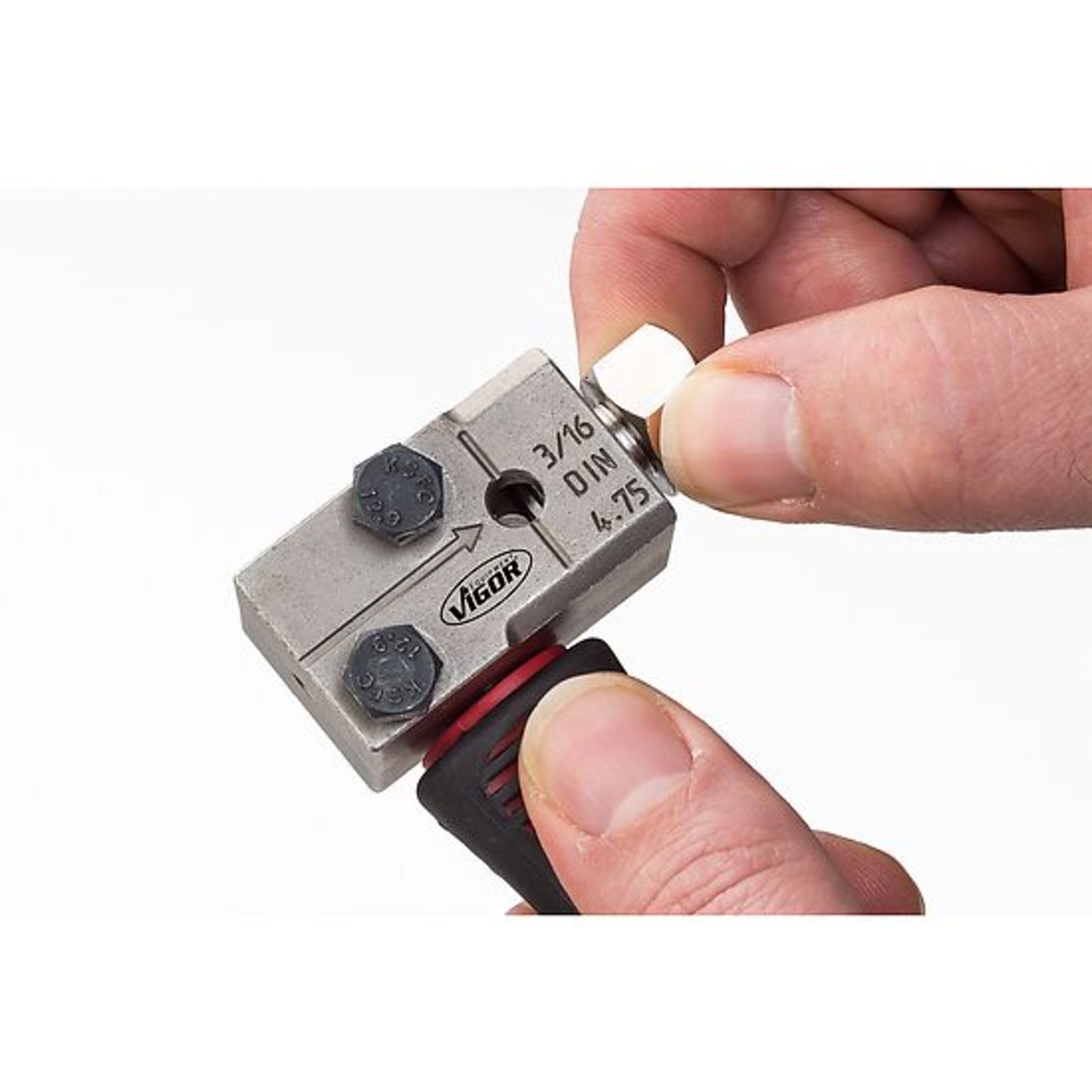

Le boulon de positionnement est vissé jusqu'en butée dans le bloc de collet DIN, puis la conduite à coller est insérée jusqu'à ce qu'elle touche ce boulon.
Les vis de serrage sont ensuite serrées avec une clé à anneau de 10 mm pour maintenir la conduite en place.

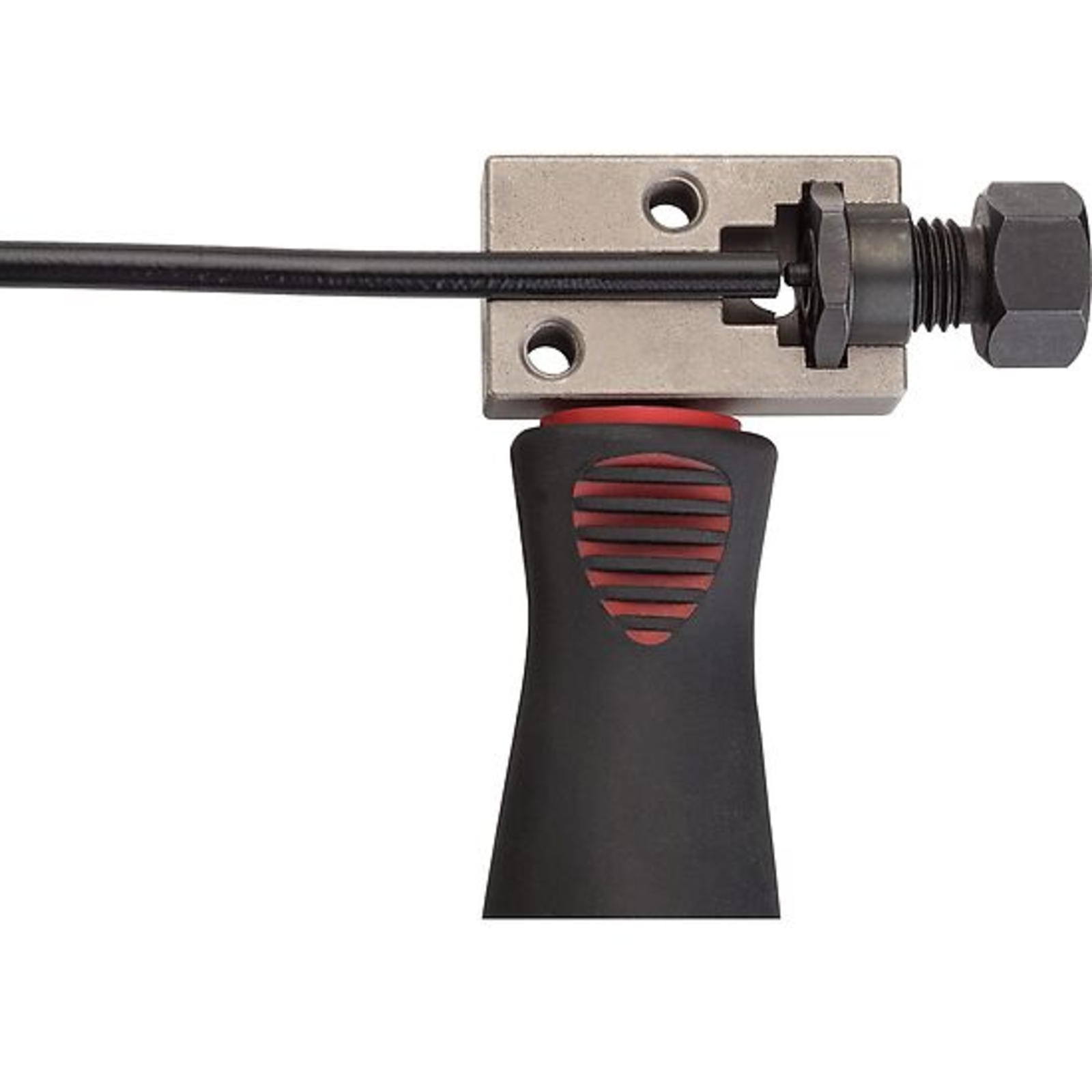

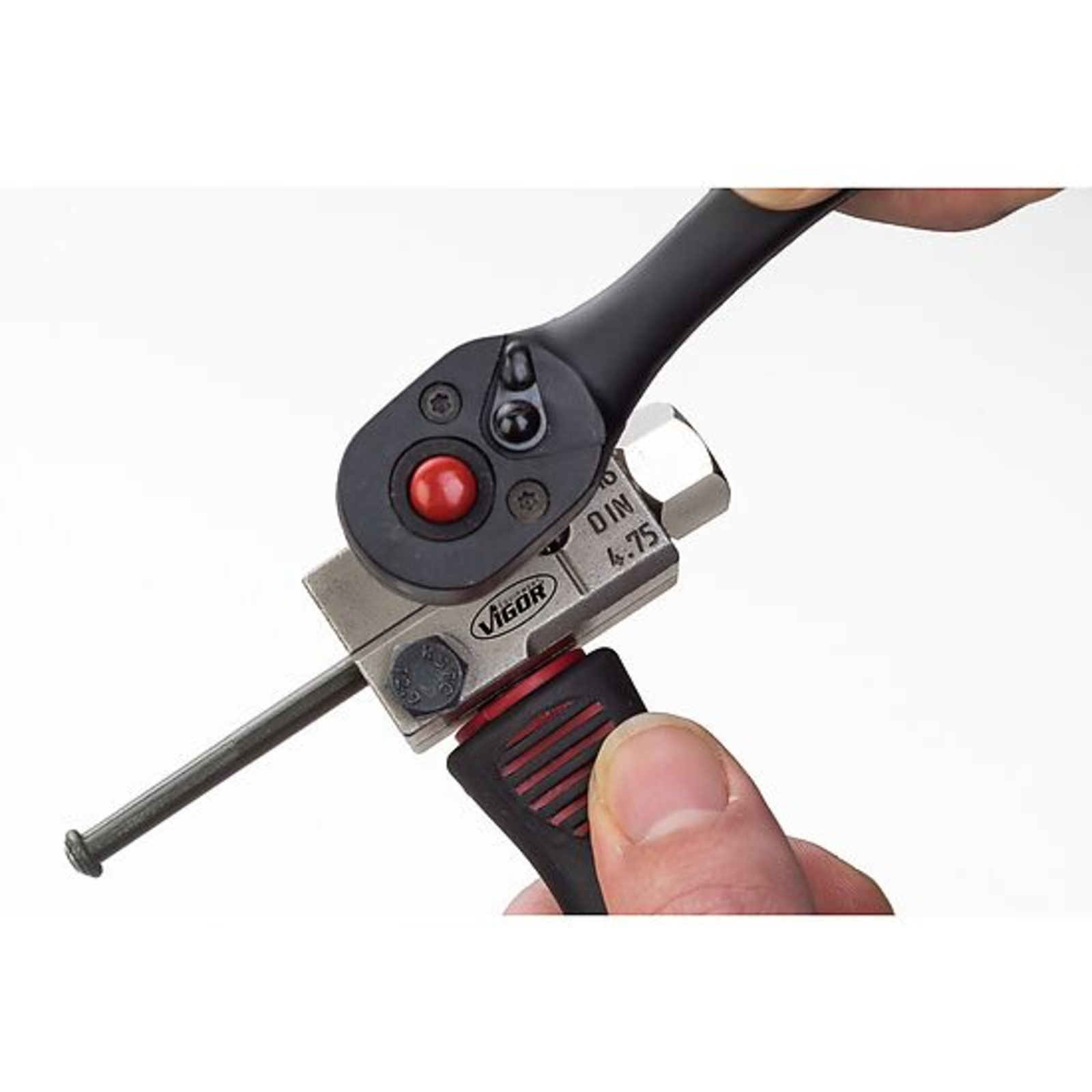

Après le formage du collet, le boulon de positionnement est retiré et la vis de collet « DIN » est vissée à fond avec une clé à anneau de 17 mm.
Enfin, la vis est dévissée complètement et les vis de serrage sont desserrées pour extraire la conduite formée.
Il est important de serrer fermement les vis de serrage pour éviter que la conduite ne glisse pendant le formage.
Cette méthode assure un formage précis et sécurisé des collets, adapté aux exigences des installations de freinage et de tuyauterie hydraulique.
- nombre d'outils : 5
Cette méthode est utilisée pour le formage précis des collets sur des conduites de frein et de tuyauterie hydraulique en acier, aluminium et cuivre à paroi fine, compatibles avec les dimensions métriques et en pouces. Il est important de serrer fermement les vis de serrage pour garantir que la conduite ne glisse pas lors du formage. Le résultat attendu est un collet formé avec précision, conforme aux exigences des installations de freinage et de tuyauterie hydraulique.
Indépendamment des droits dont l’acheteur pourrait bénéficier en cas de défauts de matière conformément à la section B. V., HAZET accorde une garantie complète sur tous les outils en cas de défauts de matière ou de fabrication. Les adaptateurs sont exclus de la garantie complète. La garantie complète pour l’utilisation avec machines se limite aux défauts de matière ou de fabrication. L’usure normale et/ou la rupture par fatigue d’un outil, ainsi que les pièces d’usure, ne sont pas couvertes par la garantie. Sont également exclus de la garantie complète les outils qui ne sont plus en état de fonctionner en raison de leur ancienneté ou d’une utilisation non conforme aux instructions ou non conforme à l’usage prévu. À cet égard, il convient de tenir compte des modes d’emploi et des consignes de sécurité correspondants des outils HAZET. Il faut également respecter les consignes générales de sécurité ainsi que les indications figurant dans le catalogue des outils HAZET.
Questions produits
À quelles dimensions de tuyauterie cet outil est-il adapté ?
L'outil à collets VIGOR V4416 est conçu spécifiquement pour un diamètre de tuyauterie de 4,75 mm. Il est compatible avec des conduites en acier, aluminium et cuivre à paroi fine, conformes à la norme DIN pour les collets à 180°.
Comment garantir un formage précis et sécurisé des collets avec cet outil ?
Le positionnement précis est assuré grâce à un boulon de positionnement vissé jusqu'en butée dans le bloc de collet DIN. La conduite est insérée jusqu'à toucher ce boulon, puis maintenue fermement en serrant les vis de serrage avec une clé à anneau de 10 mm. Il est essentiel de bien serrer ces vis pour éviter que la conduite ne glisse pendant le formage.
Quels sont les éléments nécessaires au fonctionnement de cet outil ?
Le formage repose sur l'utilisation combinée d'un boulon de positionnement, d'une vis de collet marquée « DIN » et des vis de serrage. Après le formage, le boulon de positionnement est retiré et la vis de collet est vissée à fond avec une clé à anneau de 17 mm pour finaliser le collet.
Combien de pièces comprend le kit et quelle est leur utilité ?
Le kit comprend 5 pièces, permettant une utilisation complète et polyvalente pour le formage des collets selon la norme DIN. Ces pièces facilitent le positionnement, le serrage et le formage précis des conduites.
Quelles précautions faut-il prendre lors de l’utilisation de cet outil ?
Il est impératif de serrer fermement les vis de serrage pour éviter que la conduite ne glisse lors du formage. Un serrage insuffisant peut entraîner un déplacement de la conduite, compromettant la qualité du collet.
