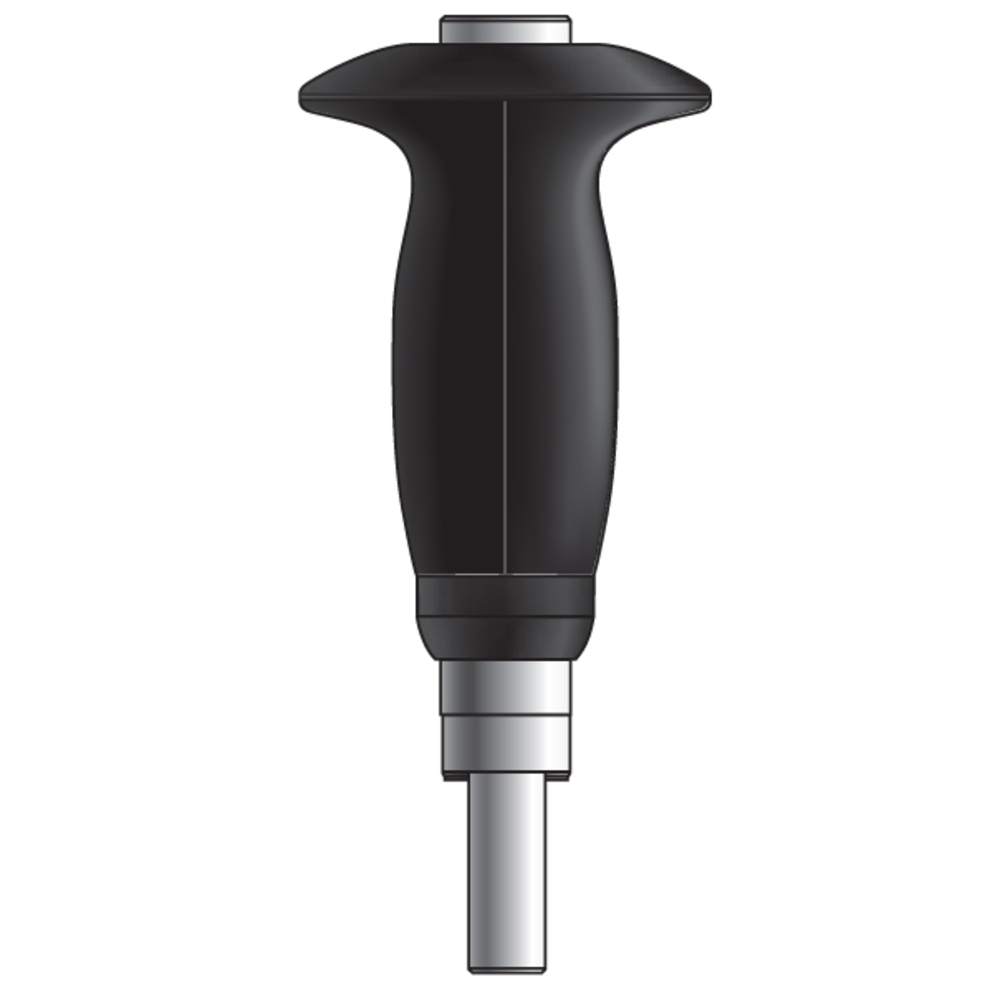

OUTIL DE POSE DM-ST-SG M20 - ALSAFIX - PO06340

L'outil de pose DM-ST-SG M20 - ALSAFIX - PO06340 est conçu pour un chevillage rapide et efficace, spécifiquement adapté aux chevilles femelles DM de diamètre M20. Il permet une fixation solide et durable en assurant une installation précise et conforme aux recommandations du fabricant. L'outil se positionne facilement à l'endroit souhaité, où la cheville est insérée avant la pose. Sa conception robuste garantit une longue durée de vie et une compatibilité avec une large gamme d'applications dans le bâtiment.

Applications :
- Fixation de tige filetée sous plafond béton pour diamètres M6 à M10.
- Utilisation avec bâti de foreuse diamant M12.
- Étais de banche M12 et M16.
- Le modèle inox DM est destiné à une fixation en milieu corrosif (bord de mer, piscine, pétrochimie, alimentaire).

Matériaux support compatibles :
- Béton
- Béton fissuré
- Hourdis

Caractéristiques techniques principales :
- Type d'outil : Outil de pose DM-ST-SG M20
- Marque : ALSAFIX
- Utilisation : Chevillage
- Type de chevilles : Chevilles femelles DM
- Modèle : PO06340

Performances et dimensions des chevilles DM 20 (correspondant à l'outil) :
- Diamètre de perçage : 25 mm
- Profondeur de perçage : 80 mm
- Hauteur de tête : 25 mm
- Traction B25 : 8,5 kN
- Cisaillement B25 : 18,7 kN

Distances de pose recommandées pour DM 20 :
- Entraxe : 200 mm
- Entraxe minimum : 100 mm
- Distance à un bord : 240 mm
- Distance à un bord minimum : 160 mm
- Facteur de réduction traction : 0,8
- Facteur de réduction cisaillement : 0,5

Mode de pose :
- Percer le support selon le diamètre et la profondeur recommandés.
- Nettoyer le trou.
- Insérer la cheville femelle DM.
- Utiliser l'outil de pose pour fixer la cheville solidement.

Avantages produit :
- Rapidité et simplicité de pose grâce à la collerette d’appui.
- Longue durée de vie grâce à une conception robuste.
- Compatibilité avec un large éventail d’applications dans le bâtiment.
- Garantie d’une fixation solide et durable.

Conditionnement :
- Outil vendu à l’unité.
- Compatible avec les références de chevilles DM 20.

Recommandations :
- Respecter les normes de sécurité lors de l’utilisation.
- Effectuer des calculs et essais préalables adaptés à chaque cas de mise en œuvre.

Normes et certifications :
- Conforme aux avis techniques européens ATE 10/0144+0145 option 7.
- Classement au feu F120.

Cette synthèse reprend les informations issues de la fiche technique Alsafix n°024, pages 1 et 2, relatives à l’outil de pose DM-ST-SG M20 et aux chevilles femelles DM associées.
