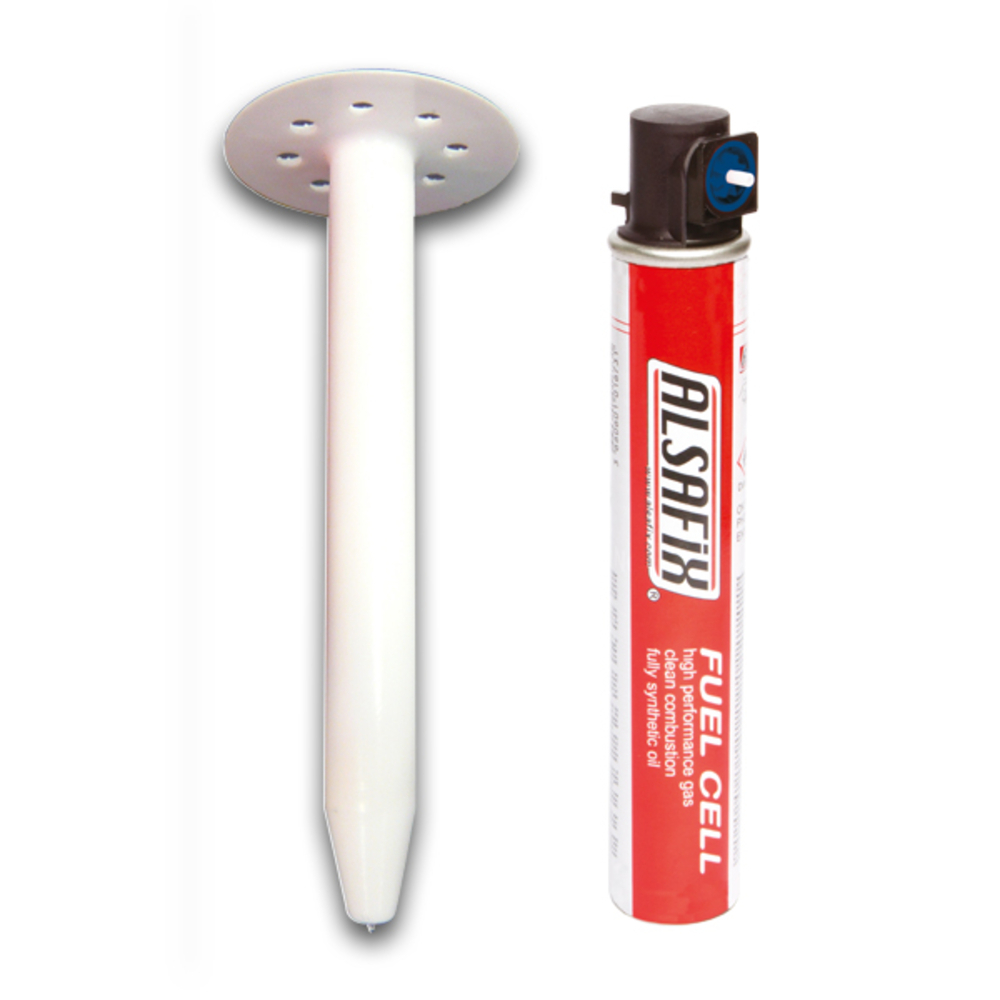

PACK CIP 120 CHEVILLES D'ISOLATION À CLOUER - ALSAFIX - PCIP120

Le PACK CIP 120 - ALSAFIX - PCIP120 est un ensemble de chevilles d’isolation à clouer, conçu pour la fixation d’isolants sur murs dans les travaux d’isolation. Ces chevilles assurent un maintien optimal des matériaux isolants, garantissant une fixation durable et fiable, même en cas de variations de température.

Description du produit :
- Cheville d’isolation destinée à la fixation d’isolants sur murs.
- Longueurs disponibles de 30 à 220 mm, diamètre du corps 17,5 mm, diamètre de la tête 60 mm.
- Clou intégré avec longueur de 40 à 52 mm, diamètre 4 mm, tête de clou de 7 mm.
- Le pack CIP 120 contient des chevilles de 120 mm adaptées aux isolants d’épaisseur correspondante.

Usages et applications :
- Fixation d’isolants dans les projets de construction et rénovation.
- Compatible avec différents types d’isolants : laine de roche, laine de bois souple, polystyrène expansé (EPS), polystyrène extrudé (XPS), PIR, PUR, panneaux multicouches souples et rigides.
- Support conseillé : béton, brique*, silico calcaire* (*sous réserve d’essais préalables du support).

Fonctionnement et installation :
- La cheville est placée sur le nez du cloueur.
- En pressant fermement, la cheville perce l’isolant, doit être perpendiculaire et en contact avec le mur, légèrement noyée dans l’isolant.
- Appuyer sur la gâchette pour déclencher l’explosion du gaz et le cycle complet du cloueur.
- Retirer le cloueur, la cheville reste enfoncée.
- Enfoncement de la pointe dans le support : 25 mm.
- Espacement recommandé entre chevilles : 100 mm.
- Distance minimale aux bords, coins et épaisseur du support : 100 mm.

Caractéristiques techniques détaillées :
- Résistance au cisaillement (Nrk,p) : 1,2 kN pour toutes les longueurs.
- Transmission thermique selon l’épaisseur d’isolant : 0,001 W/K pour 30 à 90 mm, 0,002 W/K pour 100 à 220 mm.
- Dimensions du modèle PCIP120 : longueur totale 120 mm, épaisseur isolant 120 mm, diamètre tête 60 mm, diamètre corps 17 mm, clou 4 x 52 mm, tête clou 7 mm.
- Pénétration de la pointe clouée dans le support : 25 mm.

Performances :
- Convient à des supports avec résistance caractéristique fcc : béton 15-25 N/mm², brique 15-25 N/mm², silico calcaire 15-45 N/mm² (si plâtré).
- Résistance mécanique adaptée pour fixation fiable des isolants.

Matériaux et composition :
- Corps et clou métalliques adaptés aux supports indiqués.
- Tête large (60 mm) pour un bon maintien de l’isolant.

Compatibilités :
- Chevilles compatibles avec une large gamme d’isolants et supports, sous réserve de tests préalables pour certains matériaux.

Normes et certifications :
- Non spécifiées dans le document, mais ALSAFIX précise que les caractéristiques peuvent évoluer et que les essais préalables sont nécessaires.

Conditions d’utilisation et recommandations :
- Vérifier la valeur X (distance d’ancrage dans le support) avant installation.
- En cas de béton dur ou ancien, il est possible de tirer jusqu’à 3 fois pour atteindre la pénétration nécessaire.
- Respecter les distances minimales d’implantation entre chevilles, bords, coins et épaisseur du support.
- Utilisation avec cloueur ALSAFIX recommandé.

Avantages produit :
- Robustesse et fiabilité assurant une fixation durable.
- Facilité et rapidité de pose avec cloueur à gaz.
- Adaptabilité à divers types d’isolants et supports.

Conditionnement, stockage, conservation :
- Pack de 500 chevilles par référence.
- Stockage à l’abri de l’humidité et dans des conditions conformes aux recommandations du fabricant.

Produits associés :
- Rondelle CIP 90 mm.
- Cloueur CIP 220 et CIP 220 G2.
- Alsamousse ISO.
- Cheville NHS.

Cette synthèse est basée sur la fiche technique complète du produit ALSAFIX CIP, notamment les pages 1 à 7 du document fourni.
