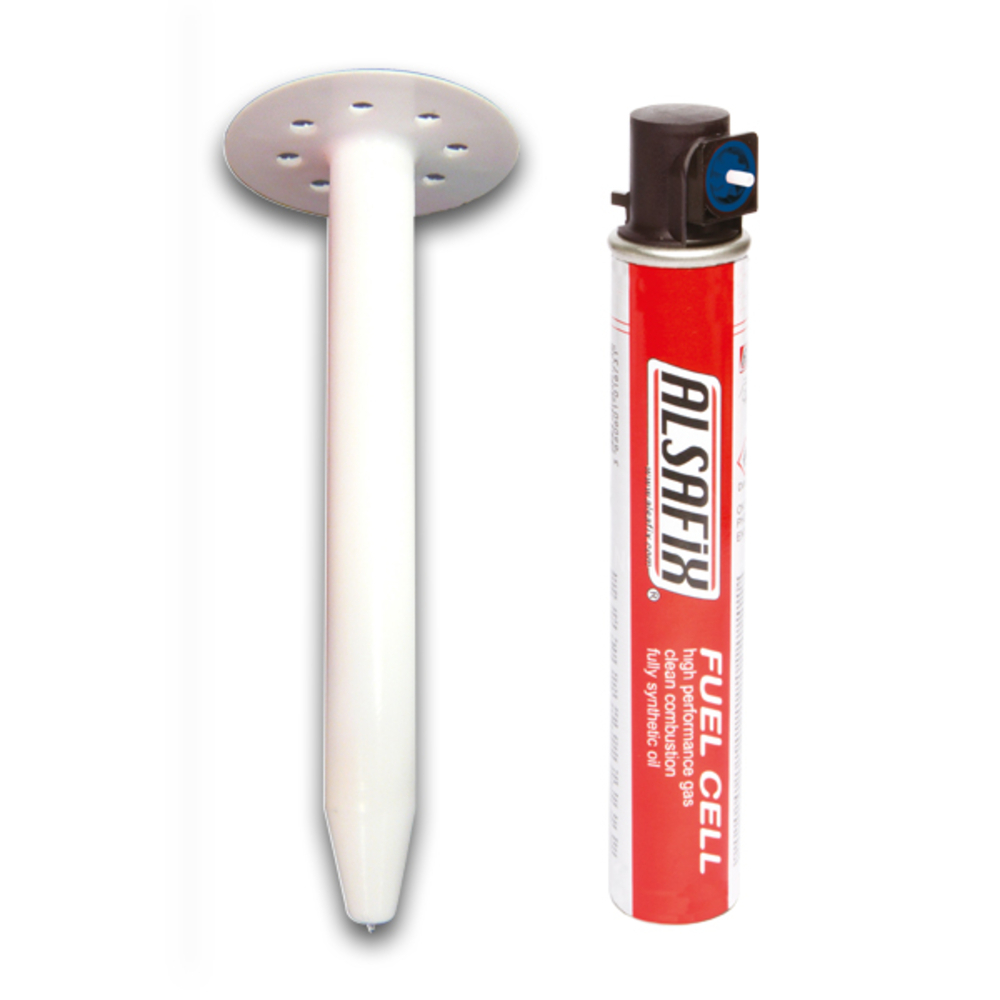

PACK CIP 180 CHEVILLES D'ISOLATION À CLOUER - ALSAFIX - PCIP180

Le PACK CIP 180 CHEVILLES D'ISOLATION À CLOUER - ALSAFIX - PCIP180 est un ensemble de chevilles spécialement conçues pour la fixation d’isolants sur murs, adapté aux matériaux isolants divers. Ces chevilles assurent une fixation solide et durable des panneaux isolants, notamment pour des projets de rénovation ou de construction nécessitant une isolation efficace.

Description du produit :
- Cheville d’isolation pour fixation d’isolant sur murs.
- Longueur des chevilles : 180 mm (gamme disponible de 30 à 220 mm).
- Diamètre du corps : 17,5 mm.
- Diamètre de la tête : 60 mm.
- Longueur du clou : 52 mm.
- Diamètre du clou : 4 mm.
- Diamètre de la tête du clou : 7 mm.
- Matériaux support compatibles : béton, brique*, silico calcaire* (*sous réserve d’essais préalables du support).

Usages et applications :
- Fixation des panneaux isolants en laine de roche, laine de bois souple, polystyrène expansé (EPS), polystyrène extrudé (XPS), PIR, PUR, panneaux multicouches souples et rigides.
- Adapté aux systèmes d’isolation thermique.

Fonctionnement et installation :
- La cheville est placée sur le nez du cloueur.
- Presser fermement la cheville contre le nez de l’appareil pour percer l’isolant.
- La cheville doit être perpendiculaire, en contact avec le mur et légèrement noyée dans l’isolant.
- Appuyer sur la gâchette jusqu’à l’explosion du gaz et le cycle complet de l’appareil.
- Retirer le cloueur, la cheville reste en place, légèrement noyée dans l’isolant.

Distances d’implantation minimum recommandées :
- Enfoncement de la pointe : 25 mm.
- Espacement entre chevilles : 100 mm.
- Distance aux bords : 100 mm.
- Distance aux coins : 100 mm.
- Épaisseur du support : minimum 100 mm.

Caractéristiques techniques détaillées :
- Résistance au cisaillement (Nrk,p) : 1,2 kN pour chaque longueur de cheville.
- Épaisseur d’isolant fixée : 180 mm.
- Pénétration de la pointe clouée : 25 mm.
- Valeur X (distance à vérifier selon dureté du béton) : 146 mm (valeur pour le PCIP180).
- Conductivité thermique en fonction de l’épaisseur d’isolation : 0,001 W/K pour 30 à 90 mm, 0,002 W/K pour 100 à 220 mm.
- Supports compatibles avec résistance caractéristique fcc : béton 15-25 N/mm², brique 15-25 N/mm², silico calcaire 15-45 N/mm² (si plâtré).

Dimensions et poids :
- Diamètre de la tête de la cheville : 60 mm.
- Diamètre du corps : 17,5 mm.
- Longueur totale : 180 mm.
- Clou diamètre 4 mm, longueur 52 mm, tête 7 mm.

Matériaux et composition :
- Conçue pour une excellente résistance à la compression.
- Matériaux adaptés aux supports béton, brique et silico calcaire.

Compatibilités :
- Compatible avec différents types d’isolants : laine de roche, laine de bois, polystyrène expansé et extrudé, PIR, PUR, panneaux multicouches.

Normes et certifications :
- Les caractéristiques techniques sont données à titre indicatif, sous réserve d’essais préalables du support.
- ALSAFIX se réserve le droit de modifier ces caractéristiques.

Conditions d’utilisation et recommandations :
- Vérifier la valeur X pour la pénétration dans le support, possibilité de tirer jusqu’à 3 fois en cas de béton dur ou ancien.
- Respecter les distances d’implantation minimum.
- Installation avec cloueur gaz ALSAFIX adapté.
- La cheville doit être posée perpendiculairement et légèrement noyée dans l’isolant.

Avantages produit :
- Fixation précise et fiable des isolants.
- Excellente résistance mécanique.
- Adaptée à une large gamme d’épaisseurs d’isolants.
- Facilite une installation rapide et durable.

Conditionnement, stockage, conservation :
- Pack de 500 chevilles.
- Gaz : 1 par pack.
- Stockage dans un endroit sec et à l’abri des intempéries.

Produits associés :
- Rondelle CIP 90 mm.
- Cloueur CIP 220 et CIP 220 G2.
- Alsamousse ISO.
- Cheville NHS.

Cette synthèse reprend l’ensemble des informations techniques, d’usage et d’installation présentes dans la fiche produit PDF ALSAFIX pour le PACK CIP 180.
