Pack niveau optique GFN 1-SET- 360° - GEO FENNEL - 200206
Référence : GEO 200206
Découvrez Pack niveau optique GFN 1-SET- 360° - GEO FENNEL - 200206 disponible à l'achat
Les points clés
- Grossissement 32x pour une précision optimale
- Boîtier métallique robuste pour une durabilité accrue
- Poignée ergonomique pour une manipulation aisée
- Miroir intégré pour un centrage précis de la bulle
- Alignement rapide grâce à la visée sur le haut du niveau
344,40 € TTC 287,00 € HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Grossissement 32 x
Boîtier métallique robuste
Poignée pour une manipulation facile
Propriétés :
- Boîtier métallique robuste avec poignée pour une manipulation facile
- Miroir pour centrage de la bulle
- Visée sur le haut du niveau pour alignement rapide sur la mire
Niveau automatique GFN 1 de qualité conçu pour une utilisation quotidienne sur les chantiers.
Description du produit :
- Boîtier métallique robuste avec poignée pour une manipulation facile.
- Miroir pour centrage de la bulle.
- Visée sur le haut du niveau pour un alignement rapide sur la mire.
Fonctionnement et usages :
- Permet des mesures précises de nivellement avec une grande facilité d’usage grâce à son design ergonomique.
- Utilisation recommandée pour les travaux de chantier nécessitant un nivellement automatique fiable.
Caractéristiques techniques détaillées :
- Grossissement : 32 x
- Ouverture de l’objectif : 36 mm
- Visée minimale : 0,4 m
- Angle de champ de vue : ± 15'
- Précision de calage : ± 0,3"
- Précision de mesure : ± 1,5 mm sur 1 km de double nivellement
- Nivelle sphérique : 8' / 2 mm
- Cercle horizontal : 400 gon / 360°
- Étanchéité : IP 54
- Poids de l’instrument : 1,2 kg

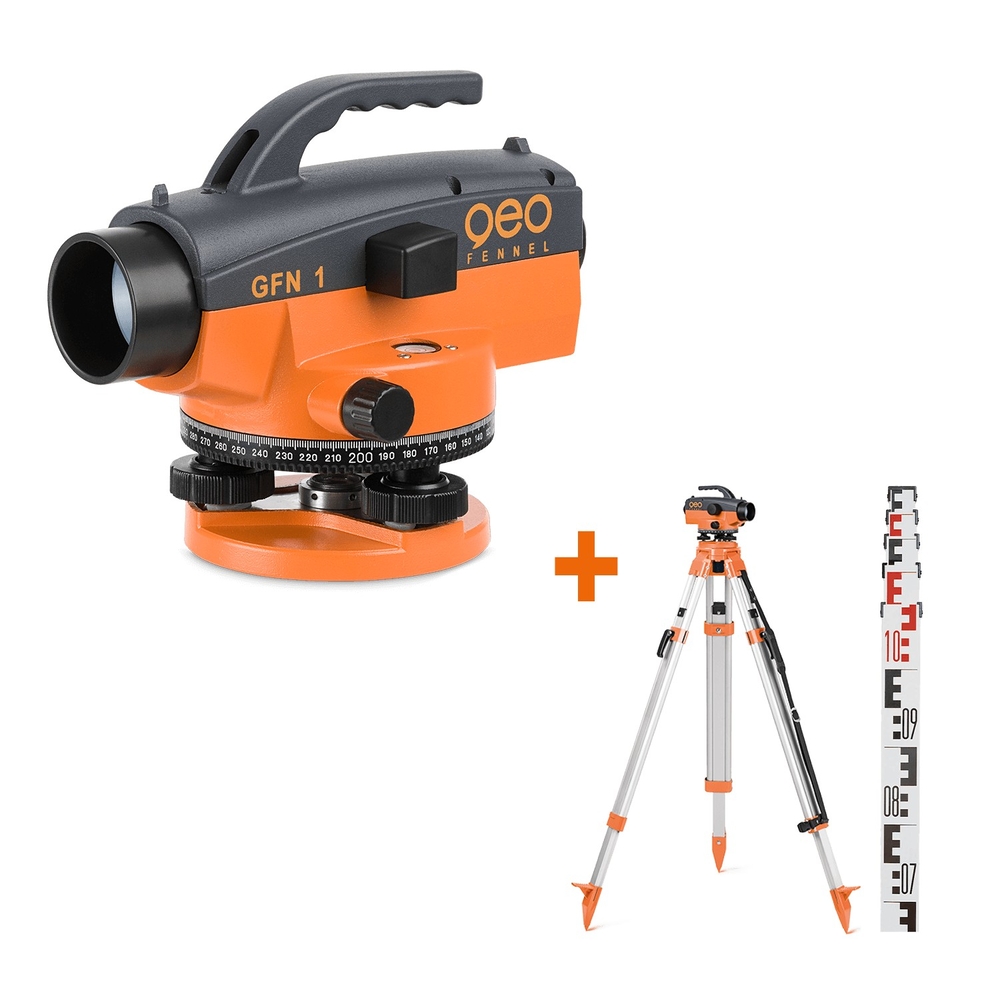

Fourniture incluse dans le pack GFN 1 SET (référence 200206) :
- Niveau automatique GFN 1 avec coffret rigide
- Trépied en aluminium
- Mire télescopique de 5 m
- 1 carton pour le pack complet
Avantages produit :
- Robustesse et durabilité grâce au boîtier métallique.
- Manipulation facilitée par la poignée intégrée.
- Précision élevée adaptée aux exigences des chantiers.
- Étanchéité assurant une bonne protection contre la poussière et les projections d’eau.
Conditions d’utilisation et recommandations :
- Usage quotidien sur chantier.
- Manipulation et alignement facilités par la visée et le miroir de centrage.
- Stockage dans le coffret rigide fourni pour protection optimale.
Dimensions et poids :
- Poids total de l’instrument : 1,2 kg
Cette synthèse reprend l’ensemble des informations techniques et fonctionnelles essentielles pour une utilisation professionnelle du niveau automatique GFN 1.
Description du produit :
- Boîtier métallique robuste avec poignée pour une manipulation facile.
- Miroir pour centrage de la bulle.
- Visée sur le haut du niveau pour un alignement rapide sur la mire.
Fonctionnement et usages :
- Permet des mesures précises de nivellement avec une grande facilité d’usage grâce à son design ergonomique.
- Utilisation recommandée pour les travaux de chantier nécessitant un nivellement automatique fiable.
Caractéristiques techniques détaillées :
- Grossissement : 32 x
- Ouverture de l’objectif : 36 mm
- Visée minimale : 0,4 m
- Angle de champ de vue : ± 15'
- Précision de calage : ± 0,3"
- Précision de mesure : ± 1,5 mm sur 1 km de double nivellement
- Nivelle sphérique : 8' / 2 mm
- Cercle horizontal : 400 gon / 360°
- Étanchéité : IP 54
- Poids de l’instrument : 1,2 kg
Fourniture incluse dans le pack GFN 1 SET (référence 200206) :
- Niveau automatique GFN 1 avec coffret rigide
- Trépied en aluminium
- Mire télescopique de 5 m
- 1 carton pour le pack complet
Avantages produit :
- Robustesse et durabilité grâce au boîtier métallique.
- Manipulation facilitée par la poignée intégrée.
- Précision élevée adaptée aux exigences des chantiers.
- Étanchéité assurant une bonne protection contre la poussière et les projections d’eau.
Conditions d’utilisation et recommandations :
- Usage quotidien sur chantier.
- Manipulation et alignement facilités par la visée et le miroir de centrage.
- Stockage dans le coffret rigide fourni pour protection optimale.
Dimensions et poids :
- Poids total de l’instrument : 1,2 kg
Cette synthèse reprend l’ensemble des informations techniques et fonctionnelles essentielles pour une utilisation professionnelle du niveau automatique GFN 1.
- Grossissement: 32 x
- Cercle horizontal: 360°
- Ouverture de l'objectif: 36 mm
- Précision de calage: ± 0,3"
- Visée minimale: 0,4 m
- Angle de champ de vue: ± 15'
- Erreur moyenne 1 km de double nivellement: ± 1,5 mm
- Étanchéité: IP 54
- Nivelle sphérique: 8' / 2 mm
- Poids (instrument): 1,2 kg
Le niveau automatique GFN 1 s’utilise en le positionnant sur un trépied, de préférence placé le plus horizontalement possible au-dessus du point de mesure, afin d’assurer une bonne stabilité. L’appareil est fixé sur le trépied à l’aide de la vis de fixation. L’utilisateur centre ensuite la bulle de la nivelle sphérique en réglant les vis calantes du trépied. Il est nécessaire de tourner le niveau de 180° pour vérifier que la bulle reste centrée, et ajuster de nouveau si besoin. Cette étape garantit la précision des mesures.
Pour effectuer une mesure de hauteur, le niveau est placé entre deux points de mesure A et B. L’utilisateur oriente le niveau vers le point A et lit la valeur correspondante sur la mire télescopique, puis répète l’opération pour le point B. La différence de hauteur est calculée en soustrayant la valeur lue au point B de celle du point A.
La mesure de distance s’effectue en utilisant les traits stadia présents sur le réticule du niveau. La distance entre ces traits, mesurée en centimètres sur la mire, est multipliée par 100 pour obtenir la distance en mètres entre le niveau et la mire.
Le niveau est destiné à des usages de mesure sur chantier, notamment la détermination de hauteurs, le tracé d’angles droits, le pointage de plans de référence horizontaux et verticaux ainsi que l’obtention de points d’aplomb.
Des conditions telles que la mesure à travers des plaques de verre ou de plastique, un oculaire ou un objectif sales, un choc subi par l’instrument ou de fortes variations de température peuvent fausser les résultats. Il est recommandé d’attendre quelques minutes après un changement important de température avant d’utiliser l’appareil.
En cas de dysfonctionnement lié à un décentrage de la bulle de la nivelle sphérique, celle-ci doit être recentrée en utilisant les vis calantes du trépied et la pointe d’ajustage fournie.
Le résultat attendu est une mesure précise des différences de niveau et des distances sur chantier, avec un alignement rapide sur la mire grâce à la visée et au miroir de centrage.
Pour effectuer une mesure de hauteur, le niveau est placé entre deux points de mesure A et B. L’utilisateur oriente le niveau vers le point A et lit la valeur correspondante sur la mire télescopique, puis répète l’opération pour le point B. La différence de hauteur est calculée en soustrayant la valeur lue au point B de celle du point A.
La mesure de distance s’effectue en utilisant les traits stadia présents sur le réticule du niveau. La distance entre ces traits, mesurée en centimètres sur la mire, est multipliée par 100 pour obtenir la distance en mètres entre le niveau et la mire.
Le niveau est destiné à des usages de mesure sur chantier, notamment la détermination de hauteurs, le tracé d’angles droits, le pointage de plans de référence horizontaux et verticaux ainsi que l’obtention de points d’aplomb.
Des conditions telles que la mesure à travers des plaques de verre ou de plastique, un oculaire ou un objectif sales, un choc subi par l’instrument ou de fortes variations de température peuvent fausser les résultats. Il est recommandé d’attendre quelques minutes après un changement important de température avant d’utiliser l’appareil.
En cas de dysfonctionnement lié à un décentrage de la bulle de la nivelle sphérique, celle-ci doit être recentrée en utilisant les vis calantes du trépied et la pointe d’ajustage fournie.
Le résultat attendu est une mesure précise des différences de niveau et des distances sur chantier, avec un alignement rapide sur la mire grâce à la visée et au miroir de centrage.
Questions produits
Quelles sont les caractéristiques techniques principales du niveau automatique GFN 1 ?
Le niveau automatique GFN 1 offre un grossissement de 32x avec une ouverture d'objectif de 36 mm. Il dispose d'un cercle horizontal de 360° (400 gon), d'une précision de calage de ± 0,3" et d'une précision de mesure de ± 1,5 mm sur 1 km de double nivellement. Son étanchéité est certifiée IP54, et il pèse 1,2 kg.
Comment garantir la précision des mesures avec ce niveau optique ?
Il est indispensable de vérifier régulièrement le centrage de la bulle de la nivelle sphérique en positionnant le niveau sur un trépied stable, puis en tournant l’instrument de 180° pour s’assurer que la bulle reste centrée. En cas de décalage, il faut ajuster la nivelle à l’aide des vis calantes du trépied et de la pointe d’ajustage fournie.
Comment se déroule la prise de mesure de hauteur avec le GFN 1 ?
Le niveau est placé entre deux points de mesure A et B. L’utilisateur oriente le niveau vers le point A et lit la valeur sur la mire télescopique, puis répète l’opération pour le point B. La différence de hauteur est calculée en soustrayant la valeur lue au point B de celle du point A.
Quelle méthode est utilisée pour mesurer la distance avec cet instrument ?
La mesure de distance s’effectue grâce aux traits stadia présents sur le réticule du niveau. La distance entre ces traits, mesurée en centimètres sur la mire, est multipliée par 100 pour obtenir la distance en mètres entre le niveau et la mire.
Quelles sont les conditions pouvant fausser les résultats de mesure ?
Les mesures peuvent être altérées si elles sont effectuées à travers des plaques de verre ou de plastique, si l’oculaire ou l’objectif sont sales, après un choc important subi par l’instrument, ou en cas de fortes variations de température. Il est recommandé d’attendre quelques minutes après un changement important de température avant d’utiliser le niveau.
Quelles sont les fournitures incluses dans le pack GFN 1-SET ?
Le pack comprend le niveau automatique GFN 1 avec coffret rigide, un trépied en aluminium, une mire télescopique de 5 mètres, ainsi qu’un carton pour le pack complet. Une pointe d’ajustage est également fournie pour le réglage de la nivelle sphérique.
Quelle est l’étanchéité du niveau GFN 1 et quel impact cela a-t-il sur son usage ?
Le niveau possède un indice d’étanchéité IP54, ce qui garantit une protection contre la poussière et les projections d’eau, permettant une utilisation fiable en conditions de chantier classiques.
