Pack niveau optique GFN 1-SET- 400 gon - GEO FENNEL - 200201
Référence : GEO_200201
Découvrez Pack niveau optique GFN 1-SET- 400 gon - GEO FENNEL - 200201 disponible à l'achat
- Grossissement 32x pour précision accrue
- Boîtier métallique robuste pour durabilité
- Poignée ergonomique pour manipulation aisée
- Miroir intégré pour centrage précis
- Visée rapide pour un alignement efficace
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Grossissement 32 x
Boîtier métallique robuste
Poignée pour une manipulation facile
Propriétés :
- Boîtier métallique robuste avec poignée pour une manipulation facile
- Miroir pour centrage de la bulle
- Visée sur le haut du niveau pour alignement rapide sur la mire
Description et propriétés :
- Boîtier métallique robuste avec poignée intégrée pour une manipulation facile.
- Miroir permettant le centrage précis de la bulle.
- Visée située sur le haut du niveau pour un alignement rapide sur la mire.
Fonctionnement et usages :
- Permet des mesures précises de nivellement avec un grossissement de 32x.
- Utilisé pour des travaux de construction et topographie nécessitant un nivellement fiable.
Caractéristiques techniques détaillées :
- Précision de mesure : ± 1,5 mm sur 1 km de double nivellement.
- Précision de calage : ± 0,3".
- Grossissement : 32x.
- Ouverture de l'objectif : 36 mm.
- Visée minimale : 0,4 m.
- Angle de champ de vue : ± 15'.
- Nivelle sphérique : 8' / 2 mm.
- Cercle horizontal : 400 gon (équivalent à 360°).
- Étanchéité : IP 54.
- Poids de l’instrument : 1,2 kg.

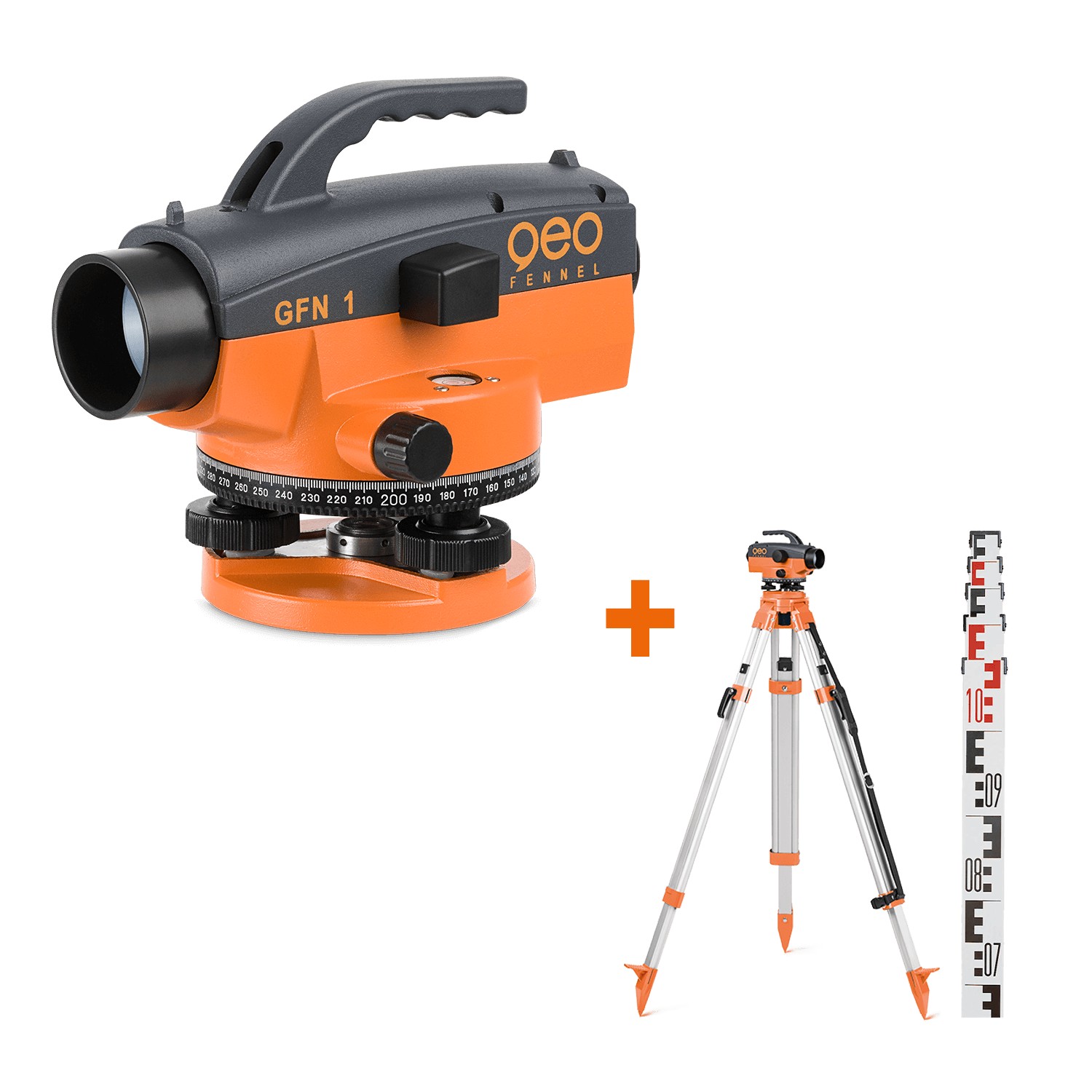

Fourniture incluse dans le pack GFN 1 SET (référence 200201) :
- Niveau automatique GFN 1 avec coffret rigide.
- Trépied en aluminium.
- Mire télescopique de 5 mètres.
- 1 carton pour le pack complet.
- Pointe d’ajustage.
Conditions d’utilisation et recommandations :
- Adapté aux conditions courantes des chantiers grâce à son étanchéité IP54.
- Manipulation facilitée par la poignée et la robustesse du boîtier métallique.
Avantages produit :
- Précision élevée et fiabilité pour un usage professionnel.
- Conception robuste et ergonomique pour une utilisation intensive sur site.
- Ensemble complet prêt à l’emploi incluant trépied et mire télescopique.
Stockage et conditionnement :
- Livré en carton avec coffret rigide pour protection et transport sécurisé.
Normes et certifications :
- Non spécifiées dans le document fourni.
- Grossissement: 32 x
- Cercle horizontal: 400 gon
- Ouverture de l'objectif: 36 mm
- Précision de calage: ± 0,3"
- Visée minimale: 0,4 m
- Angle de champ de vue: ± 15'
- Erreur moyenne 1 km de double nivellement: ± 1,5 mm
- Étanchéité: IP 54
- Nivelle sphérique: 8' / 2 mm
- Poids (instrument): 1,2 kg
Le principe d’utilisation repose sur l’orientation du niveau vers les points de mesure à niveler. Pour mesurer une différence de hauteur entre deux points, le niveau est placé entre ces points, puis orienté successivement vers chacun d’eux. La lecture des valeurs s’effectue sur la mire télescopique placée sur les points à mesurer. La différence de hauteur est calculée par soustraction des deux lectures.
La mesure de distance s’effectue en utilisant les traits stadia du réticule. La distance entre les traits stadia sur la mire, exprimée en centimètres, multipliée par 100, donne la distance en mètres entre le niveau et la mire.
Ce niveau est destiné à des mesures de nivellement quotidiennes sur chantier, notamment pour déterminer des hauteurs, tracer des angles droits, et pointer des plans de référence horizontaux ou verticaux ainsi que des points d’aplomb.
Les mesures doivent être réalisées dans des conditions où l’instrument est stable et la nivelle sphérique correctement réglée. En cas de mesure à travers des surfaces en verre ou plastique, ou si l’oculaire ou l’objectif sont sales, ou encore après une chute ou un choc important, il est nécessaire de vérifier la précision avant usage. De même, après un changement important de température, il est conseillé d’attendre quelques minutes avant de réaliser les mesures.
Le résultat attendu est une mesure précise de différence de niveau et de distance entre points, obtenue par l’alignement visuel sur la mire et la lecture des valeurs sur celle-ci, avec un centrage exact de la bulle de la nivelle sphérique garantissant la fiabilité des mesures.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques techniques principales du niveau optique GFN 1 ?
Le niveau automatique GFN 1 offre un grossissement de 32x et une précision de mesure de ± 1,5 mm sur 1 km de double nivellement. Il dispose d’un cercle horizontal de 400 gon (équivalent à 360°), d’une ouverture d’objectif de 36 mm, et d’une visée minimale de 0,4 m. Son étanchéité est certifiée IP54, garantissant une protection contre la poussière et les projections d’eau.
Comment assurer la précision du niveau lors de son utilisation sur chantier ?
Il est essentiel de centrer précisément la bulle de la nivelle sphérique à l’aide des vis calantes du trépied, puis de faire tourner l’instrument de 180° pour vérifier le centrage. En cas de décalage, un réglage fin est possible avec la pointe d’ajustage fournie. Cette procédure garantit une précision optimale des mesures.
Comment se réalise la mesure de hauteur et de distance avec ce niveau ?
Le niveau est placé entre deux points à mesurer. On oriente successivement l’appareil vers chaque point et on lit la hauteur sur la mire télescopique. La différence de hauteur est obtenue par soustraction des deux lectures. La distance est calculée en multipliant par 100 la mesure en centimètres entre les traits stadia du réticule sur la mire.
Quels éléments sont inclus dans le pack GFN 1-SET ?
Le pack comprend le niveau automatique GFN 1 avec son coffret rigide, un trépied en aluminium, une mire télescopique de 5 mètres, une pointe d’ajustage ainsi qu’un carton pour le transport complet du matériel.
Quelles sont les conditions à respecter pour garantir la fiabilité des mesures ?
Les mesures doivent être effectuées avec l’instrument stable et la nivelle sphérique correctement réglée. Il est déconseillé de mesurer à travers des surfaces en verre ou plastique, ou si l’oculaire/objectif sont sales. Après un choc important ou un changement brusque de température, il faut vérifier la précision et attendre quelques minutes avant de reprendre les mesures.
