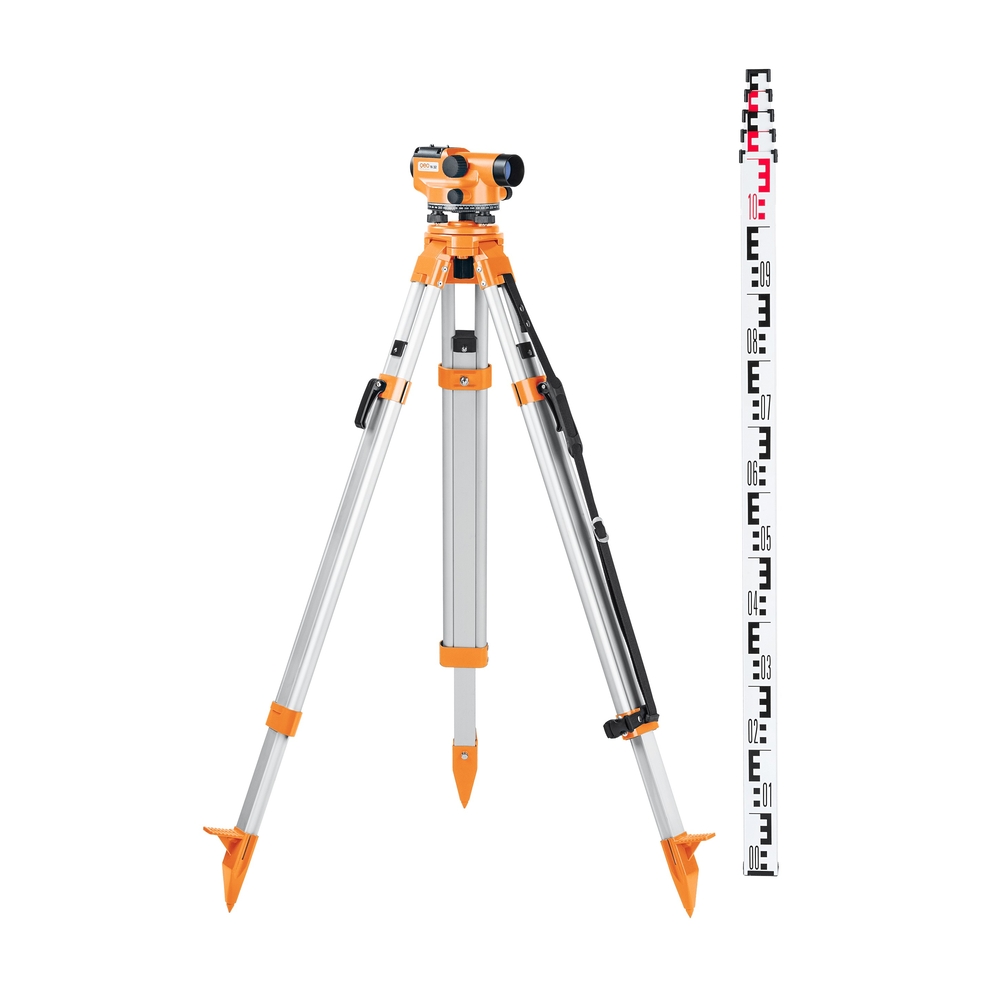

Pack niveau optique N 32-SET- 360° - GEO FENNEL - 200533
Référence : GEO_200533
Découvrez Pack niveau optique N 32-SET- 360° - GEO FENNEL - 200533 disponible à l'achat
- Coque en métal robuste pour une durabilité accrue
- Set complet avec trépied, niveau et mire
- Pratique pour le stockage et la livraison
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Voir plus de documents
Très robuste grâce à sa coque en métal
Livré en carton comprenant trépied, niveau et mire, très pratique pour stockage et livraison
Caractéristiques techniques :
- Grossissement : 32 x
- Ouverture de l’objectif : 36 mm
- Visée minimale : 0,3 m
- Cercle horizontal : 360° (400 gon)
- Précision : ± 2 mm sur 1 km de double nivellement
- Étanchéité : IP 54
- Poids de l’instrument : 1,5 kg
Fonctionnement et usages :
Ce niveau optique permet des mesures précises grâce à son grossissement élevé et son cercle horizontal complet à 360°, adapté aux travaux de topographie et de construction nécessitant un nivellement rigoureux. La mire télescopique de 5 mètres facilite la lecture des mesures sur différents terrains. Le trépied en aluminium assure une stabilité optimale lors des opérations.
Avantages produit :
- Grande robustesse due à la coque métallique
- Ensemble complet et prêt à l’emploi avec trépied, niveau et mire
- Coffret rigide pour une protection optimale et un transport facile
- Étanchéité IP 54 garantissant une bonne résistance à la poussière et aux éclaboussures
Conditionnement et conservation :
Livré en carton avec tous les éléments nécessaires pour un stockage sécurisé et un transport pratique.
Normes et certifications :
Le produit bénéficie d’une étanchéité conforme à la norme IP 54, assurant une protection contre la poussière et les projections d'eau.
Ce pack est idéal pour les professionnels du bâtiment et de la topographie recherchant un niveau optique fiable, précis et facile à transporter.
- Grossissement: 32 x
- Cercle horizontal: 360°
- Ouverture de l'objectif: 36 mm
- Visée minimale: 0,3 m
- Erreur moyenne 1 km de double nivellement: ± 2 mm
La mesure des distances s’effectue en lisant l’écartement entre les deux courtes lignes horizontales (supérieure et inférieure) visibles sur la mire de nivellement, puis en multipliant cette valeur par 100 pour obtenir la distance entre le niveau et la mire.
Ce niveau s’utilise dans des contextes de travaux de topographie et de construction nécessitant un nivellement précis. Il est important d’éviter les mesures à travers des plaques de verre ou des matières plastiques, ainsi que les mesures lorsque l’instrument a subi un choc ou est soumis à de fortes variations de température. Dans ce dernier cas, il convient d’attendre quelques minutes pour que l’appareil s’adapte avant de reprendre les mesures.
En cas de fonctionnement non conforme, il est conseillé de vérifier la propreté de la fenêtre de sortie du faisceau laser et de s’assurer que le niveau n’a pas subi de choc. L’instrument doit être nettoyé avec un tissu doux et séché avant rangement, en évitant de le stocker humide dans son coffret fermé.
Le résultat attendu est une mesure précise et fiable des distances et niveaux, obtenue par un centrage correct, une mise au point soignée et une lecture attentive de la mire.
GEO FENNEL GmbH
KUPFERSTRASSE 6
34225 - BAUNATAL
ALLEMAGNE
info@geo-fennel.de
Questions produits
Quelles sont les caractéristiques techniques principales du Pack niveau optique N 32-SET-360° ?
Le niveau dispose d’un grossissement de 32x, d’une ouverture d’objectif de 36 mm et d’un cercle horizontal complet à 360° (400 gon). Sa précision est de ± 2 mm sur 1 km de double nivellement. L’instrument pèse 1,5 kg et bénéficie d’une étanchéité IP 54.
Comment s’effectue la mise en œuvre du niveau optique sur le chantier ?
Le niveau se fixe sur un trépied à tête sphérique en serrant la vis de fixation. Le centrage s’effectue en regardant à travers le prisme de lecture et en ajustant la nivelle sphérique pour centrer la bulle d’air. La netteté du réticule et de la cible se règle via les boutons micrométrique et de focalisation.
Quels éléments sont inclus dans ce pack et comment facilitent-ils son usage ?
Le pack comprend un niveau automatique N 32, un trépied en aluminium, une mire télescopique de 5 mètres et un coffret rigide. Ce conditionnement facilite le stockage, la protection et le transport sur le chantier.
Quelles sont les conditions à respecter pour garantir la précision des mesures ?
Il faut éviter de mesurer à travers des plaques de verre ou matières plastiques, s’assurer que la fenêtre du faisceau laser est propre, et attendre quelques minutes en cas de fortes variations de température avant de reprendre les mesures. En cas de choc, vérifier l’état de l’instrument avant utilisation.
Quelle est la robustesse et la résistance du niveau optique ?
La coque métallique assure une grande robustesse. L’étanchéité IP 54 protège contre la poussière et les éclaboussures, ce qui garantit une bonne résistance aux conditions de chantier courantes.
