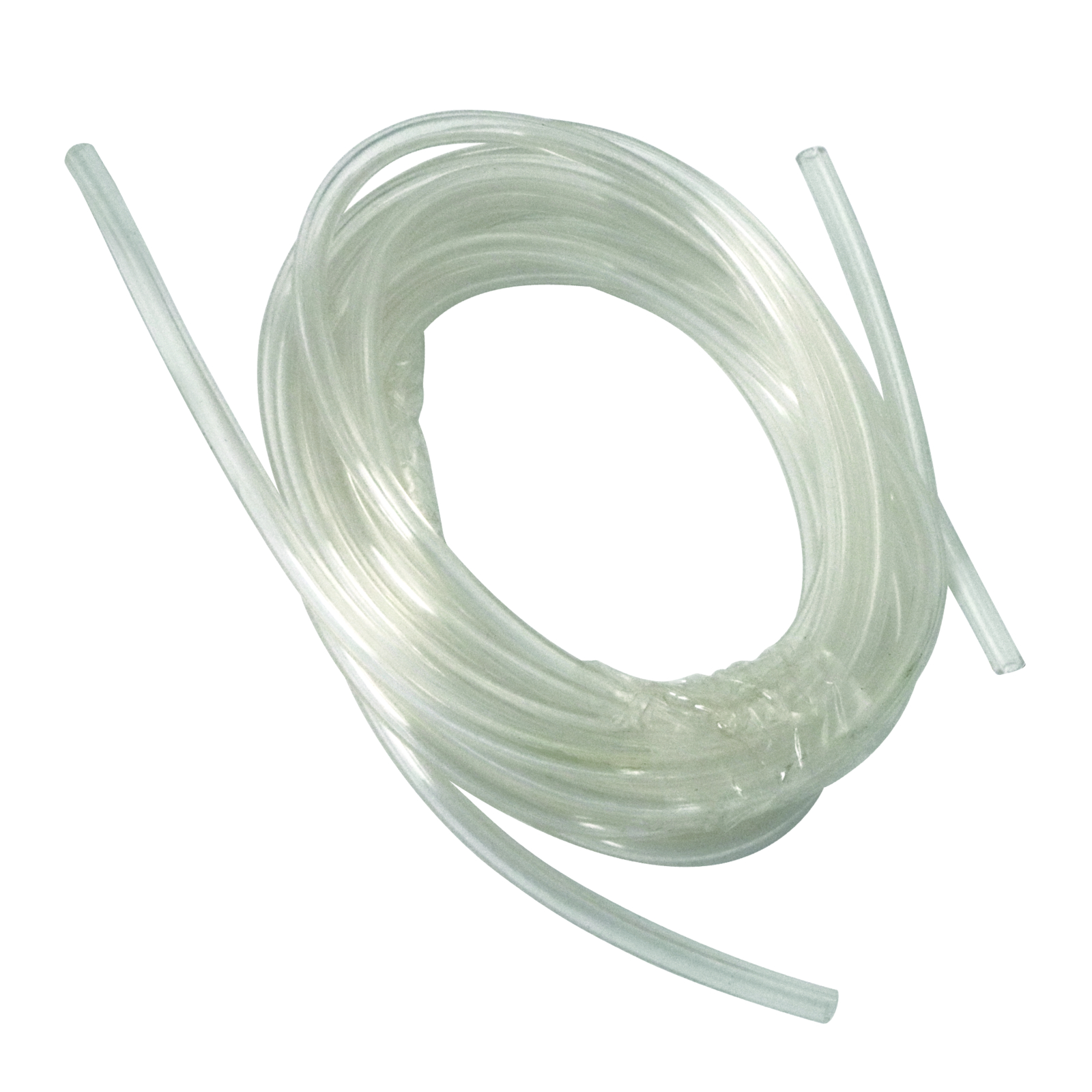

Paire de tuyaux liaison commande pneumatique PRESTO - 90791

Paire de tuyaux de liaison spécialement conçue pour les commandes pneumatiques.

Ces tuyaux assurent une connexion fiable et efficace entre les différents éléments d’un système pneumatique.
Ils sont adaptés pour transmettre l’air comprimé nécessaire au fonctionnement des commandes.
Ce produit est identifié sous la référence 90791.
La paire garantit une installation complète pour les applications nécessitant deux conduits.
Ces tuyaux facilitent la mise en place et le maintien d’une liaison pneumatique sécurisée.

Ils répondent aux besoins des systèmes industriels ou techniques utilisant la commande pneumatique.
Leur conception permet une compatibilité optimale avec les équipements standards du marché, notamment les plaques 2 volumes en ABS (blanc, chrome brillant ou chrome mat) et le bâti-support autoportant pneumatique référencé 18588.
Les points de fixation sont assurés par 4 vis pour un maintien stable et sécurisé.

Pour l’installation, il est nécessaire de percer un diamètre de 75 mm à l’emplacement prévu afin de faire passer les capillaires.
Les capillaires se connectent aux embouts des poussoirs pneumatiques, le capillaire bleu correspondant au petit volume (bouton du haut) et le capillaire transparent au grand volume (bouton du bas).
Ils se relient à la soupape du réservoir pneumatique sous les soufflets pneumatiques (bleu à droite pour petit volume, transparent à gauche pour grand volume).
Il est recommandé de couper les capillaires à la longueur utile et de vérifier qu’ils soient libres et sans pincement avant la mise en service.
Une purge de l’arrivée d’eau doit être effectuée avant de raccorder l’eau au réservoir.

Cette paire de tuyaux est conçue pour un fonctionnement sous une pression recommandée de 1 à 5 bars conformément à la norme NF EN 816.
Elle convient à des débits différenciés, avec un petit débit de 3 litres et un grand débit de 6 litres.

Pour l’entretien, le produit doit être nettoyé uniquement à l’eau savonneuse, en évitant tout produit abrasif, acide, alcalin ou ammoniacal.
Un entretien régulier garantit la longévité et la fiabilité des tuyaux de liaison.

Cette paire de tuyaux est un élément essentiel pour garantir la performance et la sécurité des commandes pneumatiques dans les installations industrielles ou techniques.

• fonction : liaison commande pneumatique
• pression recommandée : 1 à 5 bars
• débit petit volume : 3 litres
• débit grand volume : 6 litres
• points de fixation : 4 vis
• nettoyage : eau savonneuse uniquement
• référence fournisseur : 90791
• compatibilité : plaques 2 volumes en ABS et bâti-support autoportant pneumatique référencé 18588

Pour utiliser cette paire de tuyaux de liaison commande pneumatique PRESTO, il faut d'abord percer un trou de 75 mm de diamètre à l'emplacement prévu pour le passage des capillaires. Ensuite, les deux capillaires doivent être passés dans cette traversée de cloison puis insérés sur les embouts des poussoirs pneumatiques, le capillaire bleu correspondant au petit volume (bouton du haut) et le capillaire transparent au grand volume (bouton du bas). Le poussoir est ensuite inséré dans la traversée de cloison et fixé de niveau aux quatre points de fixation avec quatre vis. La plaque avant est replacée en la clipsant de chaque côté.

Les deux capillaires sont reliés à la soupape du réservoir pneumatique dans les embouts situés sous les soufflets pneumatiques : le capillaire bleu à droite pour le petit volume, le capillaire transparent à gauche pour le grand volume. Il est nécessaire de recouper les capillaires à la longueur utile si besoin, de vérifier qu'ils soient libres et sans pincement avant la mise en service. Une purge de l’arrivée d’eau doit être effectuée avant de raccorder l’eau au réservoir.

Cette paire de tuyaux est utilisée dans des systèmes pneumatiques pour transmettre l’air comprimé nécessaire au fonctionnement des commandes pneumatiques, dans des environnements industriels ou techniques. Le produit fonctionne sous une pression recommandée de 1 à 5 bars. Pour l’entretien, il est conseillé de nettoyer les tuyaux uniquement à l’eau savonneuse en évitant les produits abrasifs, acides, alcalins ou ammoniacaux. Un entretien régulier contribue à maintenir la fiabilité des tuyaux.
