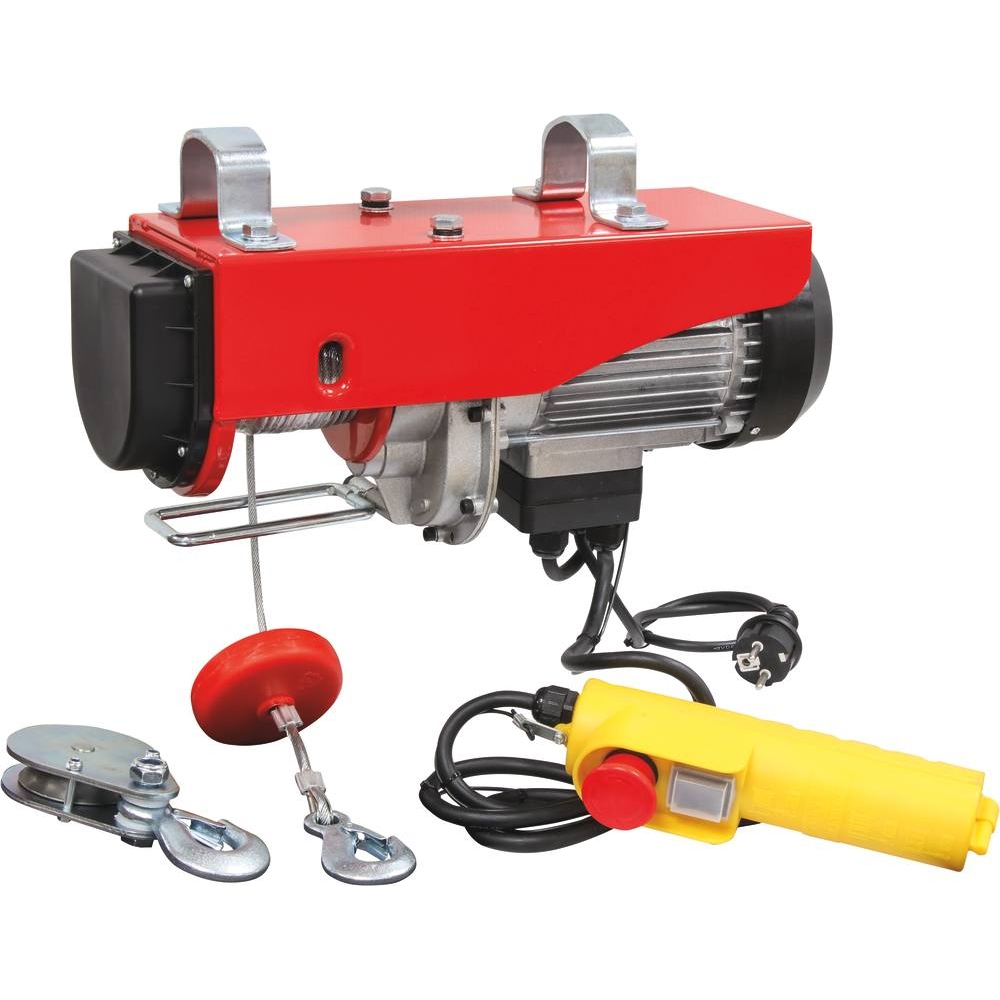

Palan électrique à câble 230V 200/400kg câble 12m DRAKKAR - 10802
Référence : S01510802
Découvrez Palan électrique à câble 230V 200/400kg câble 12m DRAKKAR - 10802 disponible à l'achat
- Charge maximale jusqu’à 400 kg avec poulie
- Commande à distance avec câble de 1,60 m
- Protection IP54 contre poussière et humidité
- Vitesse de levage jusqu’à 10 m/min sans poulie
- Livré avec poulie et brides pour fixation stable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Découvrez le palan à câble électrique performant, conçu pour des charges allant jusqu'à 400 kg avec poulie et 200 kg sans poulie. Ce dispositif est idéal pour des travaux nécessitant une manipulation sûre et efficace.
Son fonctionnement est facilité par un boîtier de commande à distance d'une longueur de 1,60 m, permettant un contrôle aisé lors des opérations de levage. Il est livré avec une poulie de mouflage et deux brides pour une fixation stable sur la potence. De plus, il dispose d'une protection IP 54, garantissant une résistance à la poussière et à l'humidité.
Parmi ses principales caractéristiques techniques, on note une vitesse de levage de 5 m/min avec poulie et 10 m/min sans poulie, ainsi qu'une hauteur de levage de 6 m avec poulie et de 12 m sans poulie. Sa puissance est de 950 W sous une tension de 230 V - 50 Hz, avec un câble d'un diamètre de 3,8 mm et une longueur de 12 m. Le palan mesure 430 x 145 x 200 mm et pèse 17,2 kg, alliant robustesse et performance.
Avec boîtier de commande à distance (longueur câble 1m60).
Livrés avec poulie de mouflage et 2 brides pour fixation sur potence.
Protection IP54.
Alimentation : 230V.
Composition :
Ce palan est équipé d’un boîtier de commande à distance avec un câble de 1,60 m, facilitant le contrôle lors des opérations. Il est livré avec une poulie de mouflage et deux brides permettant une fixation stable sur une potence. Sa protection IP54 assure une résistance optimale à la poussière et à l’humidité.
Ses caractéristiques techniques détaillées sont les suivantes :
- Alimentation : 230 V, puissance de 950 W
- Longueur du câble principal : 12 m, diamètre du câble : 3,8 mm
- Dimensions : 430 x 145 x 200 mm
- Poids : 17,2 kg
- Hauteur de levage : 6 m avec poulie, 12 m sans poulie
- Vitesse de levage : 5 m/min avec poulie, 10 m/min sans poulie
Ce palan à câble allie robustesse et performance, offrant une solution fiable pour le levage de charges moyennes dans divers environnements professionnels.
Longueur du câble : 12m
Puissance : 950W
Alimentation : 230V
Dimensions Lgxlgxh : 430x145x200mm
Hauteur levage avec poulie : 6m
Hauteur levage sans poulie : 12m
Ø du câble : 3,8mm
Charge maxi avec poulie : 400kg
Charge maxi sans poulie : 200kg
Vitesse de levage avec poulie : 5 m/min
Vitesse de levage sans poulie : 10 m/min
Type de protection : IP54
Type : à câble
Fourni avec : poulie de mouflage et 2 brides pour fixation sur potence
Longueur du câble télécommande : 1,60m
Poids article : 17KG
Le principe d’utilisation consiste à soulever la charge du sol en appuyant sur le bouton de levage du boîtier de commande, en veillant à ce que le câble soit tendu sans mou. Le palan peut fonctionner avec une poulie de mouflage ou sans, ce qui influence la capacité de levage et la hauteur de levage.
Ce palan est destiné exclusivement à une utilisation en intérieur. Il ne doit pas être utilisé sous la pluie, en extérieur, ni pour soulever des personnes. Il est interdit de soulever des charges supérieures à la capacité maximale indiquée sur l’étiquette, de soulever des charges en biais, ou de traîner des charges au sol. Il est également interdit de laisser des charges suspendues trop longtemps.
En cas de difficulté à soulever une charge, il faut cesser d’appuyer sur le bouton de levage, car cela indique que la charge dépasse la capacité maximale. Le palan ne doit pas être surchargé ni utilisé en tandem avec d’autres palans.
Le résultat attendu est un levage contrôlé et sécurisé de charges jusqu’à la capacité maximale, avec un arrêt automatique au niveau des positions limites de levage supérieur et inférieur grâce à des dispositifs de sécurité intégrés. Le palan s’arrête également automatiquement en cas de descente trop rapide.
Il est recommandé de vérifier régulièrement le bon enroulement du câble sur le tambour, de laisser au moins trois tours de câble enroulés pour éviter d’endommager la fixation, et de ne pas enrouler plus de 15 m de câble. Un entretien périodique est nécessaire pour garantir le bon fonctionnement, notamment en vérifiant l’état du câble, des vis, des écrous et des interrupteurs.
En cas de fonctionnement non conforme, comme une impossibilité de soulever la charge, il faut arrêter l’appareil, laisser refroidir le moteur, réduire la charge et réessayer.
Ce palan est utilisé dans des contextes où un levage précis et sécurisé de charges lourdes en intérieur est nécessaire, avec un contrôle à distance pour faciliter la manipulation.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les capacités de levage du palan électrique DRAKKAR 10802 avec et sans poulie ?
Ce palan permet de lever jusqu’à 400 kg avec la poulie de mouflage et 200 kg sans poulie. La charge maximale indiquée sur l’étiquette doit être strictement respectée pour garantir la sécurité et la durabilité de l’appareil.
Comment ce palan doit-il être installé pour un usage sécurisé ?
Le palan doit être fixé solidement sur un support adapté, qu’il soit rond, carré ou rectangulaire, à l’aide des brides fournies. Il est impératif de vérifier que la prise électrique correspond aux caractéristiques du palan avant branchement (230 V, 50 Hz).
Quelles sont les précautions spécifiques à respecter lors de l’utilisation du palan ?
Il est interdit de soulever des charges en biais, de traîner des charges au sol, de dépasser la capacité maximale, d’utiliser le palan en extérieur ou sous la pluie, et de soulever des personnes. Le câble doit toujours être tendu sans mou lors du levage.
Comment fonctionne le système de sécurité intégré au palan ?
Le palan dispose de dispositifs de sécurité limitant la position de levage supérieur et inférieur. Il s’arrête automatiquement lorsque la charge atteint ces limites. Un disjoncteur de protection stoppe également le palan en cas de descente trop rapide.
Quels sont les éléments d’entretien à contrôler régulièrement pour assurer la fiabilité du palan ?
Il faut vérifier l’état du câble en acier, le serrage des vis et écrous, l’usure du crochet (remplacer s’il dépasse 10 % d’abrasion), ainsi que le bon fonctionnement des interrupteurs. Un entretien annuel est recommandé pour garantir la sécurité et la performance.
Quelle est la vitesse de levage selon la configuration avec ou sans poulie ?
La vitesse de levage est de 5 m/min avec la poulie de mouflage et de 10 m/min sans poulie, permettant d’adapter la cadence selon la charge et la hauteur de levage.
Quels sont les critères techniques essentiels à vérifier avant la mise en service ?
Il est essentiel de s’assurer que la tension d’alimentation est de 230 V, que la longueur et le diamètre du câble correspondent aux spécifications (12 m et 3,8 mm), et que le câble est correctement enroulé sur le tambour avec au moins trois tours pour éviter tout dommage.
