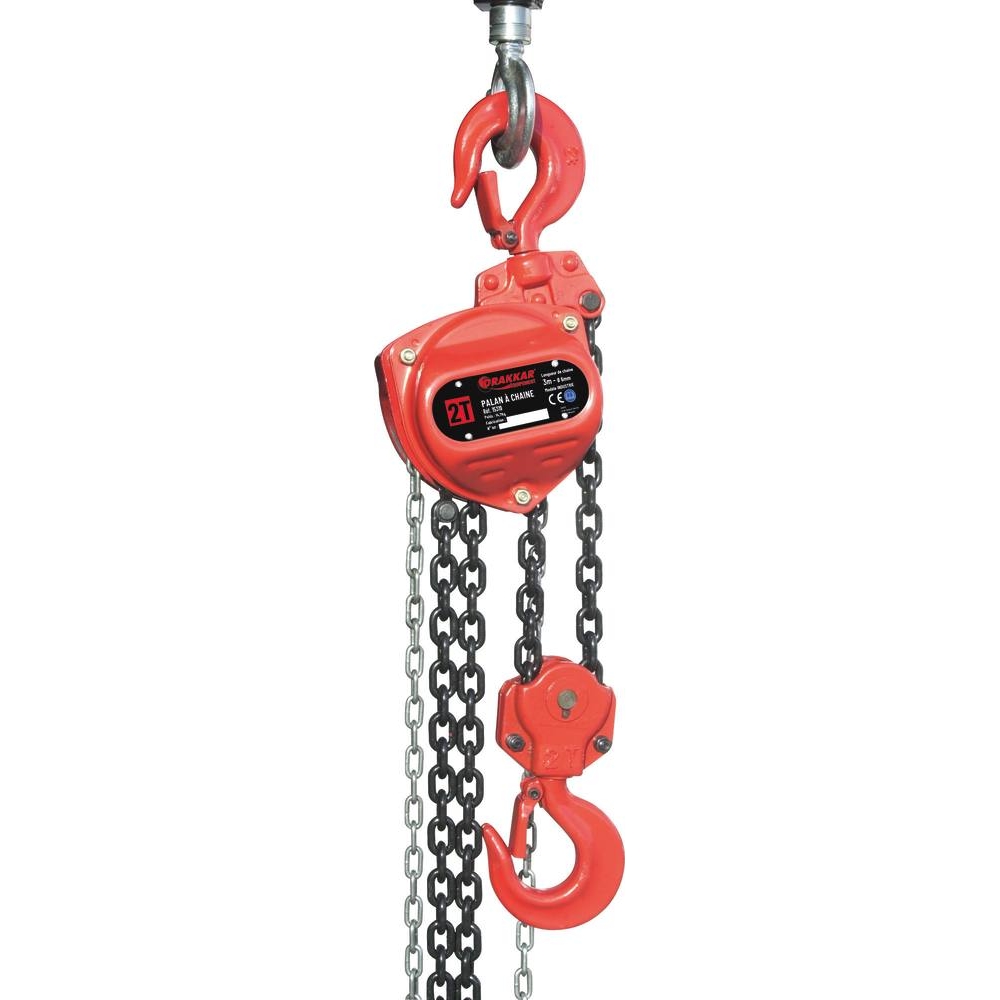

Palan à chaine 2T 3m modèle industrie DRAKKAR - 15319
Référence : S01515319
Découvrez Palan à chaine 2T 3m modèle industrie DRAKKAR - 15319 disponible à l'achat
- Capacité de levage 2 tonnes
- Longueur de chaîne 3 mètres
- Fabrication tout acier robuste
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Carter boulonné sur flasque largement dimensionnée.
Longueur de chaîne 3m.
Fabrication tout acier.
Carter boulonné sur flasque largement dimensionnée.
Longueur de chaîne 3m.
Capacité : 2T
Force : 340N
Hauteur de levage max : 3m
Ø maillon : 6mm
Nb de chaine(s) : 2
Type : à chaîne
Longueur de la chaîne : 3m
Poids article : 16.2KG
Suspendre la charge dans l’axe du crochet, sans angle supérieur à 60 degrés, sans suspendre la charge sur la pointe du crochet, et en veillant à ce que le linguet de sécurité soit fermé.
Avant toute utilisation, vérifier que la structure supportant le palan peut le supporter, arrimer solidement le crochet de suspension à cette structure, et installer une butée de fin de course à chaque extrémité de la coulisse de la poutre. Installer une chaîne de levage suffisamment longue pour le travail à accomplir. Effectuer quelques montées et descentes sans charge sur la longueur de la chaîne, puis graisser les butées ou rotules des crochets.
Ce palan est utilisé pour soulever et abaisser des charges manuellement dans des conditions ambiantes normales. L’utilisation pour des tractions horizontales ou obliques est interdite. Les déplacements horizontaux doivent se faire à l’aide d’un chariot. Ne pas poser l’appareil sans support adapté.
En cas de fonctionnement non conforme, arrêter immédiatement l’utilisation si la force de tirage devient excessive ou si le palan émet des bruits anormaux. Vérifier l’absence de déformation et le bon fonctionnement avant de reprendre l’utilisation.
Après chaque manœuvre, nettoyer le palan et le garder dans un endroit sec. Maintenir la chaîne propre et correctement huilée en permanence.
Un programme d’inspection doit être établi, avec un examen visuel mensuel et un examen approfondi tous les 6 mois, incluant la vérification des crochets, chaînes, frein, butées, et autres organes. Remplacer tout élément suspect ou usagé.
Le résultat attendu est une manœuvre sécurisée permettant de soulever et abaisser des charges manuellement, en respectant les consignes de positionnement, de charge maximale, et en évitant tout usage inapproprié ou surcharge.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les caractéristiques techniques principales de ce palan à chaîne 2T 3m modèle industrie DRAKKAR ?
Ce palan dispose d’une capacité de levage de 2 tonnes avec une hauteur maximale de levage de 3 mètres. Il est équipé de deux chaînes de 3 mètres chacune, avec un diamètre de maillon de 6 mm. Sa fabrication est entièrement en acier, avec un carter boulonné sur un flasque largement dimensionné, assurant robustesse et durabilité.
Quelles sont les consignes de sécurité essentielles à respecter lors de l’utilisation de ce palan ?
Il est impératif d’utiliser uniquement la force manuelle pour manipuler le palan et de ne jamais tirer la charge en biais. Le linguet de sécurité doit toujours être fermé, et il est interdit de supprimer ou ajuster les butées de fin de course. Il faut éviter les à-coups, ne pas laisser de charge suspendue sans surveillance, et ne jamais soulever au-delà de la capacité nominale indiquée sur l’appareil.
Comment positionner correctement la charge par rapport au crochet du palan ?
La charge doit être suspendue dans l’axe du crochet sans dépasser un angle de 60 degrés. Il est interdit de suspendre la charge sur la pointe du crochet. Le linguet de sécurité doit être fermé pour garantir la sécurité de la charge.
Quelles sont les étapes et vérifications avant la mise en route du palan ?
Avant toute utilisation, il faut vérifier l’état des crochets, du frein et de la chaîne, s’assurer que la chaîne est correctement huilée et que la charge est bien fixée sur le crochet. Un essai dynamique doit être réalisé, consistant à effectuer une manœuvre complète sans charge pour vérifier l’absence de déformation et le bon fonctionnement de l’appareil.
Quels sont les éléments à inspecter et entretenir régulièrement pour garantir la sécurité et la performance du palan ?
Un programme d’inspection doit être mis en place avec un examen visuel mensuel portant sur l’état extérieur, la chaîne, les crochets et les organes accessoires, ainsi qu’un examen approfondi tous les 6 mois incluant le contrôle du frein et le remplacement des pièces d’usure si nécessaire. La chaîne doit être maintenue propre et correctement huilée en permanence.
