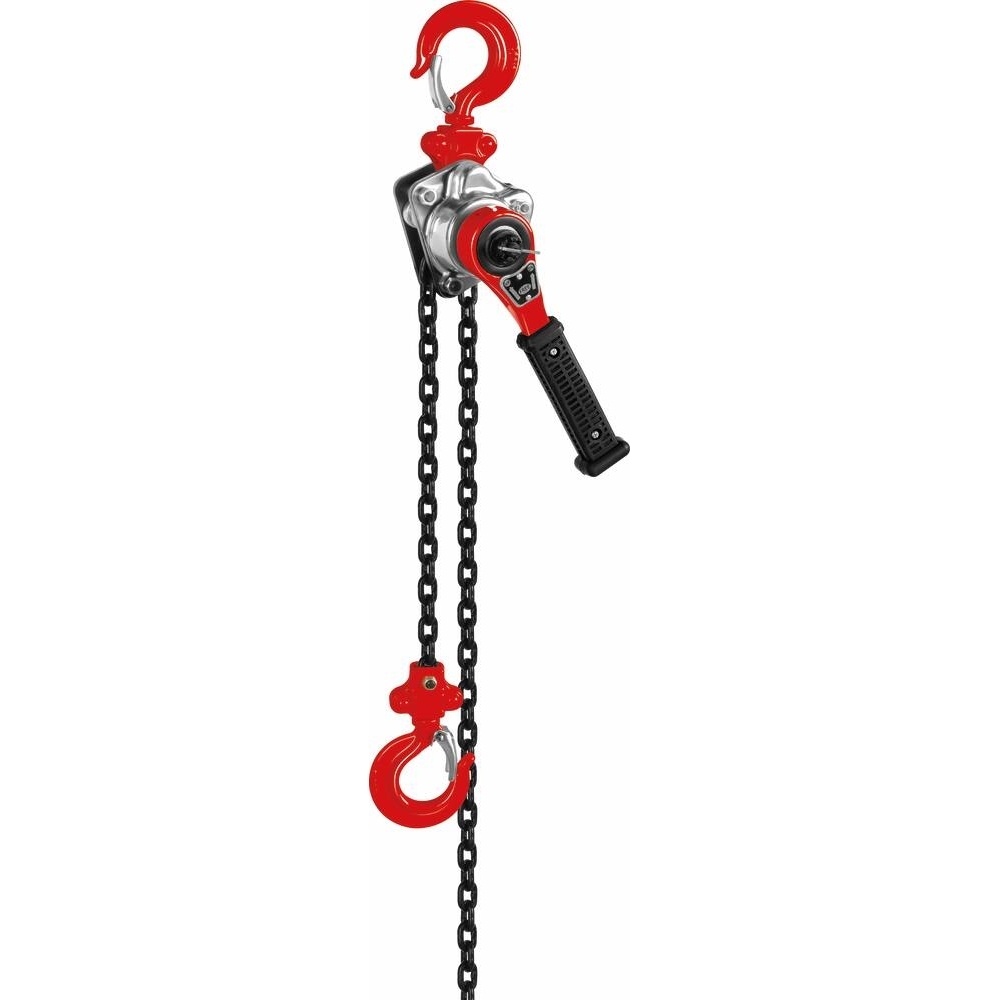

Palan à levier 0,25T DRAKKAR - 15314
Référence : S01515314
Découvrez Palan à levier 0,25T DRAKKAR - 15314 disponible à l'achat
- Longueur de chaîne 1,5m
- Matériaux G80 résistants
- Poignées isolées certifiées VDE
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Longueur de chaîne 1,5m.
Matériaux G80.
Avec zones de préhension spéciales pour matériaux plats et ronds pour une utilisation polyvalente.
Avec tranchants pour fils doux et durs.
Tranchants longs pour câbles épais.
Tranchants trempés par induction, dureté d'env. 60 HRC.
Poignées isolées par surmoulage, certifiées VDE.
Description et caractéristiques techniques :
- Longueur de chaîne : 1,5 m
- Matériaux : acier de grade G80, garantissant une haute résistance et durabilité
- Force maximale exercée : 3,15 kN
- Capacité de charge : 0,25 tonne
- Nombre de chaînes : 1
- Diamètre du maillon de chaîne : 4 mm
- Poids total de l’appareil : 2 kg
Fonctionnement :
Le palan à levier permet de lever ou de tirer des charges en utilisant un levier manuel pour actionner la chaîne, facilitant ainsi le levage en toute sécurité.
Applications :
Convient pour des opérations de levage, arrimage et traction dans divers secteurs industriels et de manutention.
Avantages :
- Construction robuste en acier G80 pour une résistance optimale
- Poids léger facilitant la manipulation et le transport
- Chaîne d’une longueur adaptée pour un usage polyvalent
Conditions d’utilisation et recommandations :
- Utiliser dans le respect de la capacité maximale indiquée (0,25 T)
- Vérifier l’état de la chaîne et du mécanisme avant chaque utilisation
- Stocker dans un endroit sec pour éviter la corrosion
Garantie :
- Garantie constructeur de 3 ans
Cette fiche produit est fournie sous réserve de modifications techniques et erreurs. Photos et document non contractuels.
Capacité : 0,25T
Force : 3,15KN
Ø maillon : 4mm
Nb de chaine(s) : 1
Longueur de la chaîne : 1,5m
Poids article : 2.1KG
L’utilisation se fait en positionnant la charge suspendue dans l’axe du crochet, sans angle supérieur à 60 degrés, et en s’assurant que le linguet de sécurité est fermé. Pour avancer rapidement la chaîne, le sélecteur est placé en position neutre, puis le volant est tourné dans le sens antihoraire, ce qui desserre le frein et permet de tirer manuellement la chaîne dans les deux directions.
Pour lever la charge, le sélecteur est placé en position "MONTEE" et le volant tourné dans le sens horaire. Le frein se serre, permettant d’actionner manuellement le levier vers le haut et vers le bas pour soulever la charge. En cas d’interruption du travail avec une charge suspendue, le sélecteur doit rester en position "MONTEE".
Pour descendre la charge, le sélecteur est placé en position "DESCENTE" et le levier est déplacé de haut en bas, ce qui réduit la charge progressivement.
En cas de blocage du frein, notamment si la charge est brusquement délestée ou rencontre un obstacle lors de la montée, le frein se bloque. Pour le débloquer, il faut placer le sélecteur en position basse "DESCENTE" et actionner le levier d’un coup sec.
Le palan doit être utilisé uniquement avec une force manuelle, dans un environnement sécurisé, en respectant la capacité maximale indiquée. Il ne doit pas être utilisé pour des tractions horizontales ou obliques, ni pour soulever des charges fixes ou bloquées. Il est important de ne pas laisser de charge suspendue sans surveillance et de ne pas faire osciller la charge.
La maintenance régulière inclut le nettoyage annuel à l’aide de kérosène suivi d’un graissage, la vérification mensuelle visuelle de l’état général (chaîne, crochets, mécanisme) et un examen approfondi tous les six mois, notamment du frein et des pièces d’usure, avec remplacement si nécessaire.
Après utilisation, le palan doit être nettoyé et stocké dans un endroit sec, la chaîne devant rester propre et correctement huilée en permanence.
Toutes ces étapes et conditions permettent d’obtenir un fonctionnement sûr et efficace du palan à levier dans les opérations de levage et d’arrimage.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les caractéristiques techniques principales du palan à levier 0,25T DRAKKAR ?
Ce palan possède une capacité de charge de 0,25 tonne, avec une force maximale de 3,15 kN. Il est équipé d’une chaîne unique de 1,5 m de longueur et de maillons de 4 mm de diamètre, fabriquée en acier G80 pour une haute résistance. Son poids total est de 2 kg, et il fonctionne dans une plage de températures de -10°C à +50°C.
Comment installer correctement ce palan pour assurer la sécurité et la performance ?
Le palan doit être fixé sur une structure capable de supporter son poids et la charge. Le crochet de suspension doit être solidement arrimé et le palan positionné pour éviter tout obstacle. La chaîne doit être montée conformément à la notice, huilée sans charge, et suffisamment longue pour le travail. Il est impératif de vérifier la rigidité de la structure de fixation et de respecter la capacité maximale indiquée.
Quelles sont les étapes essentielles avant la première utilisation du palan ?
Avant toute mise en service, le palan doit être examiné par une personne compétente afin de détecter d’éventuels défauts. Il faut effectuer plusieurs montées et descentes sans charge pour vérifier le bon fonctionnement, notamment du frein. La chaîne doit être graissée et inspectée visuellement pour détecter des déformations ou signes d’usure. Il faut aussi contrôler l’état des crochets et le bon fonctionnement des linguets de sécurité.
Comment utiliser le palan pour lever, déplacer et descendre une charge en toute sécurité ?
Pour lever, positionnez le sélecteur sur "MONTEE" et tournez le volant dans le sens horaire. Le levier peut alors être actionné pour soulever la charge. Pour avancer rapidement la chaîne, placez le sélecteur en position neutre et tournez le volant dans le sens antihoraire. Pour descendre la charge, placez le sélecteur en position "DESCENTE" et déplacez le levier de haut en bas. Le frein bloque automatiquement la charge en cas d’arrêt.
Quelles sont les consignes de sécurité spécifiques à respecter lors de l’utilisation ?
Il est interdit d’utiliser le palan pour des tractions horizontales ou obliques, de suspendre une charge sur la pointe du crochet ou de laisser une charge suspendue sans surveillance. La charge doit être suspendue dans l’axe du crochet, sans angle supérieur à 60 degrés. Ne jamais utiliser un palan endommagé ou dont la chaîne présente des défauts (torsions, déformations, usure). Le palan ne doit pas être utilisé pour soulever des charges fixes ou bloquées.
Quels sont les éléments clés de maintenance pour garantir la durabilité et la sécurité du palan ?
La maintenance doit être réalisée par un technicien qualifié. Il est recommandé de nettoyer annuellement le palan à chaînes avec du kérosène, puis de le graisser. Un examen visuel mensuel doit vérifier l’état général, notamment de la chaîne, des crochets et du mécanisme. Tous les six mois, un contrôle approfondi du frein et des pièces d’usure est nécessaire avec remplacement si besoin. La chaîne doit rester propre, huilée et exempte de dépôt.
Comment stocker et transporter le palan pour éviter la corrosion et les dommages ?
Après chaque utilisation, le palan doit être nettoyé et stocké dans un endroit sec, à l’abri des ambiances agressives telles que poussière ou humidité. La chaîne doit rester propre et correctement huilée en permanence. Lors du transport, manipulez l’appareil par sa structure ou dans son emballage d’origine pour éviter tout choc ou déformation.
