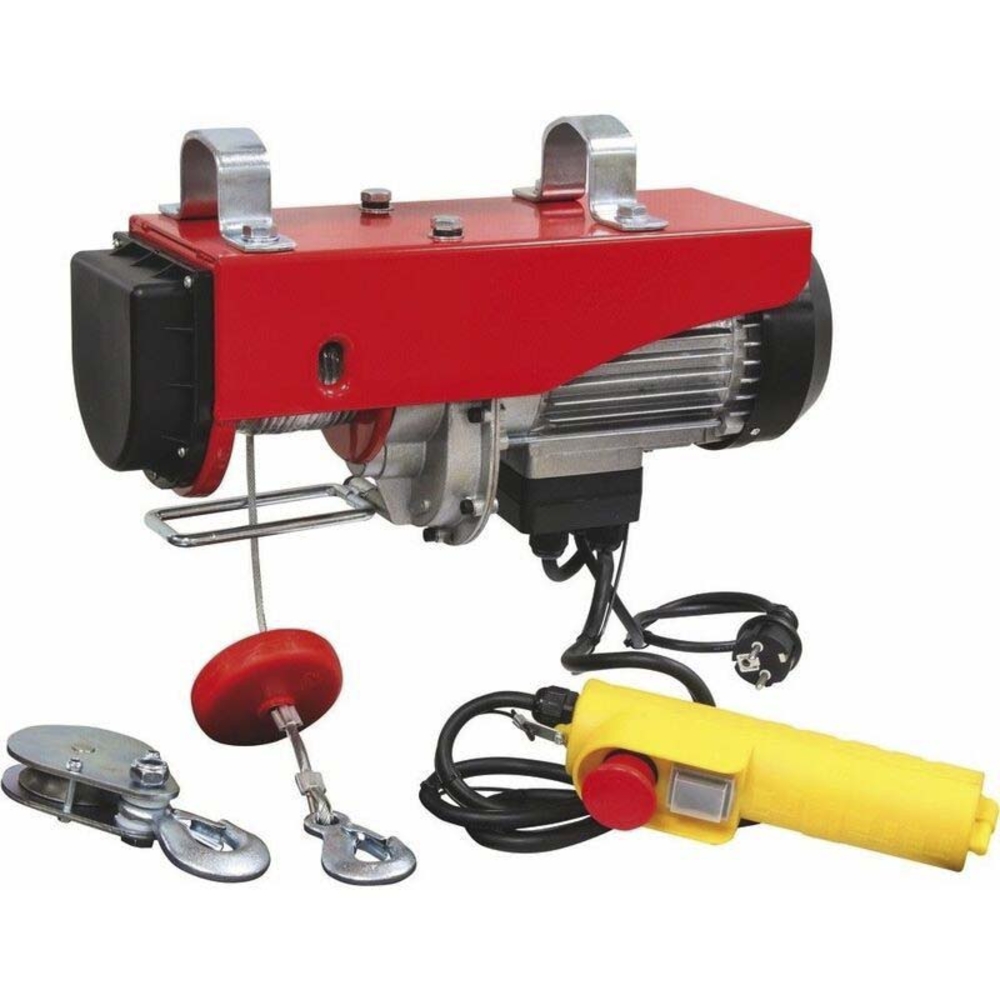

Palan électrique à câble 230V 500/990kg câble 18m DRAKKAR - 10807
Référence : S01510807
Découvrez Palan électrique à câble 230V 500/990kg câble 18m DRAKKAR - 10807 disponible à l'achat
- Charge maximale jusqu’à 990 kg avec poulie
- Hauteur de levage jusqu’à 18 m sans poulie
- Boîtier de commande à distance de 1,60 m
- Protection IP54 contre poussière et humidité
- Vitesse de levage jusqu’à 8 m/min sans poulie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Découvrez notre palan à câble électrique puissant et efficace, conçu pour des applications industrielles et de levage. Ce matériel robuste permet une charge maximale de 990 kg avec poulie et de 500 kg sans poulie, assurant ainsi une flexibilité d'utilisation selon vos besoins.
Son fonctionnement est facilité par un boîtier de commande à distance de 1,60 m, auquel s'ajoute une poulie de mouflage et deux brides pour une fixation sécurisée sur potence. Ce dispositif offre une vitesse de levage impressionnante de 4 m/min avec poulie et de 8 m/min sans poulie, avec une hauteur de levage atteignant 9 m avec poulie et 18 m sans poulie.
Les caractéristiques techniques remarquables incluent une puissance de 1600 W, une tension réseau de 230V-50Hz, un câble de 5,6 mm de diamètre, et une longueur de câble de 18 m. De plus, sa conception bénéficie d'une protection IP 54, garantissant une résistance à la poussière et à l'humidité, ce qui en fait un choix fiable pour divers environnements de travail.
Avec boîtier de commande à distance (longueur câble 1m60).
Livrés avec poulie de mouflage et 2 brides pour fixation sur potence.
Protection IP54.
Alimentation : 230V.
Composition :
Le dispositif est équipé d’un câble de 18 mètres de longueur et d’un câble de commande à distance de 1,60 mètre, facilitant son utilisation. La vitesse de levage est de 4 m/min avec poulie et de 8 m/min sans poulie, avec une hauteur de levage atteignant 9 mètres avec poulie et 18 mètres sans poulie. Le diamètre du câble est de 5,6 mm.
Le palan est livré avec une poulie de mouflage et deux brides pour une fixation sécurisée sur potence. Sa protection IP54 garantit une résistance efficace à la poussière et à l’humidité, ce qui le rend adapté à divers environnements de travail. Ses dimensions sont de 520 x 170 x 255 mm pour un poids de 33,8 kg.
Ce matériel combine performance, sécurité et praticité, avec un boîtier de commande à distance et des accessoires facilitant l’installation et l’usage. Il bénéficie d’une garantie de 3 ans.
Longueur du câble : 18m
Puissance : 1600W
Alimentation : 230V
Dimensions Lgxlgxh : 520x170x255mm
Hauteur levage avec poulie : 9m
Hauteur levage sans poulie : 18m
Ø du câble : 5,6mm
Charge maxi avec poulie : 990kg
Charge maxi sans poulie : 500kg
Vitesse de levage avec poulie : 4 m/min
Vitesse de levage sans poulie : 8 m/min
Type de protection : IP54
Type : à câble
Fourni avec : poulie de mouflage et 2 brides pour fixation sur potence
Longueur du câble télécommande : 1,60m
Poids article : 33.4KG
L'utilisation commence par l'appui sur le bouton de commande pour éliminer tout relâchement dans le câble d'acier, puis la charge est levée en maintenant le câble tendu. Le palan peut lever des charges jusqu'à la capacité maximale indiquée sur l'étiquette (500 kg sans poulie, 990 kg avec poulie). Il est important de ne pas dépasser cette charge ni de soulever des charges en biais ou de traction latérale.
Le palan est destiné à un usage en intérieur uniquement et ne doit pas être utilisé sous la pluie ou dans des environnements humides. Il est interdit de soulever des personnes ou des charges fixes et bloquées. En cas d'impossibilité de soulever une charge, il faut arrêter immédiatement la manœuvre et ne pas insister pour éviter une surcharge.
Le palan est commandé à distance via un boîtier avec un câble de 1,60 m. Lors du levage, le dispositif de sécurité de limite de position arrête automatiquement le palan lorsqu'il atteint les limites supérieures ou inférieures de levage. Si le déplacement vers le bas est trop rapide, un disjoncteur de protection se déclenche et arrête l'appareil.
Il est recommandé de vérifier régulièrement l'état du câble en acier, des interrupteurs, et de toutes les pièces mobiles. Le câble doit toujours être correctement enroulé sur le tambour avec un minimum de tours pour garantir un levage sécurisé.
En résumé, le palan s'utilise en positionnant la charge, en commandant le levage via le boîtier à distance, en respectant les charges maximales, les limites de position, et les conditions d'usage en intérieur. Toute surcharge ou fonctionnement anormal doit entraîner l'arrêt immédiat de l'appareil.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les capacités de levage du palan électrique DRAKKAR 10807 avec et sans poulie ?
Le palan permet de lever une charge maximale de 990 kg lorsqu’il est utilisé avec la poulie de mouflage, et jusqu’à 500 kg sans poulie. Ces limites doivent être strictement respectées pour garantir la sécurité et la longévité de l’appareil.
Quelle est la hauteur et la vitesse de levage selon l’utilisation avec ou sans poulie ?
Avec la poulie de mouflage, la hauteur maximale de levage est de 9 mètres avec une vitesse de 4 m/min. Sans poulie, la hauteur atteint 18 mètres avec une vitesse doublée de 8 m/min. Cette différence permet d’adapter le palan aux besoins spécifiques du chantier.
Comment assurer la sécurité lors de l’utilisation du palan électrique ?
Le palan est équipé de dispositifs de sécurité, notamment des limites de position qui arrêtent automatiquement l’appareil en fin de course. Un disjoncteur de protection coupe l’alimentation en cas de descente trop rapide. Il est interdit de soulever des charges en biais, de dépasser la charge maximale, ou de soulever des personnes.
Quels sont les critères techniques liés à l’installation et à l’alimentation électrique ?
Le palan se fixe sur un support rond, carré ou rectangulaire à l’aide des brides fournies. Il fonctionne sous tension 230 V – 50 Hz avec une puissance de 1600 W. En cas d’utilisation de rallonge, il faut respecter les sections de câble recommandées : 1,5 mm² jusqu’à 20 m et 2,5 mm² jusqu’à 50 m.
Quelles sont les conditions d’utilisation et d’environnement à respecter ?
Le palan est conçu pour un usage intérieur uniquement, avec une protection IP54 contre la poussière et l’humidité. Il ne doit pas être utilisé sous la pluie, dans des environnements humides ou exposé à des températures très basses. Le câble doit toujours être correctement enroulé avec au moins trois tours sur le tambour pour éviter tout dommage.
