Palan à chaine 1T 3m modèle industrie DRAKKAR - 15317

Référence : S01515317
Palan à chaine 1T 3m modèle industrie DRAKKAR - 15317
drakkar

Découvrez Palan à chaine 1T 3m modèle industrie DRAKKAR - 15317 disponible à l'achat

Les points clés
  • Capacité de levage jusqu’à 1 tonne
  • Chaîne de 3 mètres en acier robuste
  • Conception tout acier pour une grande durabilité
Voir plus
128,72 € TTC 107,27 € HT
Demander un devis gratuit
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.
Documents techniques :

Voir plus de documents

Carter boulonné sur flasque largement dimensionnée.
Longueur de chaîne 3m.
Fabrication tout acier.


Carter boulonné sur flasque largement dimensionnée.
Longueur de chaîne 3m.

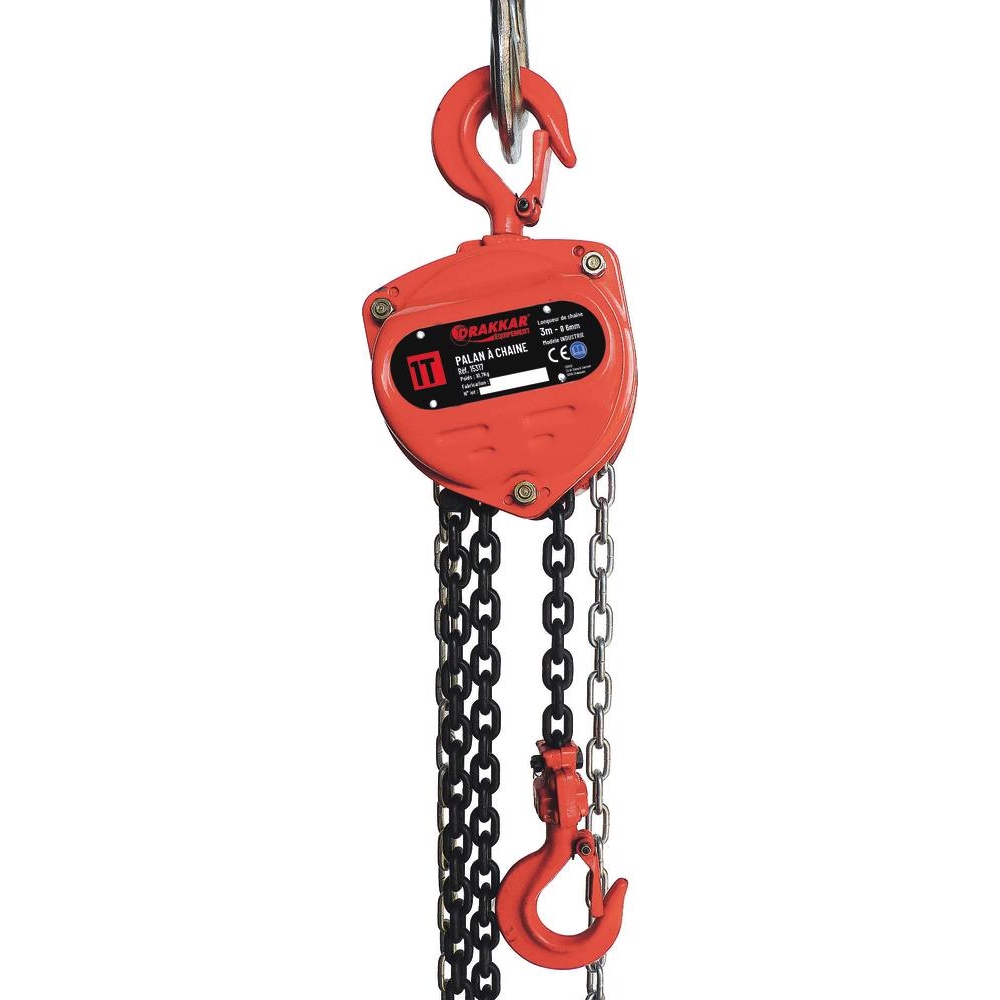

Palan à chaîne modèle industrie DRAKKAR, capacité de levage 1 tonne avec une hauteur de levage maximale de 3 mètres. Ce palan est équipé d’une chaîne unique d’une longueur de 3 mètres et d’un diamètre de maillon de 6 mm. Sa fabrication tout acier garantit robustesse et durabilité. Le carter est boulonné sur un flasque largement dimensionné pour une meilleure résistance. La force exercée lors du levage est de 340 N. Le poids total de l’appareil est de 12,5 kg. Ce palan est conçu pour des applications industrielles nécessitant un levage fiable et sécurisé.

Capacité : 1T
Force : 340N
Hauteur de levage max : 3m
Ø maillon : 6mm
Nb de chaine(s) : 1
Type : à chaîne
Longueur de la chaîne : 3m
Poids article : 11.2KG

S’assurer avant la manœuvre de l’état des crochets, du frein, de la chaîne, que la chaîne soit correctement huilée, et que la charge soit correctement fixée et installée sur le crochet. Utiliser uniquement la force manuelle pour manipuler le palan. Ne jamais tirer trop haut ou trop bas avec les chaînes. Ne jamais supprimer le linguet des crochets ni bloquer, ajuster ou supprimer les butées de fin de course pour aller au-delà des limites prévues. Ne pas utiliser l’appareil pour arracher, décoincer ou tirer latéralement. Amener toujours l’appareil à la verticale de la charge avant de la lever. Éviter les à-coups pour ne pas détériorer l’appareil. Arrêter la manœuvre et effectuer une inspection du palan à chaînes en cas de bruit ou comportement anormal.

Le palan est destiné à soulever et abaisser des charges manuellement dans des conditions ambiantes normales. Il ne doit pas être utilisé pour des tractions horizontales ou obliques. Les déplacements horizontaux doivent se faire à l’aide d’un chariot adapté.

Avant utilisation, vérifier que la structure supportant le palan peut le supporter, arrimer solidement le crochet de suspension, installer une chaîne de levage de longueur suffisante, et effectuer un essai dynamique sans charge pour vérifier l’absence de déformation et le bon fonctionnement.

Suspendre la charge dans l’axe du crochet, avec un angle inférieur à 60 degrés, sans suspendre la charge sur la pointe du crochet, et en s’assurant que le linguet de sécurité est fermé.

En cas de fonctionnement non conforme, notamment si la force de tirage devient excessive, cesser immédiatement l’utilisation. Ne pas utiliser le palan si la chaîne est tordue, gauchie, ou présente des défectuosités. Ne pas laisser de charge suspendue sans surveillance ni faire osciller la charge.

Après utilisation, nettoyer le palan et conserver la chaîne propre et correctement huilée. Stocker le palan dans un endroit sec, à l’abri des ambiances agressives.

Un programme d’inspection doit être établi, comprenant un examen visuel mensuel et un examen approfondi tous les six mois, portant sur l’état des crochets, de la chaîne, du frein et des autres organes. Remplacer tout élément suspect ou usagé.

Ainsi, l’utilisation consiste à manipuler manuellement le palan pour lever ou abaisser des charges suspendues, en respectant les consignes de positionnement, d’entretien et de contrôle pour assurer un fonctionnement conforme et sécurisé.

Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.

SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com



Découvrez la marque

Voir tous les produits
Trustpilot

Questions produits

Quelle est la capacité maximale de levage de ce palan à chaîne ?

Ce palan à chaîne DRAKKAR modèle industrie permet de soulever des charges jusqu’à 1 tonne. Cette capacité est clairement indiquée sur l’étiquette et dans les caractéristiques techniques.

Quelles sont les précautions à respecter avant et pendant l’utilisation du palan ?

Avant toute manœuvre, il est indispensable de vérifier l’état des crochets, du frein, et de la chaîne, qui doit être propre et correctement huilée. La charge doit être bien fixée sur le crochet, en veillant à ne pas suspendre la charge sur la pointe du crochet ni dépasser un angle de 60 degrés. Pendant l’usage, il faut éviter les à-coups, ne jamais tirer la charge en biais, ni bloquer ou ajuster les butées de fin de course.

Quelles sont les conditions d’installation et de positionnement du palan ?

Le palan doit être suspendu à une structure capable de supporter son poids et la charge. Le crochet de suspension doit être solidement arrimé. Pour l’installation avec un chariot, il faut choisir une poutre de capacité et largeur adaptées, avec des butées de fin de course installées aux extrémités. La charge doit toujours être suspendue dans l’axe du crochet, avec un angle inférieur à 60 degrés, et le linguet de sécurité doit être fermé.

Quels sont les éléments clés à contrôler lors de la maintenance du palan ?

Un programme d’inspection doit être mis en place, avec un examen visuel mensuel et un contrôle approfondi tous les six mois. Il faut vérifier l’état des crochets, de la chaîne, du frein et des butées de fin de course. Le palan doit être nettoyé annuellement au kérosène puis graissé. Il est important de maintenir la chaîne propre et huilée, sans utiliser de diluant ni dégraissant.

Quelles sont les limites d’utilisation spécifiques de ce palan à chaîne ?

Ce palan est conçu uniquement pour lever et abaisser des charges verticalement dans des conditions ambiantes normales. L’utilisation pour des tractions horizontales ou obliques est interdite. Il ne doit pas être utilisé pour arracher, décoincer, ou tirer latéralement. Il est interdit de laisser une charge suspendue sans surveillance ou de faire osciller la charge.
