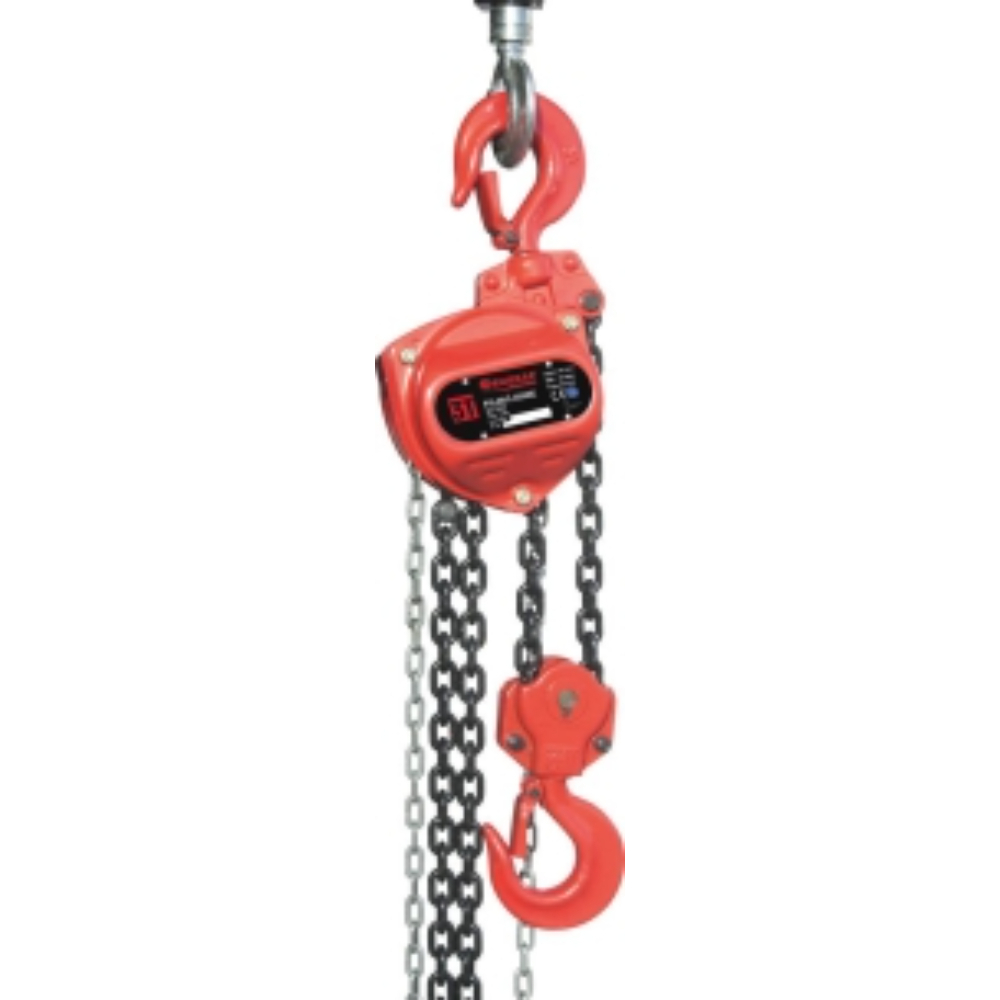

Palan à chaine 3T 3m modèle industrie DRAKKAR - 15329
Référence : S01515329
Découvrez Palan à chaine 3T 3m modèle industrie DRAKKAR - 15329 disponible à l'achat
- Capacité de levage jusqu'à 3 tonnes
- Longueur de chaîne de 3 mètres
- Construction robuste avec carter boulonné
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Mode d’emploi
1 document
Certificat
1 document
Voir plus de documents
Le palan à chaîne 3T 3m modèle industrie, un outil indispensable pour toutes vos opérations de levage. Conçu avec un carter boulonné sur une flasque largement dimensionnée, ce palan assure une robustesse et une durabilité exemplaires, même dans des conditions de travail exigeantes.
Avec une longueur de chaîne de 3 mètres, il est parfaitement adapté pour manipuler des charges allant jusqu'à 3 tonnes. Sa conception industrielle garantit une utilisation optimale et intuitive, permettant un fonctionnement fluide sans effort excessif. Que ce soit pour un usage professionnel ou dans un atelier, ce palan répond aux besoins de sécurité et d'efficacité. Choisissez le Palan à chaîne 3T 3m modèle industrie pour vos projets de levage avec confiance.
Carter boulonné sur flasque largement dimensionnée.
Longueur de chaîne 3m.
Ce palan dispose de deux chaînes d’une longueur de 3 mètres chacune, avec un diamètre de maillon de 7,1 mm. Il permet de lever des charges jusqu’à 3 tonnes avec une hauteur de levage maximale de 3 mètres. La force nécessaire pour actionner le mécanisme est de 390 N, ce qui assure un fonctionnement fluide sans effort excessif.
Le poids total de l’appareil est de 21,6 kg, ce qui facilite sa manipulation et son installation dans divers environnements industriels ou d’atelier. Ce palan à chaîne est adapté pour les opérations de levage nécessitant fiabilité et sécurité. Il bénéficie d’une garantie de 3 ans.
Caractéristiques techniques principales :
- Capacité de levage : 3 tonnes
- Hauteur de levage maximale : 3 mètres
- Nombre de chaînes : 2
- Longueur de chaque chaîne : 3 mètres
- Diamètre des maillons : 7,1 mm
- Force d’actionnement : 390 N
- Poids : 21,6 kg
- Construction : tout acier, carter boulonné sur flasque dimensionnée
Ce palan est conçu pour offrir une utilisation optimale et intuitive dans les environnements industriels, garantissant sécurité et efficacité pour les opérations de levage et de manutention.
Capacité : 3T
Force : 370N
Hauteur de levage max : 3m
Ø maillon : 7,1mm
Nb de chaine(s) : 2
Type : à chaîne
Longueur de la chaîne : 3m
Poids article : 22.3KG
Le palan est utilisé pour soulever et abaisser des charges manuellement dans des conditions ambiantes normales. L'utilisation pour des tractions horizontales ou obliques est interdite. Les déplacements horizontaux doivent se faire à l'aide d'un chariot. Avant toute installation, vérifier que la structure supporte le palan, arrimer solidement le crochet de suspension, installer une butée de fin de course à chaque extrémité de la coulisse de la poutre, et s'assurer que le palan peut bouger sans obstacle. La chaîne doit être montée conformément à la notice, huilée sans charge, puis effectuer quelques montées et descentes sans charge pour graisser les butées ou rotules des crochets.
La charge doit être suspendue dans l'axe du crochet, sans angle supérieur à 60 degrés, sans suspendre la charge sur la pointe du crochet, et le linguet de sécurité doit être fermé.
En cas de fonctionnement non conforme, arrêter immédiatement l'utilisation si la force de tirage devient excessive ou si le palan ne parvient pas à soulever la charge, vérifier l'absence de déformation ou de bruit anormal, et alerter les personnes compétentes.
Après toute manœuvre, nettoyer le palan à chaînes et le garder dans un endroit sec pour protéger contre la rouille et la corrosion. Laisser la chaîne propre et correctement huilée en permanence.
Le résultat attendu est un fonctionnement fluide du palan permettant de soulever et abaisser des charges jusqu'à la charge nominale, en évitant les à-coups et les usages inappropriés, pour assurer la sécurité et la durabilité de l'appareil.
Votre produit SODISE est garanti 2 ans. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. La facture d'achat sera à joindre à votre demande. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SODISE
85 ROUTE DE PONT GWIN LANNECHUEN
29510 - BRIEC
France
sav@sodise.com
Questions produits
Quelles sont les caractéristiques techniques principales du palan à chaîne 3T 3m modèle industrie DRAKKAR ?
Ce palan offre une capacité de levage de 3 tonnes avec une hauteur maximale de levage de 3 mètres. Il est équipé de deux chaînes de 3 mètres chacune, avec un diamètre de maillon de 7,1 mm. La force nécessaire pour actionner le mécanisme est de 390 N. Sa construction tout acier avec un carter boulonné sur une flasque largement dimensionnée garantit robustesse et durabilité.
Comment vérifier la sécurité avant d’utiliser ce palan à chaîne ?
Avant toute manœuvre, il faut s’assurer de l’état des crochets, du frein, de la chaîne, que la chaîne soit correctement huilée et que la charge soit bien fixée sur le crochet. Il est impératif de ne jamais supprimer le linguet des crochets ni bloquer ou ajuster les butées de fin de course. Toute anomalie sonore ou comportement anormal doit entraîner l’arrêt immédiat de l’utilisation et une inspection approfondie.
Quelles sont les conditions d’utilisation spécifiques à respecter pour ce palan ?
Ce palan est conçu pour soulever et abaisser des charges manuellement dans des conditions ambiantes normales. L’utilisation pour des tractions horizontales ou obliques est interdite. Les déplacements horizontaux doivent se faire avec un chariot adapté. Il est interdit d’utiliser le palan pour arracher, décoincer ou tirer latéralement, ainsi que de soulever des charges en biais.
Quelles sont les consignes d’installation à respecter ?
Il est essentiel de vérifier que la structure porteuse peut supporter le palan. Le crochet de suspension doit être solidement arrimé. Une butée de fin de course doit être installée à chaque extrémité de la coulisse de la poutre. La chaîne doit être montée conformément à la notice, huilée sans charge, puis quelques montées et descentes sans charge doivent être effectuées pour graisser les butées et rotules des crochets.
Quels sont les points clés pour la maintenance de ce palan à chaîne ?
Un programme d’inspection doit être établi, avec un examen visuel mensuel de l’état extérieur, des crochets, de la chaîne et du mécanisme. La chaîne doit être maintenue propre et huilée régulièrement avec un produit adapté. Un examen approfondi tous les 6 mois doit vérifier le bon fonctionnement du frein et l’état des pièces d’usure. Toute pièce suspecte doit être remplacée par un personnel compétent.
