Palan électrique a crochet 1000 kg 1 brin vitesse 1/4 m/mn levée 3 m RWM - 6053D14F

Palan électrique a crochet 1000 kg 1 brin vitesse 1/4 m/mn levée 3 m.

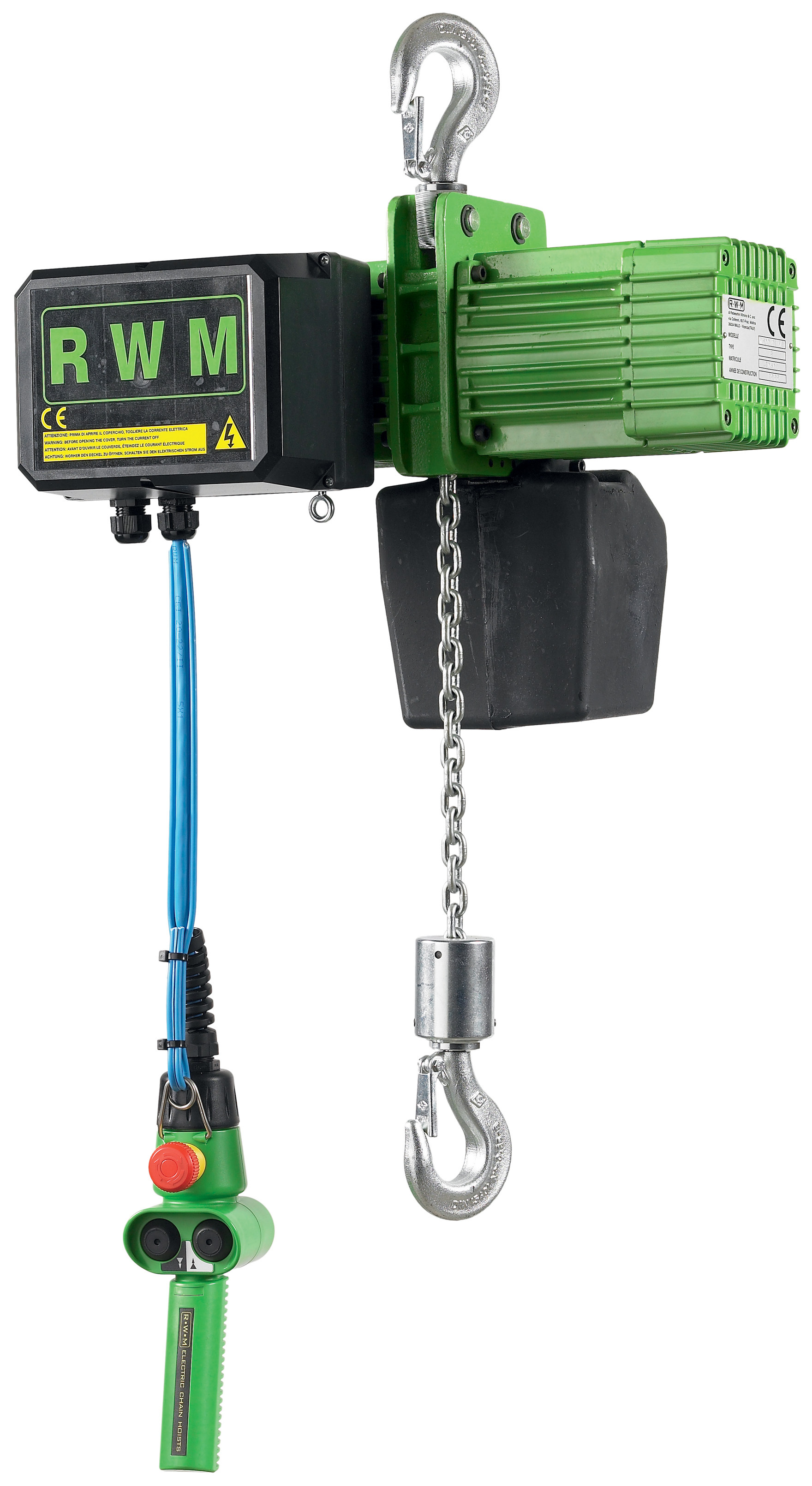

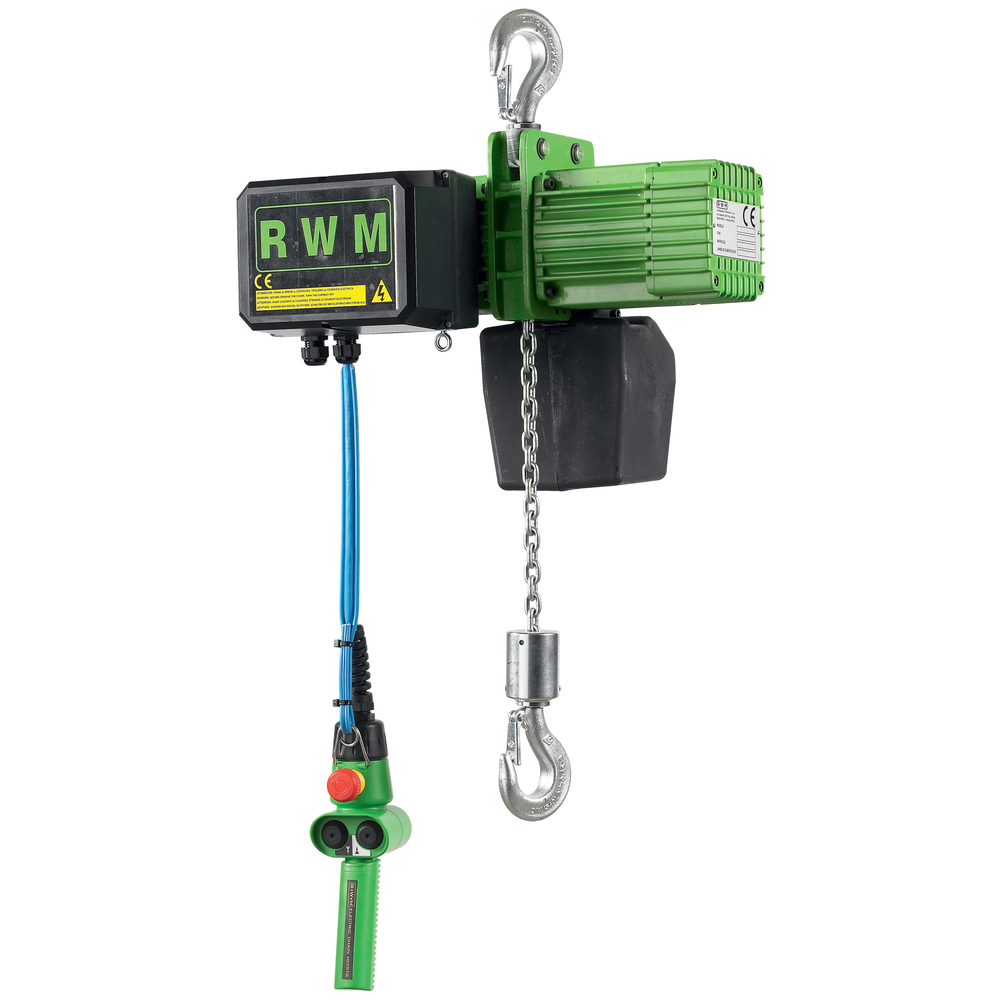

Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CROCHET
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 7
CMU (kg): 1000

Palan électrique à chaîne triphasé 230/400 V, référence 6053, avec une capacité maximale d’utilisation (CMU) de 1000 kg et une levée standard de 3 mètres. Le corps du palan est en aluminium, garantissant légèreté et robustesse. Il est équipé d’une chaîne de charge calibrée en acier allié avec traitement anti-corrosion, assurant une grande durabilité.

Le palan dispose d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Il est protégé par un indice IP 55, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.

Le dispositif intègre un limiteur de charge qui fait office de fin de course haut et bas, assurant la sécurité lors des opérations de levage. L’alimentation se fait en 230/400 volts triphasé 50 Hz, avec une commande basse tension (TBT) 24 V dotée d’un arrêt d’urgence.

Le moteur électrique fonctionne en intermittence de 40 % à une vitesse de 1/4 mètre par minute (vitesse 1/4 m/mn). Ce palan est classé FEM 2M.

Caractéristiques techniques principales :
- Diamètre de la chaîne : 7 mm
- CMU : 1000 kg
- Vitesse de levage : 1/4 mètre par minute
- Protection : IP 55 (sauf moteur ventilé)
- Commande : TBT 24 V avec arrêt d’urgence
- Corps en aluminium

Le palan est disponible en plusieurs types de suspente (par crochet, chariot libre, chariot à chaîne, chariot électrique) avec différentes puissances moteur et vitesses selon la configuration.

Performances et dimensions (extraits tableau page 2) pour la CMU 1000 kg :
- Nombre de brins : 1
- Diamètre chaîne : 7 mm
- Dimensions principales (exemple type F par crochet) : A = 440 mm, C = 470 mm
- Poids : entre 57 et 88 kg selon le type de suspente

Le produit bénéficie d’une garantie de 3 ans.

Applications : Levage et manutention industrielle nécessitant une capacité jusqu’à 1000 kg avec une vitesse lente et un fonctionnement en environnement protégé (IP55).

Recommandations d’utilisation : Ne pas dépasser la charge maximale indiquée, respecter les conditions d’intermittence du moteur (40 %), utiliser la commande TBT pour la sécurité, et prévoir un moteur ventilé pour les levées supérieures à 10 mètres.

Conditionnement, stockage et conservation : Non spécifiés dans la fiche.

Normes : Conforme à la directive 2006/42/CE relative aux équipements de levage.

Avantages :
- Construction robuste en aluminium
- Chaîne traitée anti-corrosion
- Guide chaîne intégré pour un glissement précis
- Limiteur de charge intégré pour sécurité accrue
- Commande basse tension avec arrêt d’urgence
- Garantie 3 ans

Ce palan électrique est adapté aux opérations de levage précises et sécurisées dans les environnements industriels, avec une bonne protection contre la corrosion et les intempéries.
