Palan électrique a crochet 125 kg 1 brin vitesse 3/12 m/mn levée 3 m RWM - 6053A31F

Palan électrique a crochet 125 kg 1 brin vitesse 3/12 m/mn levée 3 m.

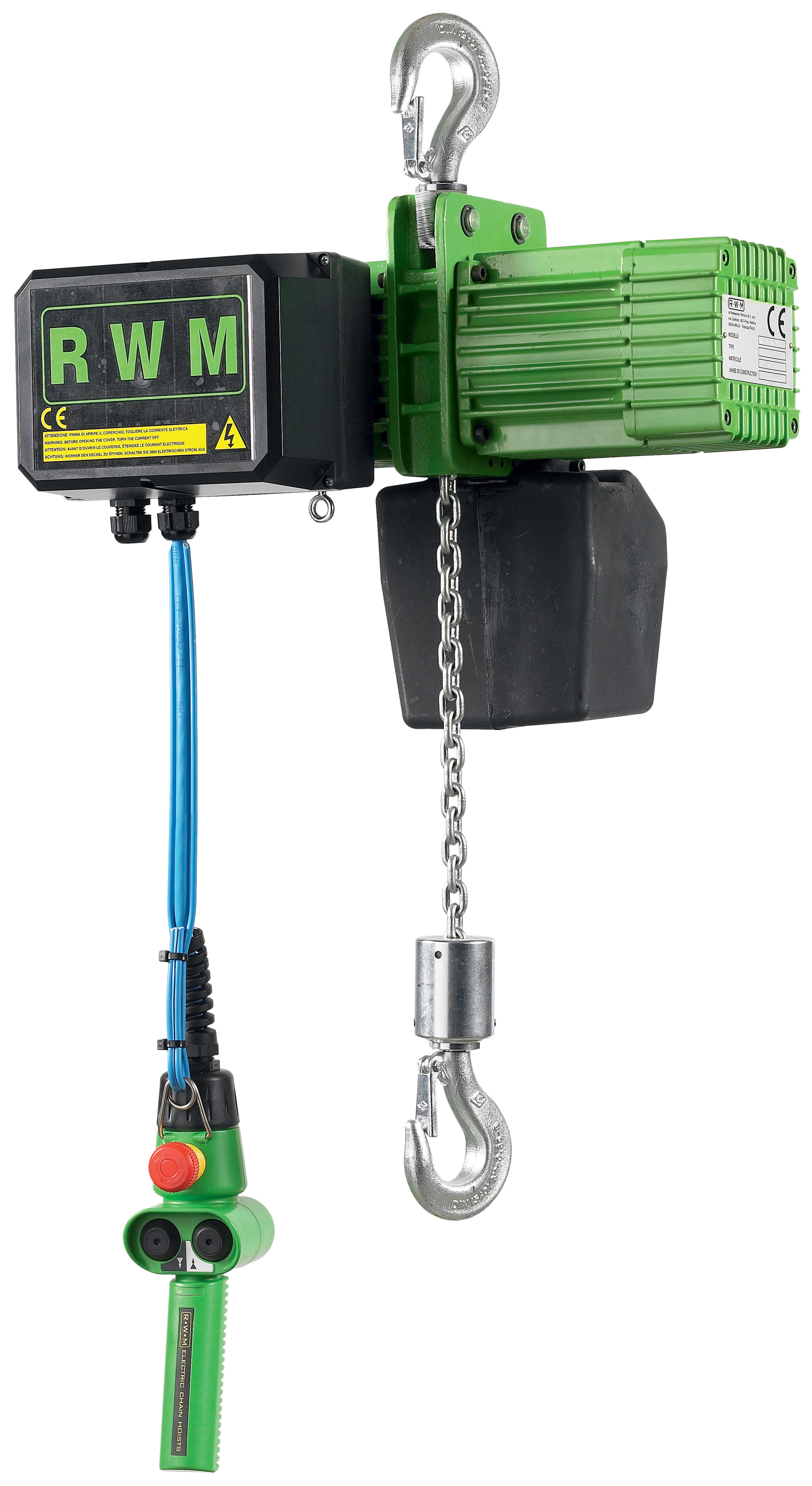

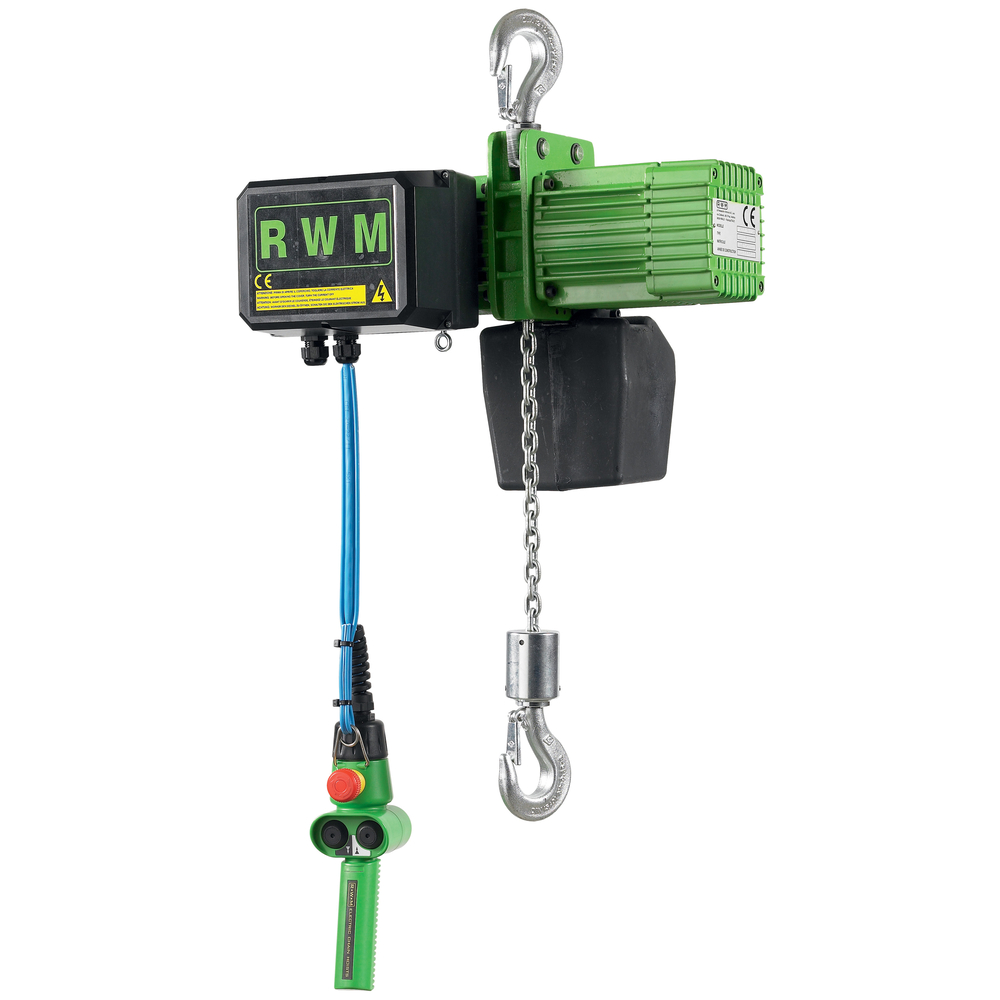

Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CROCHET
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 4
CMU (kg): 125

Palan électrique à chaîne triphasé 230/400 V, référence 6053, avec levée standard de 3 mètres. Corps du palan en aluminium assurant légèreté et robustesse. Protection IP 55 (sauf si moteur ventilé pour hauteurs supérieures à 10 mètres). Chaîne de charge calibrée en acier allié avec traitement anti-corrosion garantissant durabilité.

Le palan est équipé d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Limiteur de charge intégré faisant office de fin de course haut et bas, assurant la sécurité lors des opérations de levage.

Alimentation électrique en 230/400 volts triphasé 50 Hz avec commande TBT 24 V incluant un arrêt d’urgence. Classe FEM 2M.

Moteur électrique conçu pour un fonctionnement intermittent de 40 %, avec une vitesse de levée à deux vitesses : 3 m/min et 12 m/min.

Caractéristiques techniques principales :
- Capacité maximale d’utilisation (CMU) : 125 kg
- Diamètre de la chaîne : 4 mm
- Nombre de brins : 1
- Vitesse de levée : 3 m/min (vitesse lente), 12 m/min (vitesse rapide)
- Commande : TBT 24 V avec arrêt d’urgence
- Limiteur de charge avec fin de course haut et bas
- Protection IP 55 (sauf usage moteur ventilé pour hauteurs > 10 m)
- Corps en aluminium
- Chaîne en acier allié avec traitement anti-corrosion

Types de suspentes disponibles :
- Suspente par crochet (type F)
- Suspente par chariot libre (type CS)
- Suspente par chariot à chaîne (type CM)
- Suspente par chariot électrique (type CE)

Dimensions principales (pour type F) :
- Hauteur A : 360 mm
- Longueur C : 440 mm
- Ø galet : 50 mm

Poids :
- Palan avec suspente type F/CS : environ 27 à 33 kg
- Palan avec suspente type CM/CE : environ 43 à 57 kg selon configuration

Performances :
- Puissance moteur : 0,5 kW pour CMU 125 kg
- Vitesse de direction pour chariots électriques : 7 m/min (1 vitesse), 7 et 14 m/min (2 vitesses)
- Puissance chariot électrique : 0,2 kW (CMU 0,125 à 2T), 0,1 et 0,2 kW (2 vitesses)

Normes et certifications :
- Conforme directive 2006/42/CE (équipement de levage)
- Garantie 3 ans

Conditions d’utilisation et recommandations :
- Usage en intérieur ou extérieur avec protection IP 55
- Pour levées supérieures à 10 mètres, utiliser moteur ventilé adapté
- Respecter les limites de charge et les vitesses indiquées
- Utilisation conforme aux normes FEM 2M

Avantages produit :
- Construction robuste en aluminium pour légèreté et résistance
- Chaîne traitée anti-corrosion pour une longue durée de vie
- Guide chaîne intégré pour un levage précis et sécurisé
- Limiteur de charge double fonction (fin de course)
- Commande en basse tension avec arrêt d’urgence pour sécurité accrue
- Plusieurs types de suspentes pour s’adapter à différentes configurations de levage

Conditionnement, stockage et conservation :
- Stocker dans un endroit sec, à l’abri de l’humidité et des intempéries
- Maintenir les chaînes lubrifiées et vérifier régulièrement l’état des composants
- Respecter les consignes de maintenance périodique pour garantir performance et sécurité

Ce palan électrique est adapté aux opérations de levage léger jusqu’à 125 kg, dans des environnements industriels ou de manutention nécessitant précision, sécurité et fiabilité.
