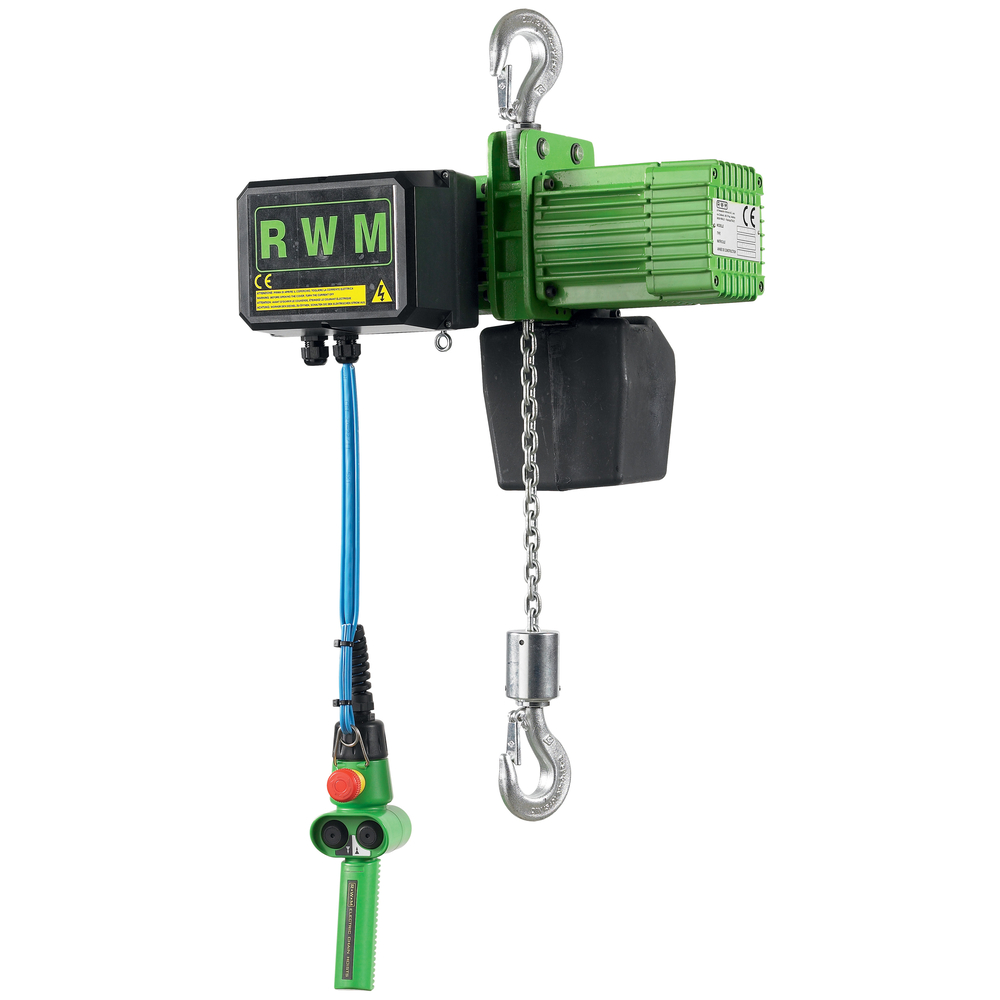

Palan électrique a crochet 250 kg 1 brin vitesse 1/4 m/mn levée 3 m RWM - 6053B14F

Palan électrique à chaîne triphasé 230/400 V avec levée standard de 3 mètres et capacité de charge maximale (CMU) de 250 kg. Le corps du palan est en aluminium, assurant légèreté et robustesse. La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour une meilleure durabilité.

Le palan R-W-M est équipé d’un guide chaîne entaillé intégré dans le corps central, fabriqué en une seule pièce, ce qui permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Il dispose également d’un limiteur de charge qui fait office de fin de course en haut et en bas, garantissant la sécurité lors des opérations de levage.

Le moteur électrique fonctionne en intermittence à 40 % avec une vitesse de levage de 1/4 mètre par minute (vitesse 1/4 m/mn). L’alimentation est en 230/400 volts triphasé, 50 Hz, avec une commande en très basse tension (TBT) 24 V incluant un arrêt d’urgence. Le palan est conforme à la classe FEM 2M.

Protection IP 55 assurée, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs de levée supérieures à 10 mètres.

Caractéristiques techniques principales :
- Diamètre de la chaîne : 4 mm
- Capacité maximale d’utilisation (CMU) : 250 kg
- Vitesse de levage : 1/4 mètre par minute
- Corps en aluminium
- Commande TBT 24 V avec arrêt d’urgence
- Limiteur de charge avec fin de course haut et bas
- Classe FEM 2M
- Protection IP 55 (hors moteur ventilé pour hauteurs > 10 m)

Le palan peut être suspendu par crochet (type F) ou par chariot libre (type CS) ou chariot à chaîne (type CM) ou chariot électrique (type CE), offrant différentes options d’installation selon les besoins.

Dimensions principales (pour type F, levée 3 m) :
- Hauteur A : 360 mm
- Largeur C : 440 mm
- Poids : environ 27 à 33 kg selon le type de suspension

Le moteur électrique a une puissance de 0,5 kW pour ce modèle, avec un fonctionnement adapté aux cycles d’utilisation intermittents.

Le palan est garanti 3 ans.

Usage et applications : levage et manutention de charges jusqu’à 250 kg dans des environnements industriels ou d’atelier, avec une sécurité accrue grâce au limiteur de charge et à la commande en très basse tension.

Recommandations d’utilisation :
- Ne pas dépasser la capacité maximale de 250 kg
- Utiliser le palan dans des conditions compatibles avec la protection IP 55
- Respecter les cycles d’utilisation intermittents pour préserver la durée de vie du moteur
- Prévoir un moteur ventilé pour des levées supérieures à 10 mètres

Avantages produit :
- Construction robuste en aluminium pour une meilleure résistance et légèreté
- Chaîne traitée anti-corrosion pour une longévité accrue
- Guide chaîne intégré pour un fonctionnement précis et fluide
- Limiteur de charge assurant la sécurité en fin de course
- Commande en basse tension avec arrêt d’urgence pour la sécurité de l’opérateur

Conditionnement, stockage et conservation :
- Stocker dans un environnement sec et propre
- Protéger de l’humidité excessive et des chocs mécaniques
- Vérifier régulièrement l’état de la chaîne et des dispositifs de sécurité avant usage

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE sur les équipements de levage
- Classe FEM 2M attestant des performances et de la durabilité du palan

Cette synthèse reprend l’ensemble des informations techniques et fonctionnelles extraites de la fiche produit LEVAC réf. 6053, pages 1 et 2.
