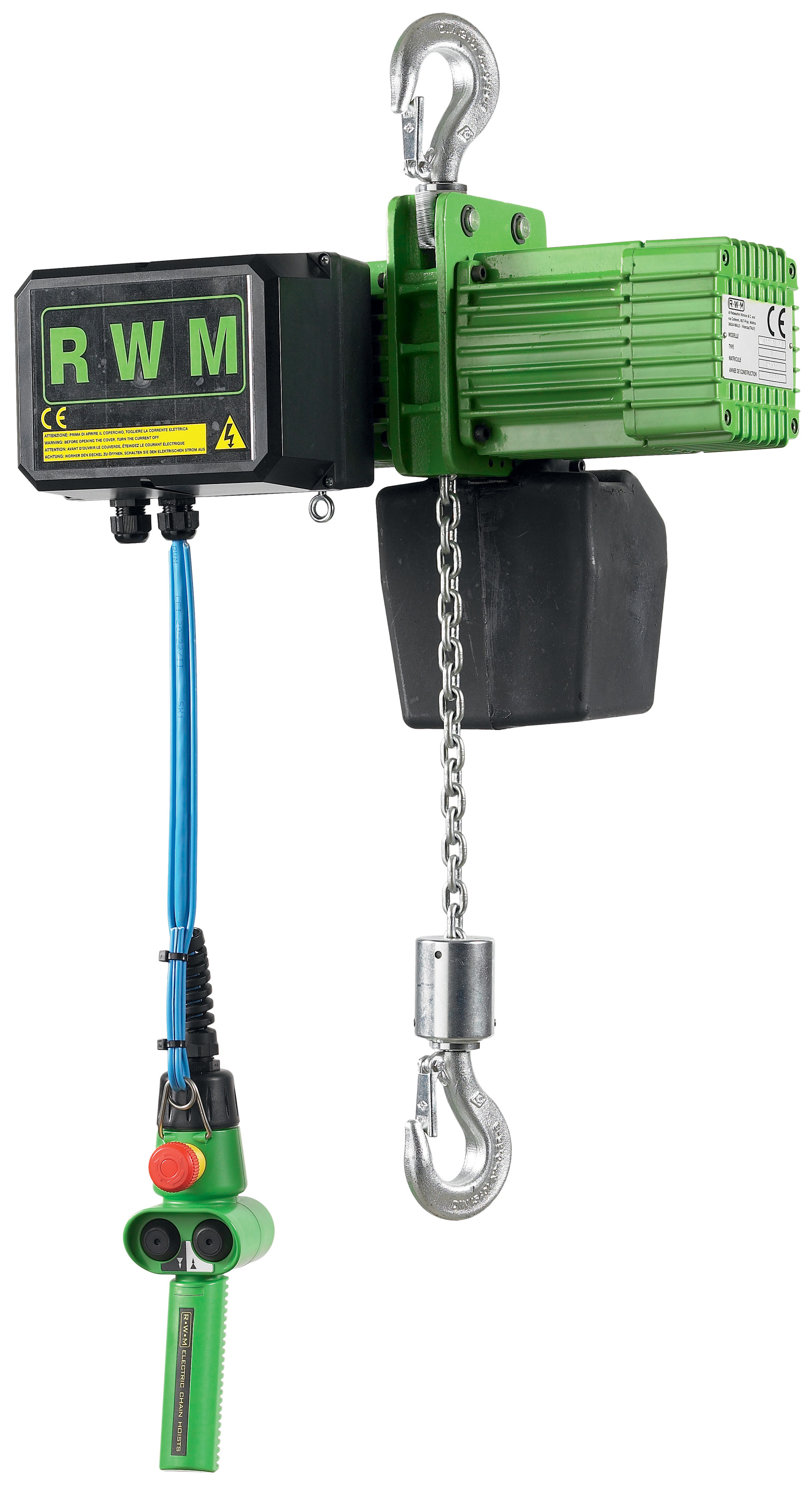

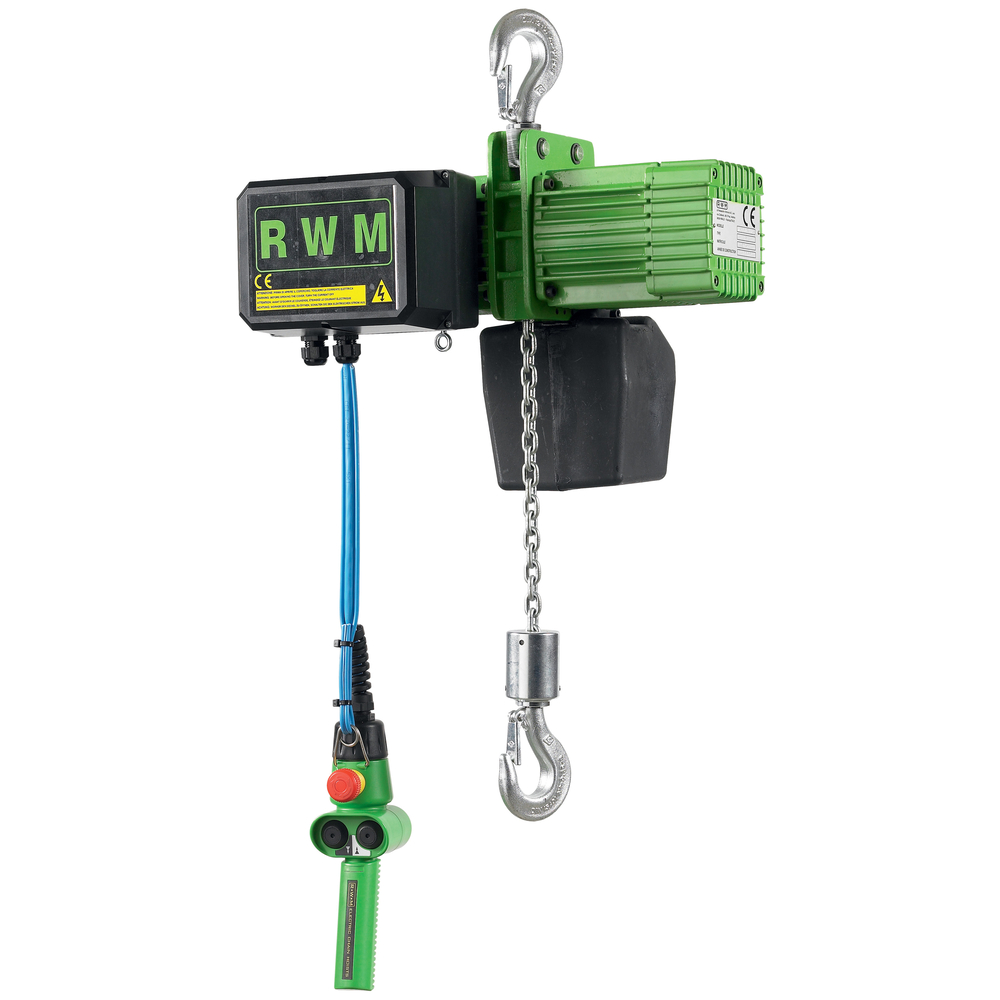

Palan électrique a crochet 250 kg 1 brin vitesse 8 m/mn levée 3 m RWM - 6053B8F

Palan électrique a crochet 250 kg 1 brin vitesse 8 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CROCHET
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 4
CMU (kg): 250

Palan électrique à chaîne triphasé 230/400 V, référence 6053, avec une capacité de levage maximale (CMU) de 250 kg. Ce palan est équipé d’un crochet et d’un brin unique, avec une vitesse de levée de 8 mètres par minute et une hauteur de levée standard de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse.

Le palan bénéficie d’une protection IP55, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres. La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion, garantissant durabilité et résistance. Un guide chaîne entaillé dans le corps central, construit en une seule pièce, permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.

Le palan est équipé d’un limiteur de charge qui fait également office de fin de course haut et bas, assurant la sécurité lors des opérations de levage. L’alimentation électrique est en 230/400 volts triphasé, 50 Hz, avec une commande à très basse tension (TBT) de 24 V intégrant un arrêt d’urgence. La classe FEM est 2M.

Le moteur électrique fonctionne en intermittence à 40 % pour les palans à une vitesse de levage de 30+10 m/min, et dispose de deux vitesses pour les modèles concernés. Le palan peut être suspendu par crochet (type F), par chariot libre (type CS), par chariot à chaîne (type CM) ou par chariot électrique (type CE), offrant une grande flexibilité d’installation.

Caractéristiques techniques principales :
- Matière dominante : aluminium pour le corps du palan
- Diamètre de la chaîne : 4 mm
- Capacité maximale d’utilisation (CMU) : 250 kg
- Vitesse de levée : 8 m/min
- Hauteur de levée standard : 3 m
- Protection IP55 (sauf moteur ventilé pour hauteurs > 10 m)
- Commande TBT 24 V avec arrêt d’urgence
- Limiteur de charge avec fin de course haut et bas
- Classe FEM 2M

Dimensions principales (pour type F, suspension par crochet) :
- A (hauteur) : 360 mm
- C (largeur) : 440 mm
- Poids : environ 27 à 33 kg selon le type de suspension

Avantages produit :
- Construction robuste avec corps en aluminium léger et résistant
- Chaîne traitée anti-corrosion pour une longue durée de vie
- Guide chaîne intégré assurant un fonctionnement précis et fluide
- Limiteur de charge assurant la sécurité des opérations
- Polyvalence d’installation avec plusieurs types de suspentes disponibles
- Commande sécurisée en très basse tension avec arrêt d’urgence

Conditions d’utilisation et recommandations :
- Usage recommandé pour des hauteurs de levée jusqu’à 10 mètres sans moteur ventilé
- Protection IP55 adaptée à des environnements industriels standards
- Fonctionnement intermittent à 40 % pour préserver la durée de vie du moteur

Garantie : 3 ans

Le palan est livré prêt à être installé avec les options de suspension adaptées selon le type d’utilisation souhaité (crochet, chariot libre, chariot à chaîne, chariot électrique). Le choix du type de chariot et de suspension doit correspondre à la charge et à la configuration de levage.

Cette solution de levage est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, assurant la sécurité et la conformité réglementaire.

Stockage et conservation :
- Conserver dans un environnement sec et propre
- Éviter l’exposition prolongée à des agents corrosifs en dehors des protections prévues

Cette fiche produit synthétise les caractéristiques techniques, les usages et les conditions d’emploi du palan électrique RWM 250 kg, référence 6053, pour un usage industriel sécurisé et performant.
