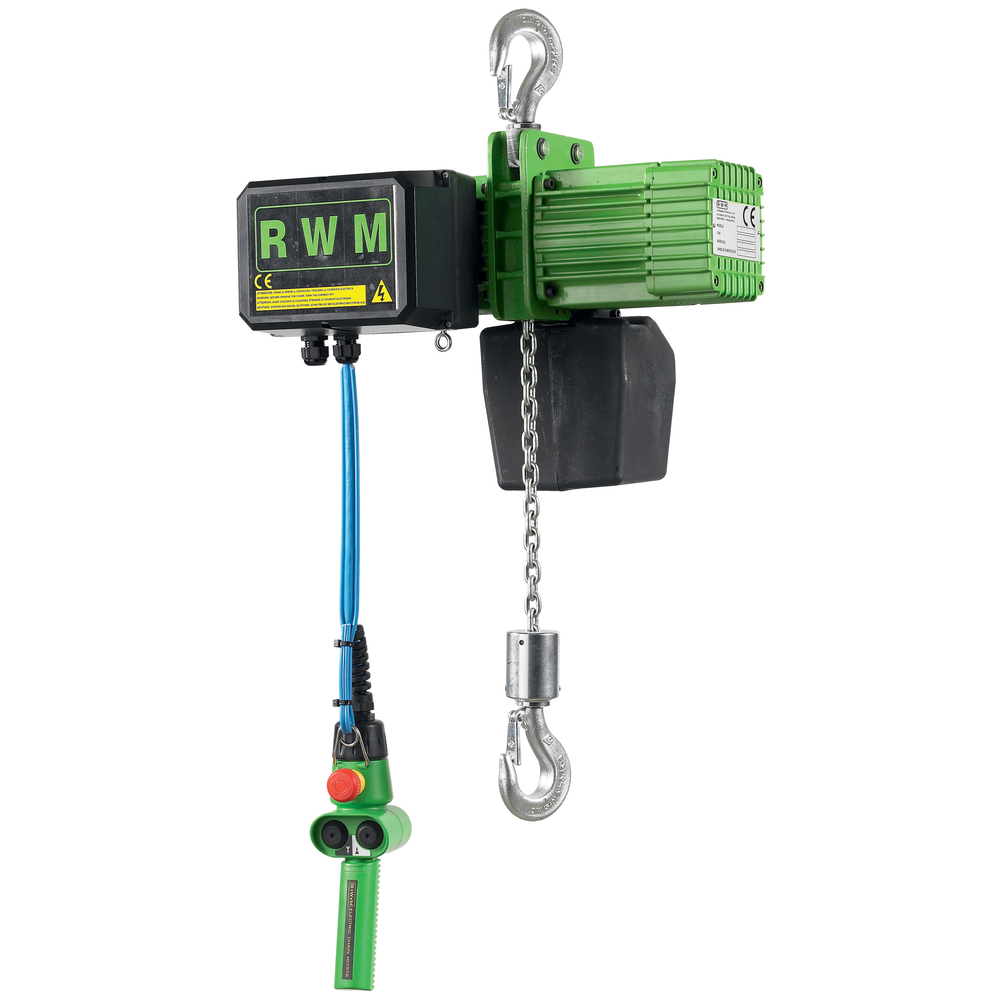

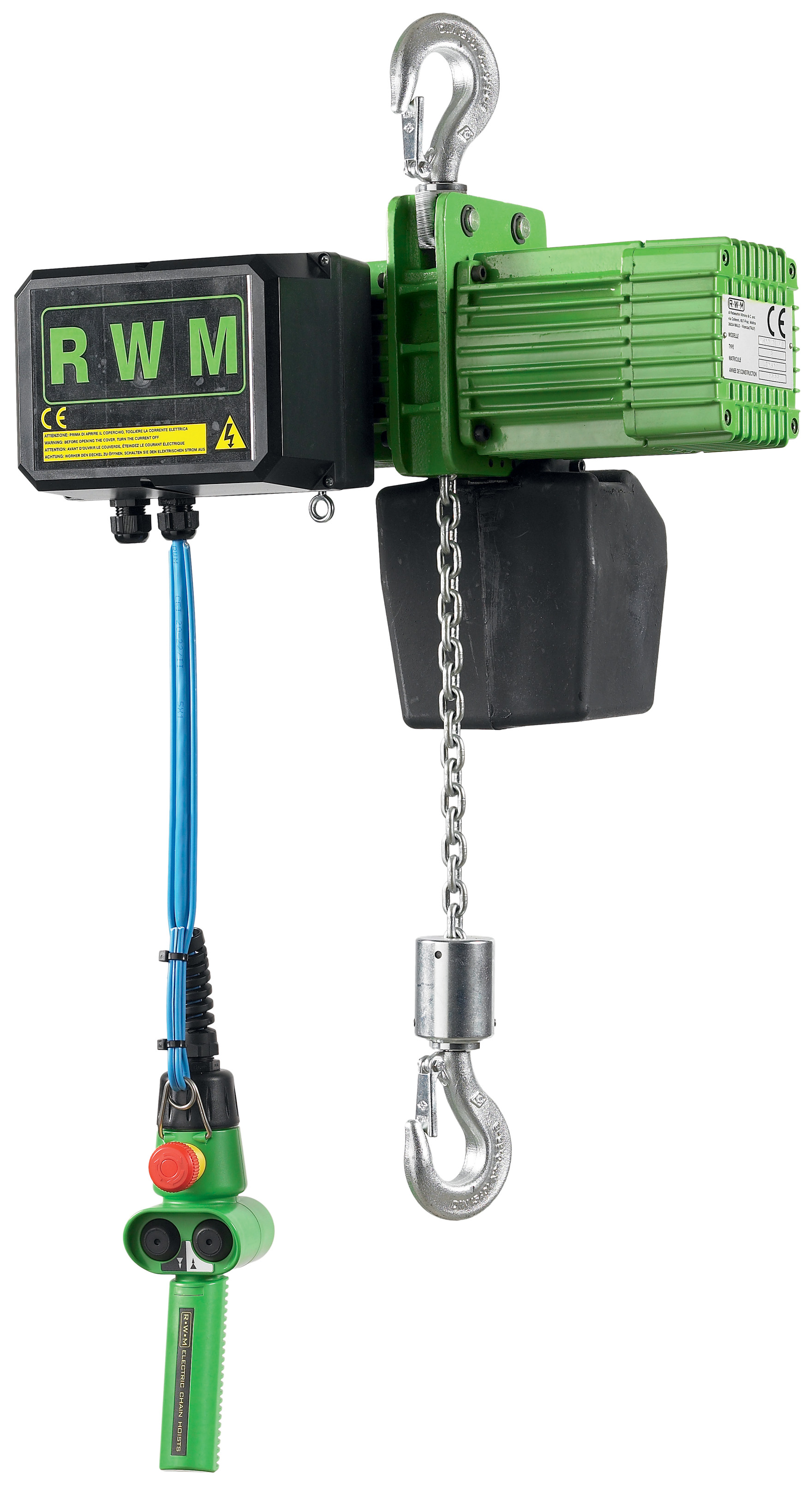

Palan électrique a crochet 500 kg 1 brin vitesse 1/4 m/m levée 3 m RWM - 6053C14F

Palan électrique a crochet 500 kg 1 brin vitesse 1/4 m/m levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CROCHET
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 5
CMU (kg): 500

Palan électrique à chaîne triphasé 230/400 V, référence 6053, capacité maximale d’utilisation (CMU) de 500 kg avec un brin unique. La levée standard est de 3 mètres. Le corps du palan est en aluminium, garantissant légèreté et robustesse. La protection est de type IP 55, sauf si un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres.

La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour assurer durabilité et résistance. Le palan est équipé d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge sert aussi de fin de course haut et bas, sécurisant les opérations.

L’alimentation électrique est en 230/400 volts triphasé 50 Hz, avec une commande à très basse tension (TBT) 24 V incluant un arrêt d’urgence. La classe FEM est 2M, adaptée aux usages industriels standard.

Le moteur électrique fonctionne en intermittence à 40 % pour les palans avec une vitesse unique de 30+10 m/min, et à deux vitesses pour d’autres modèles. Pour ce palan 500 kg, la vitesse de levage est de 4 m/min. Le diamètre de la chaîne est de 5 mm.

Le palan peut être suspendu par crochet (type F), par chariot libre (type CS), par chariot à chaîne (type CM) ou par chariot électrique (type CE), avec des dimensions spécifiques selon le type de suspente :

- Suspension par crochet (type F) : hauteur A = 375 mm, largeur C = 440 mm, diamètre galet 50 mm, poids 45 à 59 kg selon le type de chariot.
- Suspension par chariot libre (type CS) : hauteur A = 395 mm, largeur C = 440 mm.
- Suspension par chariot à chaîne (type CM) : hauteur A = 415 mm, largeur C = 470 mm.
- Suspension par chariot électrique (type CE) : hauteur A = 415 mm, largeur C = 470 mm.

Le palan est compatible avec différents types de chariots électriques et manuels, permettant une adaptation aux besoins spécifiques de levage.

Caractéristiques techniques détaillées :

- Matière dominante : aluminium pour le corps du palan
- Diamètre chaîne : 5 mm
- CMU : 500 kg
- Vitesse de levage : 4 m/min
- Alimentation : 230/400 V triphasé, 50 Hz
- Commande : TBT 24 V avec arrêt d’urgence
- Protection : IP 55 (hors moteur ventilé pour hauteurs > 10 m)
- Limiteur de charge avec fin de course haut et bas intégré

Performances :

- Fonctionnement intermittent à 40 %
- Vitesse unique de levage 4 m/min
- Classe FEM 2M

Avantages produit :

- Corps en aluminium léger et robuste
- Chaîne traitée anti-corrosion pour une longue durée de vie
- Guide chaîne intégré pour un glissement précis
- Limiteur de charge assurant la sécurité des opérations
- Plusieurs options de suspente pour une grande flexibilité d’utilisation
- Commande sécurisée en TBT avec arrêt d’urgence

Conditions d’utilisation :

- Utilisation en environnement nécessitant une protection IP 55
- Pour hauteurs supérieures à 10 mètres, usage d’un moteur ventilé recommandé
- Respect des cycles d’intermittence pour préserver la durée de vie du moteur

Conditionnement, stockage et conservation :

- Stocker dans un environnement sec et propre, à l’abri des chocs et de l’humidité excessive
- Vérifier régulièrement l’état de la chaîne et des organes de sécurité avant utilisation

Normes et certifications :

- Conforme à la directive européenne 2006/42/CE sur les équipements de levage
- Garantie 3 ans

Ce palan électrique RWM est conçu pour des opérations de levage industrielles nécessitant fiabilité, sécurité et adaptabilité, avec un excellent rapport poids/performances grâce à son corps en aluminium et ses composants de qualité.
