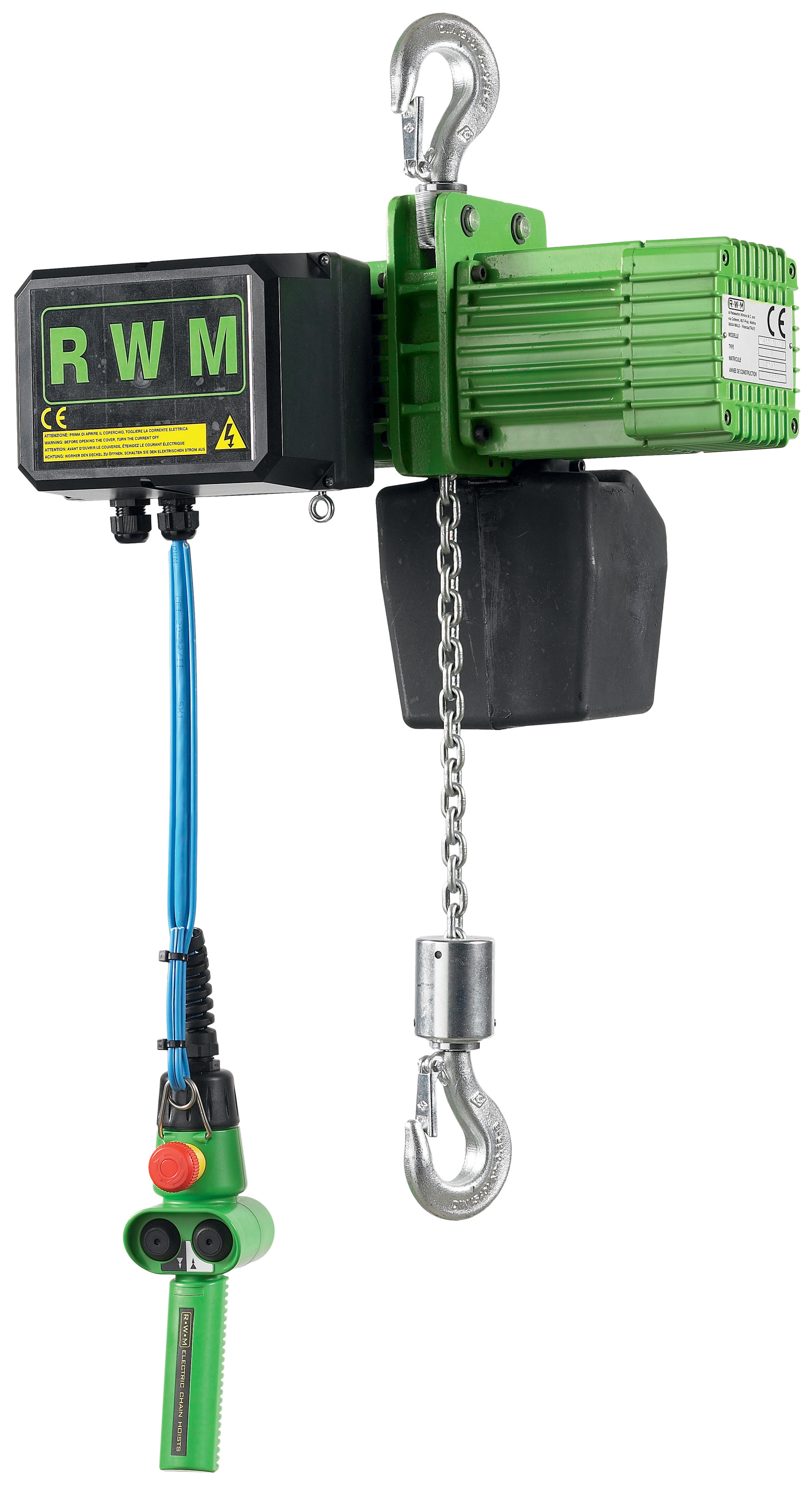

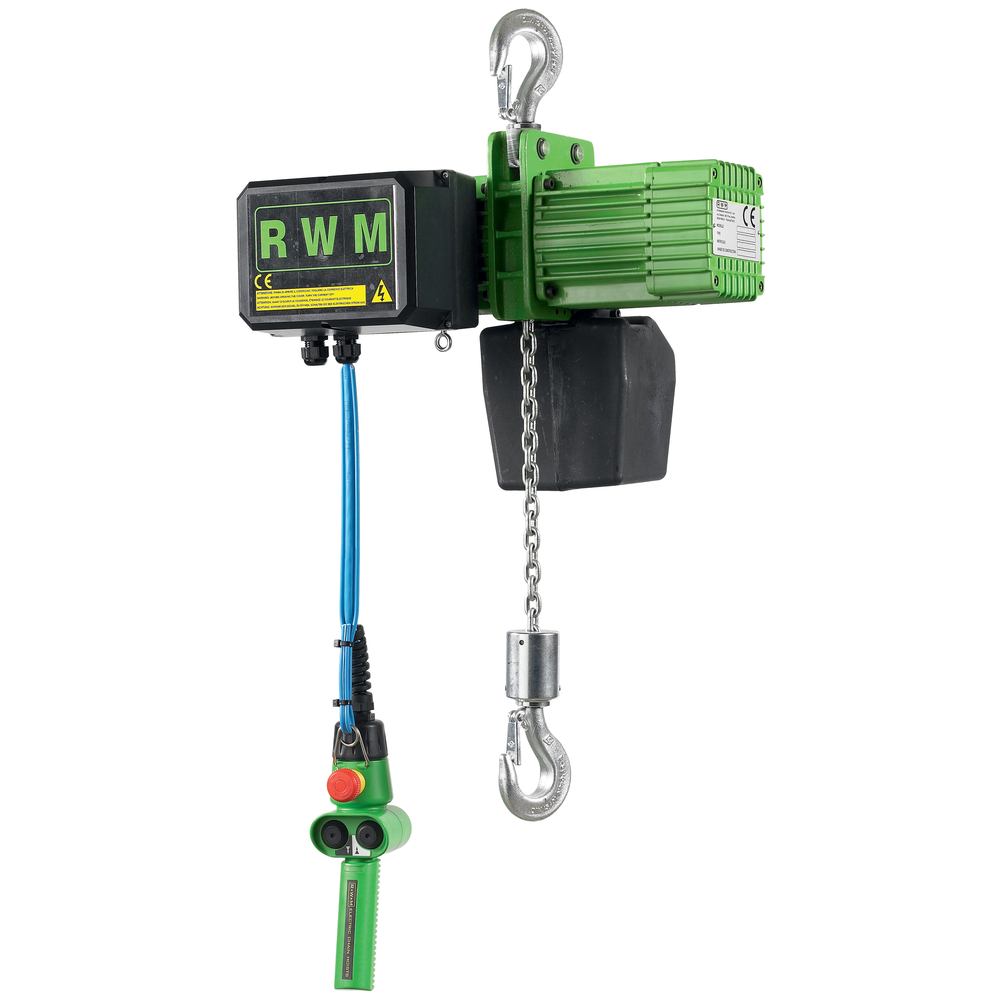

Palan électrique a crochet 500 kg 1 brin vitesse 12 m/mn levée 3 m RWM - 6053C12F

Palan électrique a crochet 500 kg 1 brin vitesse 12 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CROCHET
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 5
CMU (kg): 500

Palan électrique à chaîne triphasé 230/400 V, référence 6053, conçu pour une levée standard de 3 mètres avec un corps en aluminium. Ce palan dispose d’une capacité maximale d’utilisation (CMU) de 500 kg avec une vitesse de levage de 12 m/min pour un brin unique. Il est équipé d’un crochet de suspension (type F) et fonctionne avec une alimentation électrique 230/400 V triphasé 50 Hz.

Le palan est protégé par un indice IP 55, sauf dans le cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres. La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion, assurant robustesse et durabilité. Un guide chaîne entaillé dans le corps central en une seule pièce garantit un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.

Le palan intègre un limiteur de charge servant également de fin de course haut et bas, ainsi qu’un fin de course de direction pour palan à chariot électrique. La commande est en très basse tension (TBT) 24 V avec arrêt d’urgence pour plus de sécurité. Le moteur électrique fonctionne en intermittence à 40 % avec une vitesse de 30+10 m/min pour les versions à deux vitesses.

Caractéristiques techniques principales :
- Matière dominante : aluminium pour le corps du palan
- Diamètre de la chaîne : 5 mm
- Capacité maximale d’utilisation (CMU) : 500 kg
- Vitesse de levage : 12 m/min (pour 1 brin)
- Classe FEM 2M
- Protection IP 55 (sauf moteur ventilé pour hauteurs >10 m)
- Commande TBT 24 V avec arrêt d’urgence

Dimensions (pour le type de suspension par crochet, code C4F) :
- A (hauteur) : 375 mm
- C (longueur) : 440 mm
- Ø galet : 50 mm
- Poids : entre 45 et 59 kg selon le type de suspension

Le palan est garanti 3 ans. Il est compatible avec différents types de suspentes (par crochet, chariot libre, chariot à chaîne ou électrique) et peut être intégré à des systèmes de levage avec chariots électriques à une ou deux vitesses, avec une vitesse de direction de 7 à 14 m/min selon le modèle.

Avantages :
- Construction robuste en aluminium avec chaîne traitée anti-corrosion
- Guide chaîne intégré pour un fonctionnement précis et fluide
- Limiteur de charge et fins de course pour sécurité et protection des équipements
- Commande en basse tension avec dispositif d’arrêt d’urgence
- Adaptabilité à plusieurs types de suspentes et chariots

Conditions d’utilisation :
- Usage en intérieur ou extérieur protégé, avec attention particulière à la hauteur de levée (moteur ventilé nécessaire au-delà de 10 m)
- Respect des cycles d’intermittence moteur (40 %) pour assurer la longévité

Le palan est livré prêt à être intégré dans des installations de levage nécessitant une capacité de 500 kg avec une levée standard de 3 mètres, idéal pour des applications industrielles variées nécessitant un levage précis et sécurisé.
