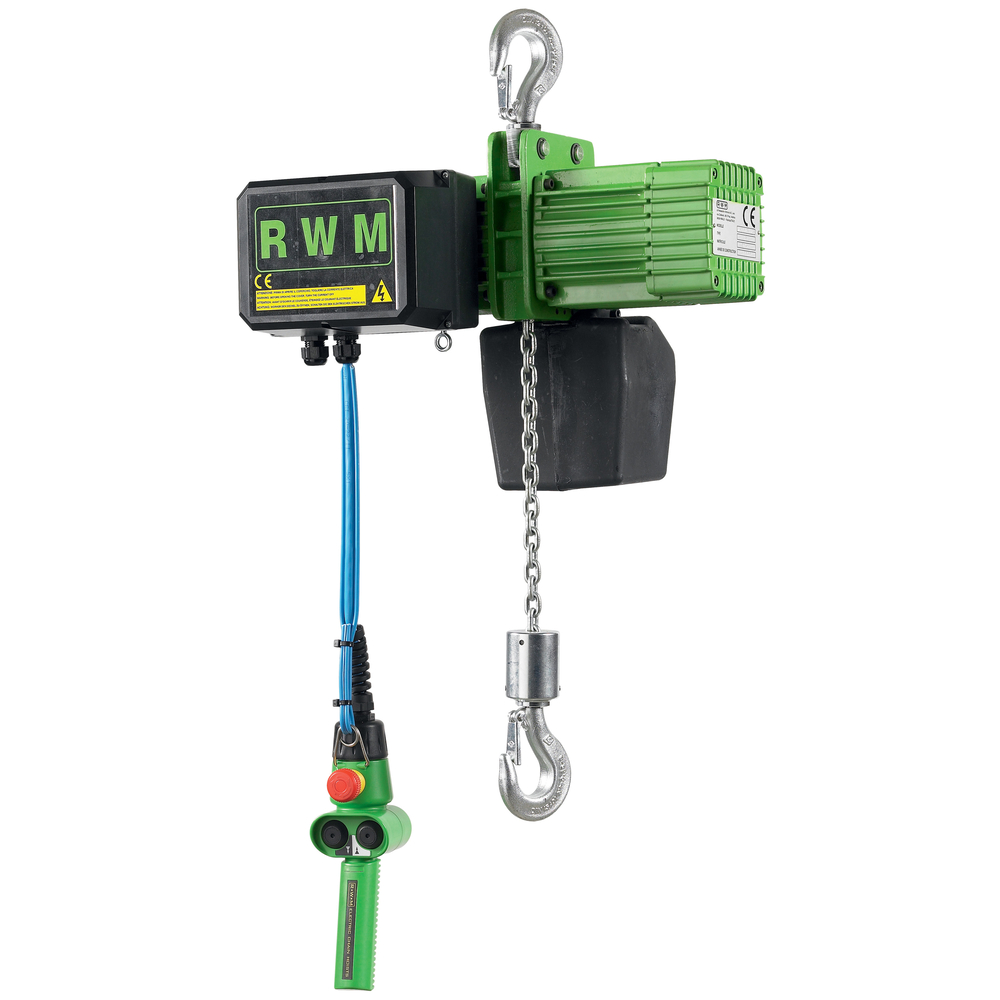

Palan électrique a crochet 500 kg 1 brin vitesse 8 m/mn levée 3 m RWM - 6053C8F

Palan électrique a crochet 500 kg 1 brin vitesse 8 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CROCHET
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 5
CMU (kg): 500

Palan électrique à chaîne triphasé 230/400 V, référence 6053, avec capacité de levage maximale de 500 kg. Le palan dispose d’un brin unique et d’une vitesse de levage de 8 m/min, avec une hauteur de levée standard de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse. La protection est de type IP 55, sauf si un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres.

La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion, garantissant durabilité et résistance. Le palan est équipé d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, pour un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge fait office de fin de course haut et bas, assurant la sécurité lors des opérations de levage. Ce limiteur sert également de fin de course de direction pour les palans montés sur chariot électrique.

L’alimentation électrique est en 230/400 volts triphasé à 50 Hz, avec une commande en très basse tension (TBT) 24 V intégrant un arrêt d’urgence. Le palan est classé FEM 2M. Le moteur électrique fonctionne en intermittence à 40 % avec une vitesse de 30+10 m/min pour les palans à deux vitesses.

Caractéristiques techniques principales :
- Capacité maximale d’utilisation (CMU) : 500 kg
- Diamètre de la chaîne : 5 mm
- Nombre de brins : 1
- Vitesse de levage : 8 m/min
- Corps en aluminium
- Protection IP 55 (sauf moteur ventilé pour hauteurs >10 m)
- Commande TBT 24 V avec arrêt d’urgence
- Limiteur de charge avec fin de course haut et bas

Dimensions principales (en mm) pour ce modèle avec brin unique et levée 3 m :
- A (hauteur totale) : 375 mm
- C (largeur du corps) : 440 mm
- Ø galet : 50 mm
- Poids indicatif : 51 à 65 kg selon type de chariot

Le palan peut être suspendu par crochet (type F), par chariot libre (type CS), par chariot à chaîne (type CM), ou par chariot électrique (type CE), offrant une grande flexibilité d’installation selon les besoins.

Avantages :
- Construction robuste en aluminium légère et résistante à la corrosion
- Chaîne calibrée avec traitement anti-corrosion pour une longévité accrue
- Guide chaîne intégré assurant un glissement précis et fiable
- Limiteur de charge assurant la sécurité et la protection du matériel
- Commande en basse tension avec arrêt d’urgence pour la sécurité de l’opérateur
- Conforme aux normes CE et directive 2006/42/CE pour l’équipement de levage
- Garantie 3 ans

Conditions d’utilisation :
- Usage en intérieur ou extérieur avec protection IP 55
- Pour hauteurs supérieures à 10 mètres, utilisation recommandée avec moteur ventilé
- Fonctionnement intermittent à 40 % pour préserver la durée de vie du moteur

Le palan est fourni avec une chaîne calibrée en acier allié, traitement anti-corrosion, et est compatible avec différents types de suspentes et chariots pour s’adapter à diverses configurations d’installation.

Le conditionnement, stockage et conservation doivent respecter les règles habituelles pour équipements de levage, à l’abri de l’humidité excessive et de chocs mécaniques.

Cette solution de levage est adaptée pour des opérations de manutention nécessitant une capacité moyenne, une installation flexible et une sécurité renforcée.
