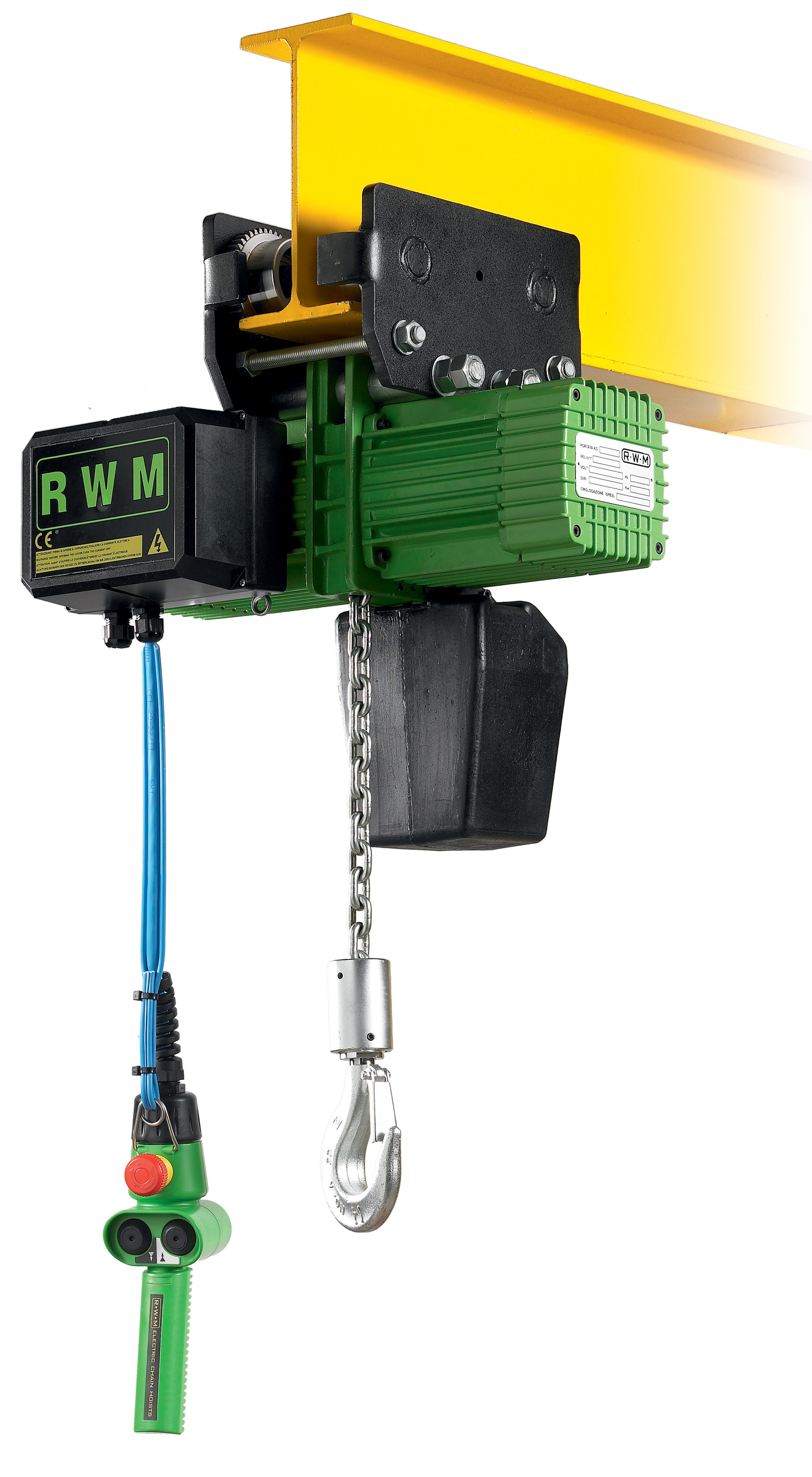

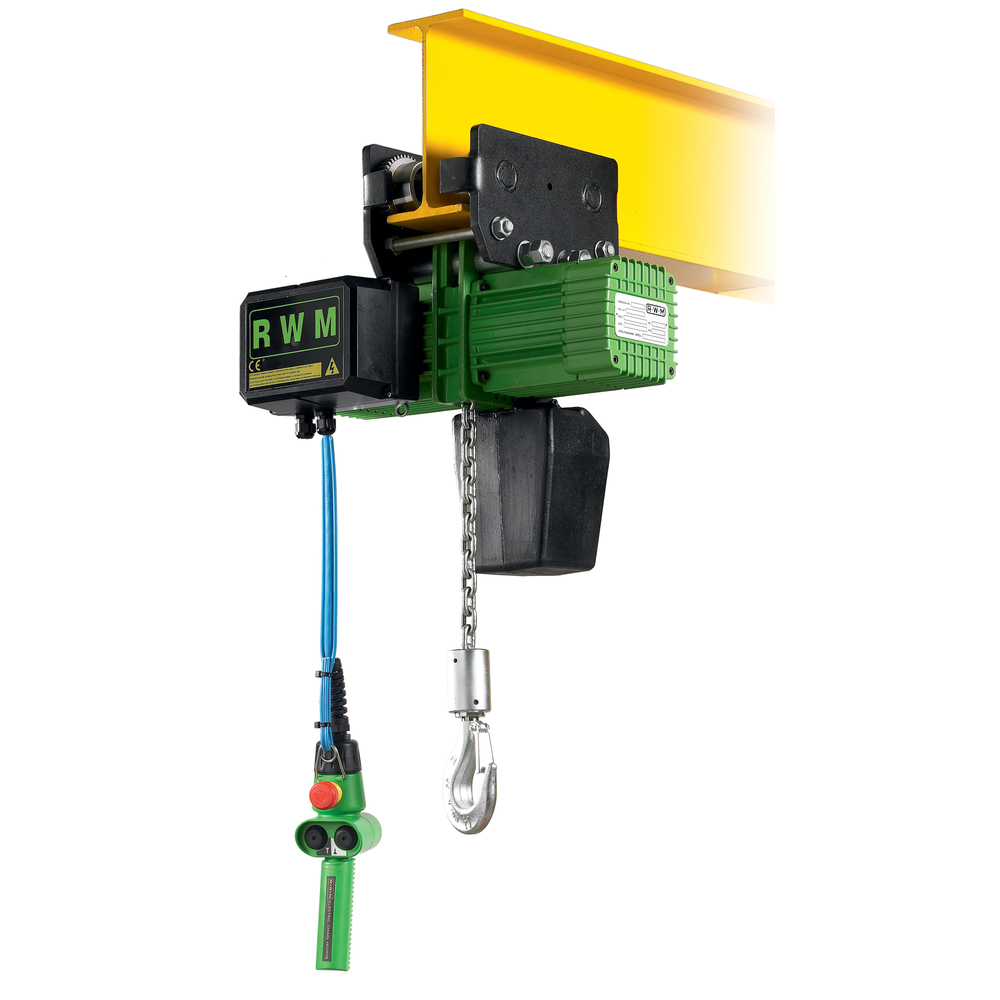

Palan électrique chaîne libre 125 kg 1 brin vitesse 3/12 m/mn levée 3 m RWM - 6053A31CS

Palan électrique chaîne libre 125 kg 1 brin vitesse 3/12 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT LIBRE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 4
CMU (kg): 125

Palan électrique à chaîne libre d’une capacité maximale d’utilisation (CMU) de 125 kg, équipé d’un seul brin de chaîne. Il fonctionne en triphasé 230/400 V, avec une vitesse de levée de 3 ou 12 mètres par minute et une hauteur de levée standard de 3 mètres. Le corps du palan est en aluminium, garantissant légèreté et robustesse.

Le palan bénéficie d’une protection IP55, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres. La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion, assurant durabilité et sécurité. Un guide chaîne entaillé dans le corps central du palan permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse, améliorant la fiabilité du levage.

Le palan est équipé d’un limiteur de charge qui fait office de fin de course haut et bas, garantissant une sécurité supplémentaire lors des opérations. La commande s’effectue en très basse tension (TBT) 24 V avec un arrêt d’urgence intégré pour une sécurité optimale. La classe FEM est 2M, adaptée aux usages industriels légers à moyens.

Le moteur électrique fonctionne en intermittence avec un cycle de 40 %, avec une vitesse de 30+10 m/min pour les palans à deux vitesses. Le diamètre de la chaîne est de 4 mm.

Caractéristiques techniques principales :
- Capacité maximale d’utilisation (CMU) : 125 kg
- Diamètre de chaîne : 4 mm
- Vitesse de levée : 3 m/min ou 12 m/min
- Hauteur de levée standard : 3 m
- Alimentation : 230/400 V triphasé, 50 Hz
- Commande : TBT 24 V avec arrêt d’urgence
- Protection : IP55 (sauf moteur ventilé pour hauteurs > 10 m)
- Corps en aluminium
- Limiteur de charge avec fin de course haut et bas
- Classe FEM 2M

Avantages produit :
- Construction robuste et légère grâce au corps en aluminium.
- Chaîne traitée anti-corrosion pour une meilleure longévité.
- Guide chaîne intégré pour un fonctionnement précis et fiable.
- Sécurité renforcée avec limiteur de charge et fin de course.
- Commande en basse tension avec arrêt d’urgence pour la sécurité de l’utilisateur.
- Garantie 3 ans.

Conditions d’utilisation et recommandations :
- Utilisation adaptée pour des levées jusqu’à 3 mètres en standard.
- Protection IP55 adaptée aux environnements industriels, avec précautions pour les hauteurs supérieures à 10 mètres nécessitant un moteur ventilé.
- Fonctionnement intermittent recommandé (cycle de 40 %).

Le palan peut être suspendu par chariot libre (type CS) ou autres types de suspente selon les besoins (voir tableau des types sur la fiche technique). La fiche produit indique également des options de chariots électriques et manuels avec différentes vitesses et puissances adaptées à diverses capacités de charge.

Dimensions principales (pour le modèle 125 kg avec suspente par chariot libre) :
- Hauteur A : 380 mm
- Largeur C : 440 mm
- Galet diamètre : 50 mm
- Poids : environ 29 à 35 kg selon type de suspente

Cette gamme de palans est conforme à la directive 2006/42/CE relative aux équipements de levage.

Le conditionnement, stockage et conservation doivent respecter les consignes habituelles pour les équipements de levage, en évitant l’exposition prolongée à l’humidité ou à des conditions extrêmes qui pourraient altérer la chaîne ou les composants électriques.

En résumé, ce palan électrique à chaîne libre 125 kg RWM est un équipement fiable, sécurisé et performant, adapté aux levages légers dans un environnement industriel, avec une garantie constructeur de 3 ans.
