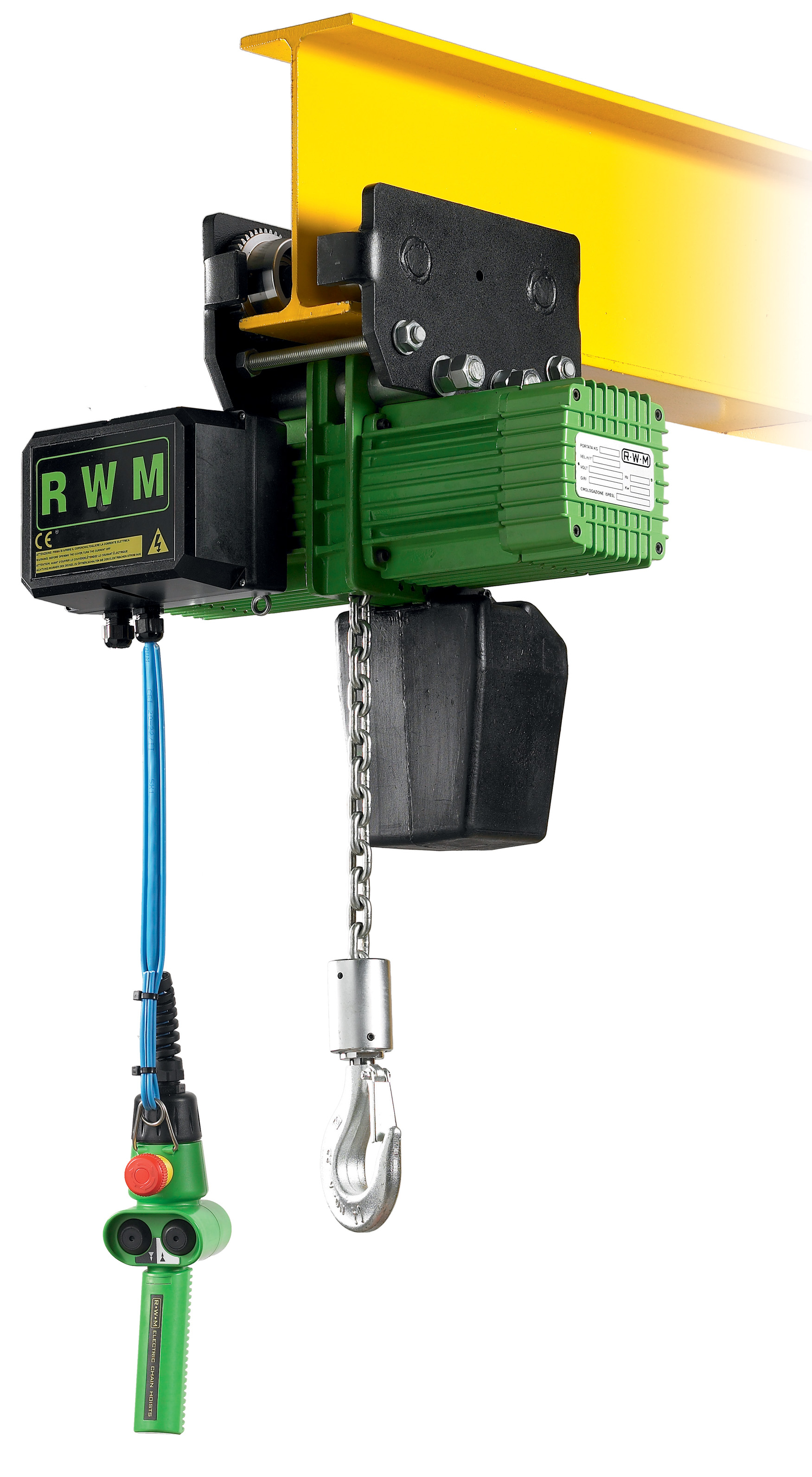

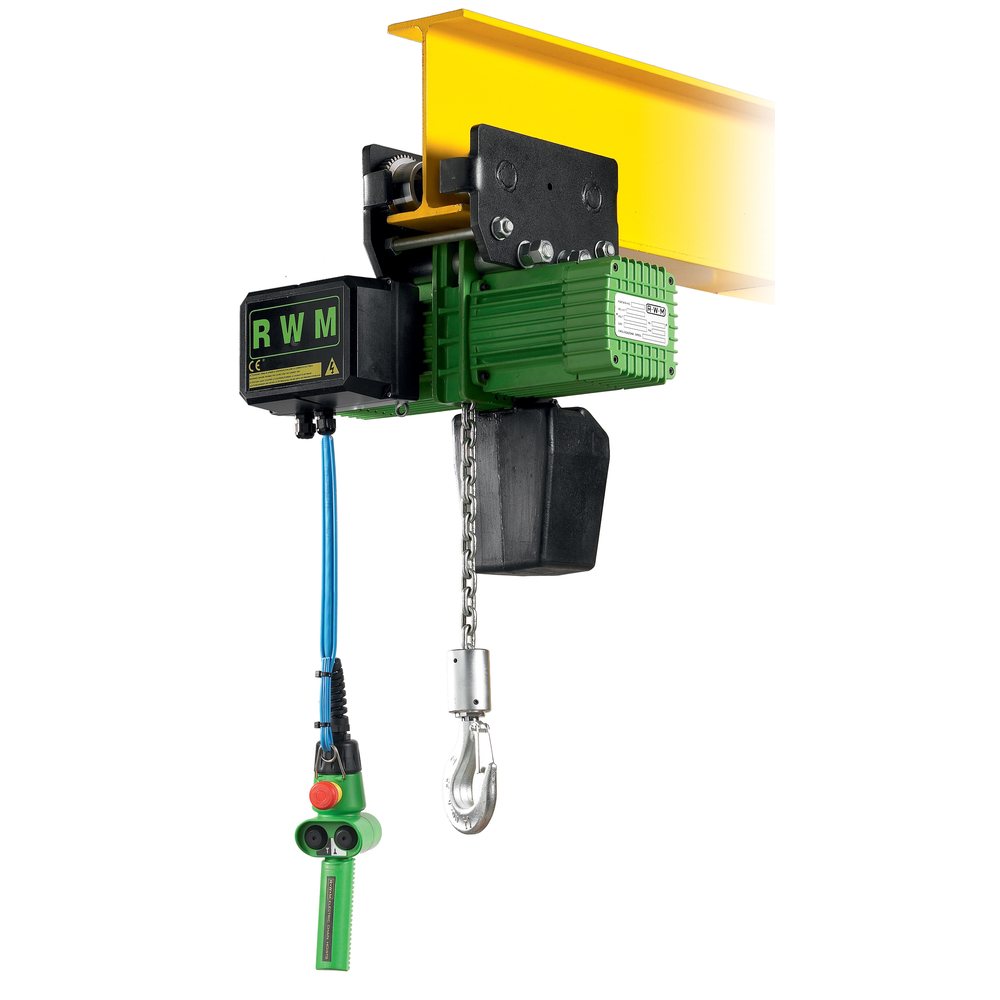

Palan électrique chaîne libre 125 kg 1 brin vitesse 5 m/mn levée 3 m RWM - 6053A5CS

Palan électrique chaîne libre 125 kg 1 brin vitesse 5 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT LIBRE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 4
CMU (kg): 125

Palan électrique à chaîne libre RWM, capacité maximale d'utilisation (CMU) de 125 kg, équipé d’un brin unique.

Description et construction :
- Corps du palan en aluminium léger et robuste.
- Chaîne de charge calibrée en acier allié avec traitement anti-corrosion pour une meilleure durabilité.
- Guide chaîne entaillé dans le corps central, construit en une seule pièce, assurant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.
- Limiteur de charge intégré servant également de fin de course haut et bas, garantissant la sécurité lors des levées.
- Protection IP 55 (sauf si utilisation d’un moteur ventilé pour hauteurs supérieures à 10 mètres).

Fonctionnement :
- Alimentation électrique triphasée 230/400 V, 50 Hz.
- Commande en très basse tension (TBT) 24 V avec arrêt d’urgence pour une sécurité accrue.
- Classe FEM 2M, adaptée aux applications industrielles courantes.
- Vitesse de levage standard de 5 mètres par minute.
- Levée standard de 3 mètres.
- Moteur électrique conçu pour un fonctionnement intermittent avec un cycle de travail de 40 %.

Caractéristiques techniques :
- Diamètre de la chaîne : 4 mm.
- Poids approximatif selon type de suspente : entre 27 et 33 kg (F/CS types).
- Dimensions principales : hauteur (A) 380 mm, largeur (C) 440 mm pour le type CS (chariot libre).
- Nombre de brins : 1.

Types de suspente compatibles :
- Suspente par crochet (Type F) ou par œillet pour charges de 1,5 à 4 tonnes (références spécifiques selon capacité).
- Suspente par chariot libre (Type CS).
- Suspente par chariot à chaîne (Type CM).
- Suspente par chariot électrique (Type CE).

Performances et usage :
- Palan conçu pour levage et manutention de charges légères jusqu’à 125 kg, idéal pour ateliers, laboratoires, ou situations nécessitant un levage précis et sécurisé.
- Adapté pour installation avec chariot libre sur pont roulant ou poutre.
- Fin de course de direction intégré pour chariot électrique, avec rayon minimum de courbure de 900 mm.

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage.
- Garantie constructeur de 3 ans.

Conditionnement et stockage :
- Palan livré prêt à être installé avec chaîne calibrée et commandes associées.
- Stockage recommandé dans un environnement sec et protégé pour préserver les traitements anti-corrosion de la chaîne.

Avantages produit :
- Construction légère en aluminium pour faciliter la manipulation et la pose.
- Chaîne traitée anti-corrosion pour une meilleure longévité.
- Sécurité renforcée grâce au limiteur de charge et aux fins de course intégrés.
- Commande en basse tension avec arrêt d’urgence pour une manipulation sécurisée.
- Polyvalence d’installation grâce aux différents types de suspentes compatibles.

Recommandations d’utilisation :
- Usage en intérieur ou en extérieur abrité, avec protection IP 55.
- Pour hauteurs supérieures à 10 mètres, utilisation d’un moteur ventilé recommandé.
- Respecter les cycles de travail indiqués (40 % d’intermittence) pour garantir la durée de vie du moteur.

Cette synthèse est issue des informations détaillées contenues dans la fiche produit LEVAC réf. 6053, pages 1 et 2.
