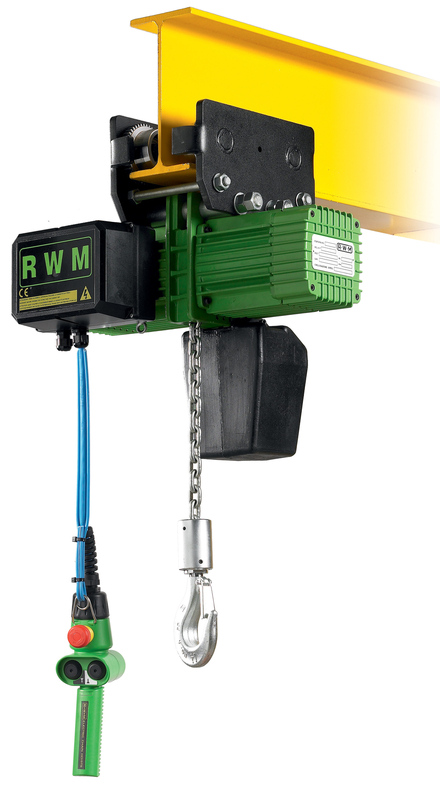

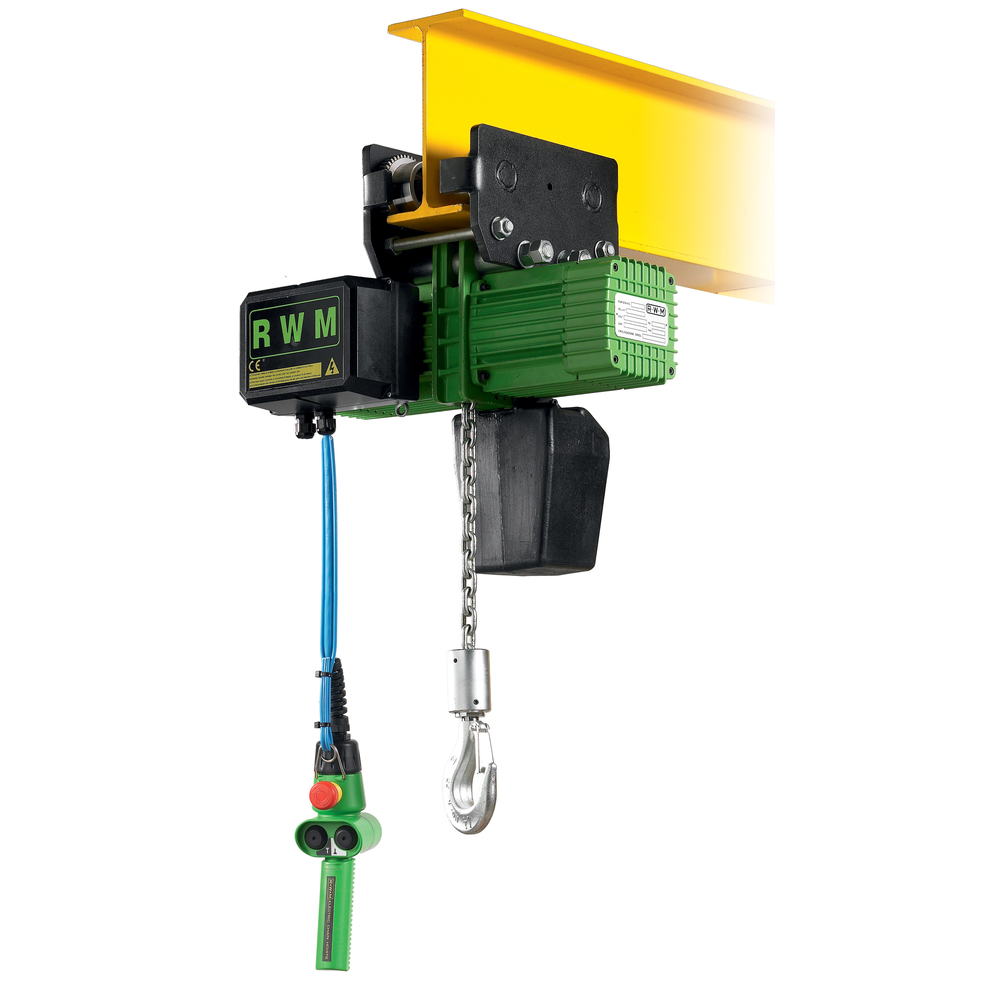

Palan électrique chaîne libre 1500 kg 2 brins vitesse 4 m/mn levée 3 m RWM - 6053E4CS

Palan électrique chaîne libre 1500 kg 2 brins vitesse 4 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT LIBRE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 10
CMU (kg): 1500

Palan électrique à chaîne libre d’une capacité maximale de levage de 1500 kg avec 2 brins de chaîne. La vitesse de levée est de 4 mètres par minute et la hauteur de levée standard est de 3 mètres. Le corps du palan est en aluminium, offrant légèreté et robustesse.

Le palan fonctionne en triphasé 230/400 V, 50 Hz, avec une commande en très basse tension (TBT) 24 V intégrant un arrêt d’urgence pour la sécurité. Il est classé FEM 2M, adapté à des usages industriels courants.

La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion, garantissant durabilité et résistance. Elle est guidée par un guide chaîne entaillé dans le corps central du palan, construit en une seule pièce, ce qui permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.

Le palan est équipé d’un limiteur de charge qui fait office de fin de course haut et bas, assurant la sécurité lors des opérations de levage. La protection électrique est de type IP 55, sauf dans le cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.

Caractéristiques techniques principales :
- Diamètre de la chaîne : 10 mm
- Capacité maximale d’utilisation (CMU) : 1500 kg
- Vitesse de levée : 4 m/min
- Hauteur de levée standard : 3 m
- Poids indicatif selon type de suspente (non spécifié dans le résumé mais disponible dans tableau technique)
- Alimentation : 230/400 V triphasé, 50 Hz
- Commande : TBT 24 V avec arrêt d’urgence
- Classe FEM : 2M
- Protection IP 55 (hors moteur ventilé pour hauteur > 10 m)
- Corps en aluminium
- Chaîne en acier allié traité anti-corrosion

Moteur électrique conçu pour un fonctionnement intermittent à 40 % pour les palans à une vitesse, et vitesse 30+10 pour palans à 2 vitesses.

Le palan est disponible en version suspente par chariot libre (type CS), par crochet (type F), par chariot à chaîne (type CM) ou par chariot électrique (type CE), avec différentes configurations et puissances, adaptées à divers besoins d'installation.

Avantages :
- Construction robuste en aluminium
- Chaîne traitée anti-corrosion pour une meilleure longévité
- Guide chaîne intégré garantissant un fonctionnement précis et fiable
- Limiteur de charge assurant la sécurité des opérations
- Commande basse tension avec arrêt d’urgence pour sécurité accrue
- Protection IP 55 adaptée à la majorité des environnements industriels

Conditions d’utilisation :
- Usage en intérieur ou extérieur protégé
- Pour hauteurs supérieures à 10 mètres, utilisation d’un moteur ventilé recommandée
- Respect des limites de charge et des vitesses indiquées

Garantie de 3 ans.

Le conditionnement, stockage et conservation doivent respecter les règles standards pour ce type d’équipement de levage, notamment protection contre l’humidité et manipulation soigneuse de la chaîne pour éviter toute déformation ou corrosion.

Cette synthèse est basée sur la fiche produit LEVAC réf. 6053 datant d’octobre 2020 (pages 1 et 2), incluant description, caractéristiques techniques, fonctionnement, et options de suspente.
