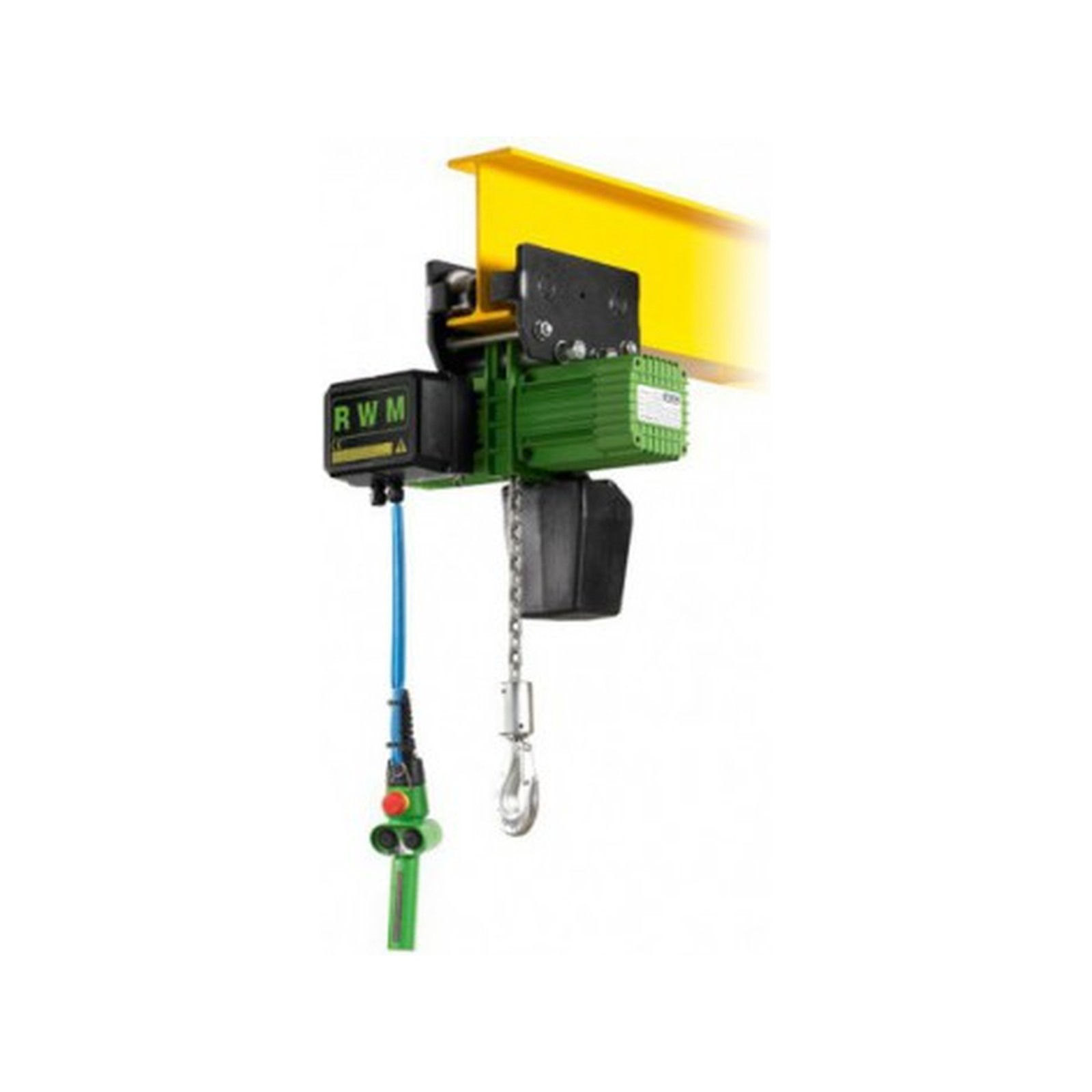

Palan électrique chaîne libre 1500 kg levée 3 m vitesse 1/4 m/mn RWM LEVAC 6053E14CS
Découvrez Palan électrique chaîne libre 1500 kg levée 3 m vitesse 1/4 m/mn RWM LEVAC 6053E14CS disponible à l'achat
- Capacité maximale d’utilisation 1500 kg
- Levée standard de 3 m avec vitesse réglée à 1/4 m/min
- Corps en aluminium pour légèreté et robustesse
- Chaîne en acier allié avec traitement anti-corrosion
- Protection IP 55 assurant résistance à la poussière et projections d’eau
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !
Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.
-
Paiement sécurisé -
Des experts techniques -
Retour facile sous 14 jours*
Caractéristiques techniques
- capacité maximale d’utilisation (CMU) : 1500 kg
- diamètre chaîne : 10 mm
- levée standard : 3 m
- vitesse de levage : 1/4 m/min
- alimentation électrique : triphasé 230/400 V 50 Hz
- commande : très basse tension (TBT) 24 V avec arrêt d’urgence
- protection : IP 55 (sauf usage moteur ventilé pour hauteurs > 10 m)
- corps du palan : aluminium
- chaîne de charge : acier allié avec traitement anti-corrosion
- limiteur de charge : fin de course haut et bas
- guide chaîne : chaîne entaillée intégrée dans le corps central pour glissement précis
- classement norme : FEM 2M
- fonctionnement moteur : intermittence 40 % pour vitesse 30+10 m/min, vitesse réglée à 1/4 m/min pour palans à deux vitesses
- type de suspente : chariot libre (type CS)
- dimensions principales : hauteur A = 380 mm, longueur C = 440 mm
- poids : entre 45 et 59 kg selon type de chariot
Description
Palan électrique à chaîne triphasé 230/400 V avec suspente par chariot libre.
Ce palan dispose d’une levée standard de 3 mètres et d’un corps en aluminium garantissant légèreté et robustesse.
Il bénéficie d’une protection IP 55, assurant une bonne résistance à la poussière et aux projections d’eau, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.
La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion, offrant une excellente durabilité.
Le palan est équipé d’un guide chaîne entaillé intégré dans le corps central, construit en une seule pièce, ce qui permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.
Un limiteur de charge fait office de fin de course haut et bas, garantissant la sécurité des opérations.
L’alimentation électrique est en 230/400 volts triphasé à 50 Hz.
La commande est en très basse tension (TBT) 24 V avec arrêt d’urgence pour une sécurité optimale.
Ce palan est classé selon la norme FEM 2M.
Le moteur électrique fonctionne en intermittence à 40 % pour les palans à une vitesse de 30+10 m/min, et pour les palans à deux vitesses, la vitesse est réglée à 1/4 m/min.
Caractéristiques techniques principales du modèle 6053E14CS :
- Capacité maximale d’utilisation (CMU) de 1500 kg.
- Chaîne de diamètre 10 mm.
La fiche technique (page 1) précise que ce modèle est de type CS, suspendu par chariot libre.
Le palan est conçu pour un usage industriel avec des performances adaptées aux charges lourdes et des conditions d’utilisation exigeantes.
Les dimensions principales sont :
- La hauteur A pour type CS est de 380 mm.
- La longueur C est de 440 mm.
Le poids du palan est compris entre 45 et 59 kg selon le type de chariot utilisé.
En résumé, ce palan électrique RWM est un équipement fiable et robuste, idéal pour le levage de charges jusqu’à 1500 kg avec une vitesse de levée adaptée et une conception soignée pour une précision et une sécurité accrues.
FAQ : Questions / Réponses :
Quelle est la capacité maximale de levage de ce palan électrique ?
Ce palan électrique RWM 6053E14CS supporte une charge maximale de 1500 kg, ce qui correspond à sa capacité maximale d’utilisation (CMU) spécifiée dans les caractéristiques techniques.
Quelles sont les dimensions principales du palan et leur impact sur l’installation ?
Le palan de type CS suspendu par chariot libre présente une hauteur A de 380 mm et une longueur C de 440 mm. Ces dimensions doivent être prises en compte pour vérifier la compatibilité avec votre infrastructure de levage.
Quelle est la nature et la protection de la chaîne de levage ?
La chaîne de charge est en acier allié avec un traitement anti-corrosion, assurant une bonne durabilité. Le palan bénéficie d’une protection IP 55, garantissant une résistance efficace à la poussière et aux projections d’eau, sauf si un moteur ventilé est utilisé pour des levées supérieures à 10 mètres.
Comment est assuré le contrôle et la sécurité de la levée ?
Le palan est équipé d’un limiteur de charge qui sert aussi de fin de course haut et bas, garantissant la sécurité lors des opérations de levage. La commande fonctionne en très basse tension (24 V) avec un arrêt d’urgence intégré pour une sécurité optimale.
Quelle est la vitesse de levage et ses conditions d’utilisation ?
La vitesse de levage est réglée à 1/4 mètre par minute, adaptée aux charges lourdes et aux usages industriels. Le moteur électrique fonctionne en intermittence à 40 % pour les palans à une vitesse de 30+10 m/min, ce qui correspond aux conditions d’utilisation recommandées.
Quel est le poids du palan et comment cela influence-t-il la manutention ?
Le poids du palan varie entre 45 et 59 kg selon le type de chariot utilisé. Cette donnée est importante pour la manipulation et l’installation, notamment pour s’assurer que la structure porteuse est adaptée.
