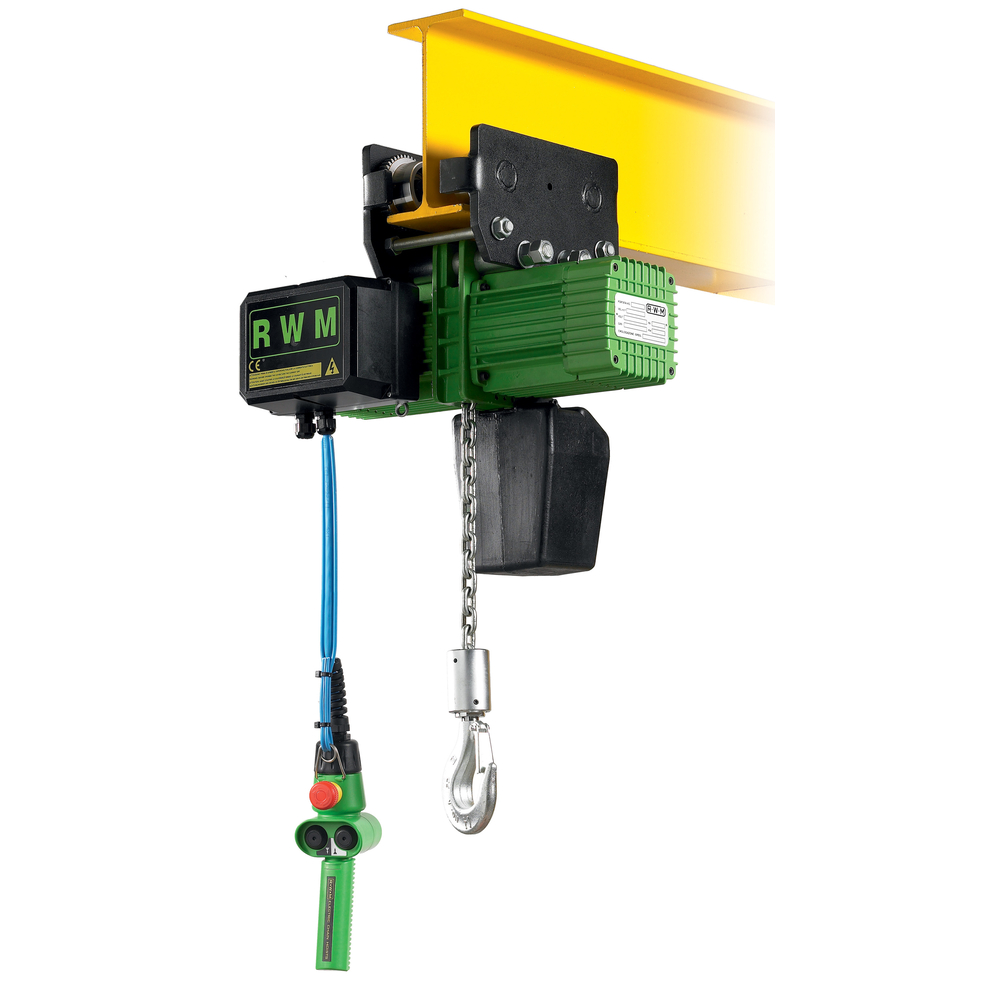

Palan électrique chaîne libre 2000 kg 2 brins vitesse 4 m/mn levée 3 m RWM - 6053F4CS

Palan électrique chaîne libre 2000 kg 2 brins vitesse 4 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT LIBRE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 10
CMU (kg): 2000

Palan électrique à chaîne libre d'une capacité maximale de levage de 2000 kg avec deux brins de chaîne. La vitesse de levage est de 4 m/min et la hauteur de levée standard est de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse. L’alimentation électrique est triphasée 230/400 V, 50 Hz, avec une commande en très basse tension (TBT) 24 V équipée d’un arrêt d’urgence pour garantir la sécurité.

La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion, garantissant une durabilité accrue. Le palan est doté d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge intégré fait office de fin de course haut et bas, assurant la protection de la charge et du matériel.

Le palan respecte la classe FEM 2M, adaptée aux usages industriels modérés. La protection électrique est de type IP55, sauf si un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres. Le moteur électrique fonctionne en intermittence avec un cycle de 40 % et propose une vitesse de 30+10 m/min pour les modèles à deux vitesses.

Caractéristiques techniques principales :
- Capacité maximale d’utilisation (CMU) : 2000 kg
- Diamètre de chaîne : 10 mm
- Nombre de brins : 2
- Matériau principal du corps : aluminium
- Vitesse de levage : 4 m/min
- Hauteur de levée standard : 3 m
- Alimentation : 230/400 V triphasé, 50 Hz
- Commande : TBT 24 V avec arrêt d’urgence
- Protection : IP55 (avec restrictions selon moteur)
- Classe FEM : 2M
- Limiteur de charge intégré pour fin de course haut et bas

Avantages :
- Construction robuste en aluminium pour un poids réduit et une bonne résistance
- Chaîne traitée anti-corrosion pour une meilleure longévité
- Guide chaîne intégré pour un positionnement précis et fluide
- Sécurité renforcée avec limiteur de charge et commande TBT avec arrêt d’urgence
- Adapté aux installations avec chariot libre

Conditionnement, stockage et conservation : non spécifiés dans le document.

Normes et certifications : conforme à la directive européenne 2006/42/CE relative aux équipements de levage.

Utilisations et applications : levage industriel de charges jusqu’à 2000 kg, particulièrement adapté aux environnements nécessitant une chaîne libre suspendue par chariot libre. Usage possible avec moteur ventilé pour levées supérieures à 10 mètres.

Le palan est garanti 3 ans.

Le document précise également les différents types de suspentes et chariots compatibles, ainsi que les caractéristiques des modèles à différentes capacités, mais pour ce modèle spécifique (référence 6053F4CS), la configuration est celle avec chariot libre (type CS), 2 brins et levée standard 3 m.

Dimensions principales (extraites du tableau général pour 2000 kg, 2 brins, chaîne 10 mm) :
- A (type CS) : 595 mm
- C : 510 mm
- Galet : 70 mm
- Poids approximatif : entre 103 et 131 kg selon type de chariot

Cette synthèse regroupe toutes les informations techniques et fonctionnelles disponibles dans la fiche produit PDF des pages 1 et 2.
