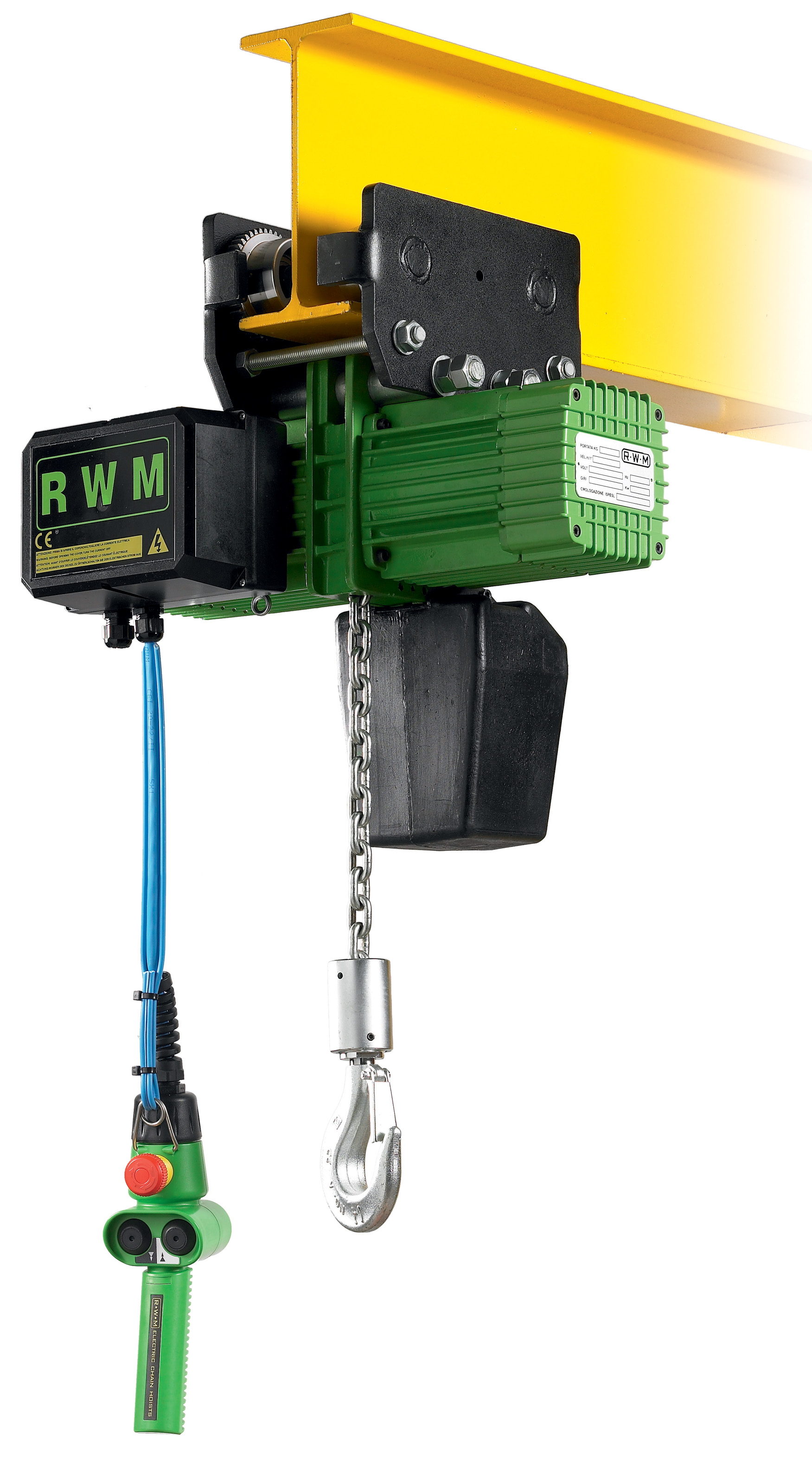

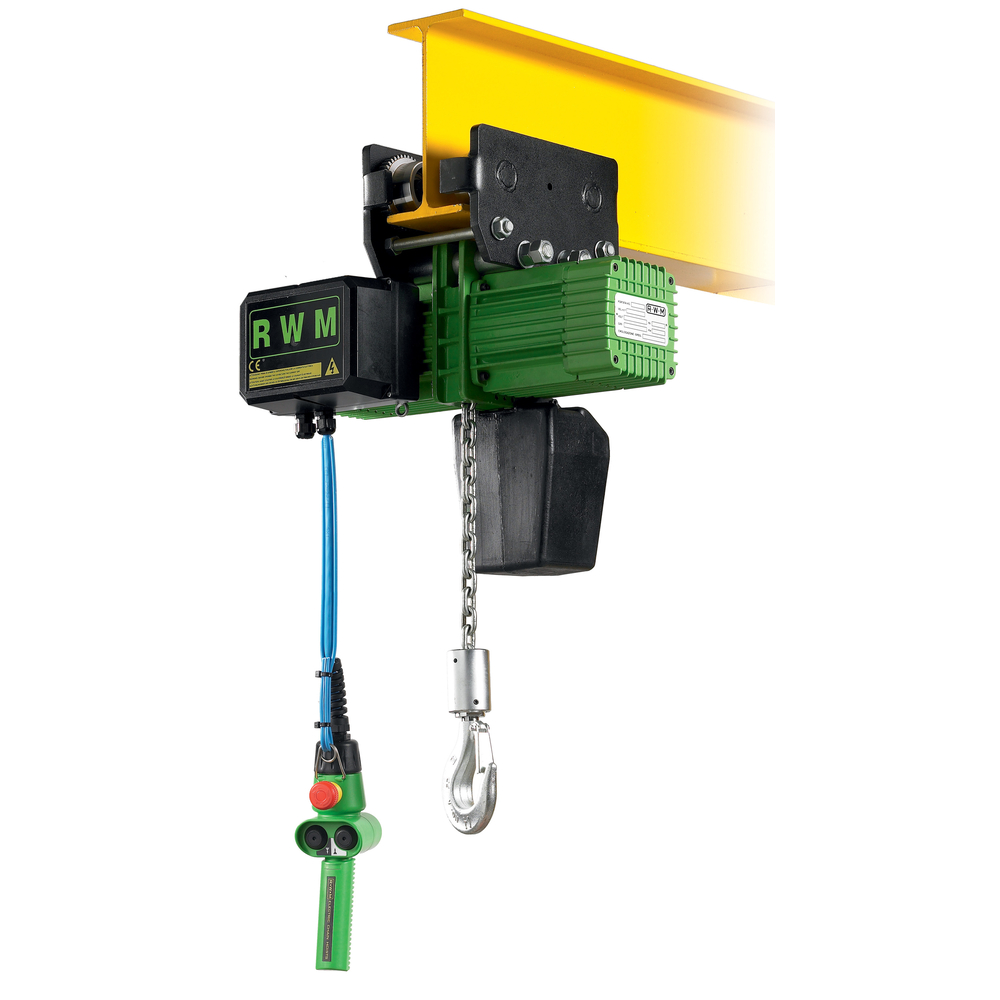

Palan électrique chaîne libre 500 kg 1 brin vitesse 1/4 m/m levée 3 m RWM - 6053C14CS

Palan électrique chaîne libre 500 kg 1 brin vitesse 1/4 m/m levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT LIBRE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 5
CMU (kg): 500

Palan électrique à chaîne libre d’une capacité maximale de levage de 500 kg avec un seul brin et une vitesse de levée de 1/4 mètre par minute. La levée standard est de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse.

Le palan est alimenté en triphasé 230/400 V, 50 Hz, avec une commande en très basse tension (TBT) 24 V intégrant un arrêt d’urgence pour plus de sécurité. Il est conforme à la classe FEM 2M et bénéficie d’une protection IP55, sauf si un moteur ventilé est utilisé pour des hauteurs de levée supérieures à 10 mètres.

La chaîne de charge est calibrée, fabriquée en acier allié avec un traitement anti-corrosion garantissant durabilité et résistance. Le palan dispose d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge fait office de fin de course haut et bas, assurant la sécurité de l’opération.

Le moteur électrique fonctionne en intermittence avec un cycle de 40 % pour ce modèle à une vitesse unique (30 m/min + 10 m/min pour les modèles à deux vitesses). Le système de commande permet un contrôle précis de la levée.

Caractéristiques techniques principales :
- Diamètre de la chaîne : 5 mm
- Capacité maximale d’utilisation (CMU) : 500 kg
- Dimensions principales : hauteur (A) 375 mm, largeur (C) 440 mm
- Poids : environ 45 à 59 kg selon le type de chariot utilisé

Ce palan peut être suspendu par chariot libre (type CS), crochet (type F), chariot à chaîne (type CM) ou chariot électrique (type CE), avec des options adaptées selon les besoins spécifiques d’installation et de déplacement.

Le palan est garanti 3 ans et respecte la directive européenne 2006/42/CE relative aux équipements de levage.

Recommandations d’utilisation :
- Usage en intérieur ou en extérieur avec protection adaptée
- Ne pas dépasser la capacité maximale de 500 kg
- Respecter les cycles d’intermittence moteur pour assurer la longévité du matériel
- Utiliser avec un système de commande TBT pour la sécurité de l’opérateur

Avantages :
- Construction robuste en aluminium pour un poids réduit
- Chaîne traitée anti-corrosion pour une meilleure durabilité
- Guide chaîne intégré pour un fonctionnement précis et fiable
- Limiteur de charge intégré pour la sécurité
- Compatibilité avec plusieurs types de suspentes et chariots pour une grande flexibilité d’installation

Conditionnement, stockage et conservation :
- Stocker dans un endroit sec et protégé de l’humidité
- Vérifier régulièrement l’état de la chaîne et des composants mécaniques
- Respecter les consignes d’entretien préventif fournies par le fabricant

Cette synthèse est basée sur la fiche produit LEVAC réf. 6053, octobre 2020, pages 1 et 2.
