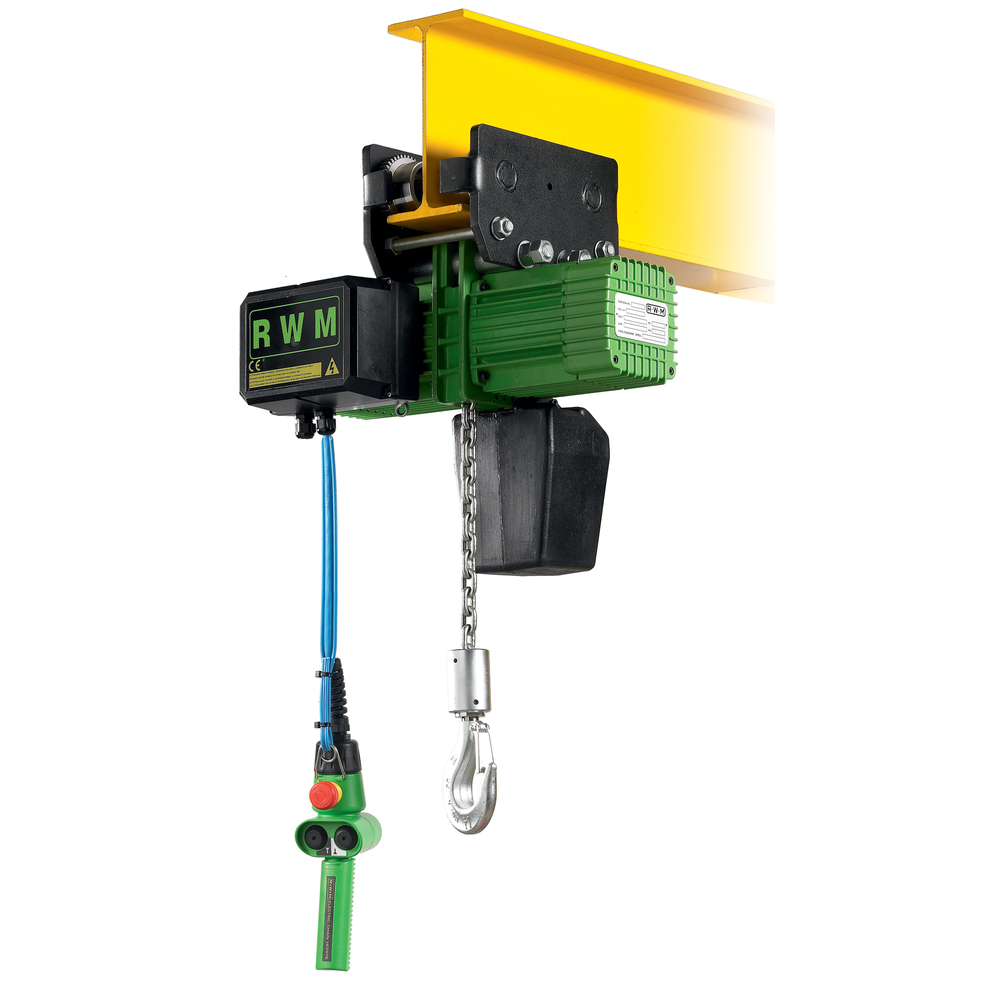

Palan électrique chaîne libre 500 kg 1 brin vitesse 12 m/mn levée 3 m RWM - 6053C12CS

Palan électrique chaîne libre 500 kg 1 brin vitesse 12 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT LIBRE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 5
CMU (kg): 500

Palan électrique à chaîne libre d'une capacité maximale d'utilisation (CMU) de 500 kg avec un brin unique. Il fonctionne en triphasé 230/400 V, fréquence 50 Hz, avec une vitesse de levée de 12 mètres par minute et une hauteur de levée standard de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse.

La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour une meilleure durabilité. Le palan est équipé d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, garantissant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge fait office de fin de course haut et bas, assurant la sécurité des opérations.

Le palan bénéficie d’une protection IP55, sauf si un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres. La commande se fait en très basse tension (TBT) 24 V avec un arrêt d’urgence intégré. La classe FEM est 2M, adaptée aux usages industriels standards.

Le moteur électrique est conçu pour un fonctionnement intermittent de 40 % avec une vitesse de 30+10 m/min pour les palans à deux vitesses. La chaîne a un diamètre de 5 mm.

Dimensions principales :
- A (hauteur) : 375 mm
- C (largeur) : 440 mm
- Galet de chaîne : diamètre 50 mm

Poids : entre 45 et 59 kg selon le type de chariot utilisé.

Le palan peut être suspendu de différentes manières :
- Par crochet (type F)
- Par chariot libre (type CS)
- Par chariot à chaîne (type CM)
- Par chariot électrique (type CE)

Les chariots électriques peuvent être à une ou deux vitesses, avec une vitesse de déplacement allant de 7 à 14 m/min selon la version.

Normes et certifications : conforme à la directive européenne 2006/42/CE relative aux équipements de levage. Garantie 3 ans.

Avantages :
- Construction robuste en aluminium
- Chaîne traitée anti-corrosion
- Guide chaîne intégré assurant un glissement précis
- Limiteur de charge avec fin de course intégré
- Commande sécurisée en TBT avec arrêt d’urgence
- Polyvalence de suspension et de déplacement (différents types de chariots)
- Protection IP55 adaptée aux environnements industriels

Conditions d’utilisation :
- Usage en intérieur ou en extérieur protégé
- Pour levées jusqu’à 3 mètres standard, possibilité d’adapter pour plus de hauteur avec moteur ventilé
- Respect des cycles de fonctionnement intermittent recommandés

Conditionnement et stockage :
- Stocker dans un endroit sec et à l’abri des intempéries pour préserver la protection anti-corrosion de la chaîne
- Manipuler avec soin pour éviter les chocs sur le corps en aluminium

Ce palan électrique est idéal pour des opérations de levage nécessitant précision, sécurité et robustesse dans un environnement industriel avec alimentation triphasée standard.
