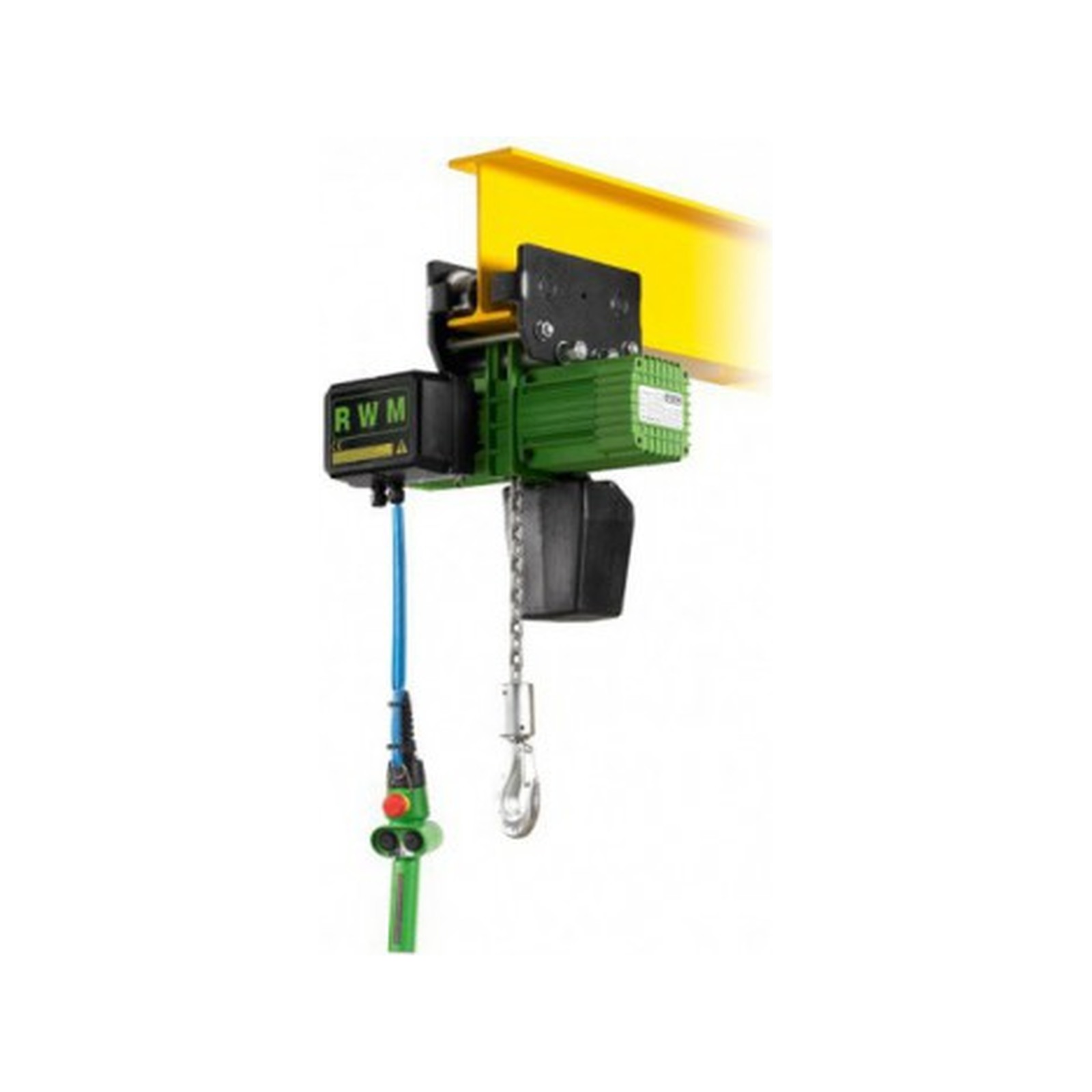

Palan électrique chariot 250 kg vitesse 3/12 m/mn RWM 6053B31CE1
Référence : L0236053B31CE1
Découvrez Palan électrique chariot 250 kg vitesse 3/12 m/mn RWM 6053B31CE1 disponible à l'achat
- Capacité maximale de levage 250 kg
- Corps en aluminium pour une meilleure durabilité
- Commande sécurisée en TBT 24 V avec arrêt d’urgence
- Protection IP 55 adaptée aux environnements industriels
- Levée standard de 3 mètres pour diverses applications
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Palan électrique à chaîne triphasé 230/400 V équipé d’une suspente par chariot électrique.
Le corps du palan est en aluminium avec une levée standard de 3 mètres.
La protection est de classe IP 55, sauf pour les hauteurs supérieures à 10 mètres où un moteur ventilé est utilisé.
La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour une durabilité optimale.
Un guide chaîne entaillé dans le corps central, construit en une seule pièce, permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.
Le palan est doté d’un limiteur de charge qui fait office de fin de course haut et bas.
Un fin de course de direction est également présent pour le palan à chariot électrique.
L’alimentation électrique est en 230/400 volts triphasé 50 Hz avec une commande TBT 24 V intégrant un arrêt d’urgence.
Le palan est conforme à la classe FEM 2M.
Le moteur électrique fonctionne en intermittence avec un cycle de travail de 40 % pour les palans à une vitesse, et 30+10 % pour ceux à deux vitesses.
Les caractéristiques techniques spécifiques à la référence 6053B31CE1 sont les suivantes :
- Diamètre de la chaîne : 5 mm
- Capacité Maximale d’Utilisation (CMU) : 250 kg
Ce palan est adapté pour des applications de levage avec des exigences précises en termes de sécurité et de performance.
Il offre une commande sécurisée et une construction robuste pour un usage industriel.
Les informations détaillées proviennent de la fiche produit LEVAC datant d’octobre 2020, pages 1 et 2, incluant des données techniques et schémas illustrant les différents types de suspentes et chariots électriques associés.
La chaîne de charge calibrée en acier allié bénéficie d’un traitement anti-corrosion, assurant une excellente résistance dans le temps. Un guide chaîne entaillé dans le corps central, construit en une seule pièce, permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse, optimisant ainsi le fonctionnement.
Le palan est équipé d’un limiteur de charge qui fait office de fin de course haut et bas, ainsi que d’un fin de course de direction spécifique au chariot électrique, garantissant un contrôle précis des mouvements. L’alimentation électrique est en 230/400 volts triphasé 50 Hz, avec une commande en très basse tension (TBT) 24 V intégrant un arrêt d’urgence pour une sécurité renforcée.
Le moteur électrique fonctionne en intermittence avec un cycle de travail de 40 % pour les palans à une vitesse, et 30+10 % pour ceux à deux vitesses. La capacité maximale d’utilisation (CMU) est de 250 kg, avec un diamètre de chaîne de 5 mm. Ce palan est conforme à la classe FEM 2M, attestant de ses performances industrielles.
Ce palan est adapté aux applications de levage nécessitant fiabilité, sécurité et robustesse, avec une commande sécurisée et une construction optimisée pour un usage industriel intensif.
- diamètre chaîne : 5 mm
- capacité maximale d’utilisation (CMU) : 250 kg
- levée standard : 3 m
- corps du palan en aluminium
- alimentation : 230/400 volts triphasé 50 Hz
- commande TBT 24 V avec arrêt d’urgence
- protection : classe IP 55 (sauf hauteur > 10 m avec moteur ventilé)
- limiteur de charge faisant office de fin de course haut et bas
- fin de course de direction pour palan à chariot électrique
- cycle de travail moteur : 40 % pour palan à une vitesse, 30+10 % pour palan à deux vitesses
- classe FEM 2M
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de levage de ce palan électrique ?
La capacité maximale d’utilisation (CMU) de ce palan électrique est de 250 kg. Cette limite doit être respectée pour garantir la sécurité et la durabilité de l’équipement.
Quels sont les types de suspentes disponibles pour ce palan avec chariot électrique ?
Ce palan est équipé d’un chariot électrique de type CE, conçu pour une suspension par chariot électrique. La fiche produit détaille également d’autres types de suspentes possibles pour la gamme, mais le modèle 6053B31CE1 est spécifiquement livré avec ce chariot électrique.
Quelles sont les caractéristiques techniques de la chaîne utilisée sur ce palan ?
La chaîne de charge a un diamètre de 5 mm et est fabriquée en acier allié avec un traitement anti-corrosion. Elle est guidée par un guide chaîne entaillé dans le corps central, assurant un glissement précis et une meilleure longévité.
Quels dispositifs de sécurité sont intégrés sur ce palan électrique ?
Le palan intègre un limiteur de charge qui sert également de fin de course haut et bas, ainsi qu’un fin de course de direction spécifique au chariot électrique. La commande fonctionne en très basse tension (TBT) 24 V et inclut un arrêt d’urgence pour renforcer la sécurité d’utilisation.
Quelle est la protection électrique et les conditions d’utilisation du moteur ?
Le palan bénéficie d’une protection de classe IP 55, adaptée aux environnements industriels. Pour les levées supérieures à 10 mètres, un moteur ventilé est utilisé. Le moteur fonctionne en intermittence avec un cycle de travail de 40 % pour une vitesse et 30+10 % pour deux vitesses.
Quelle est la levée standard de ce palan et quelles sont ses vitesses de levage ?
La levée standard est de 3 mètres. Le palan offre deux vitesses de levage : 3 m/min et 12 m/min, permettant d’adapter la vitesse selon les besoins opérationnels.
