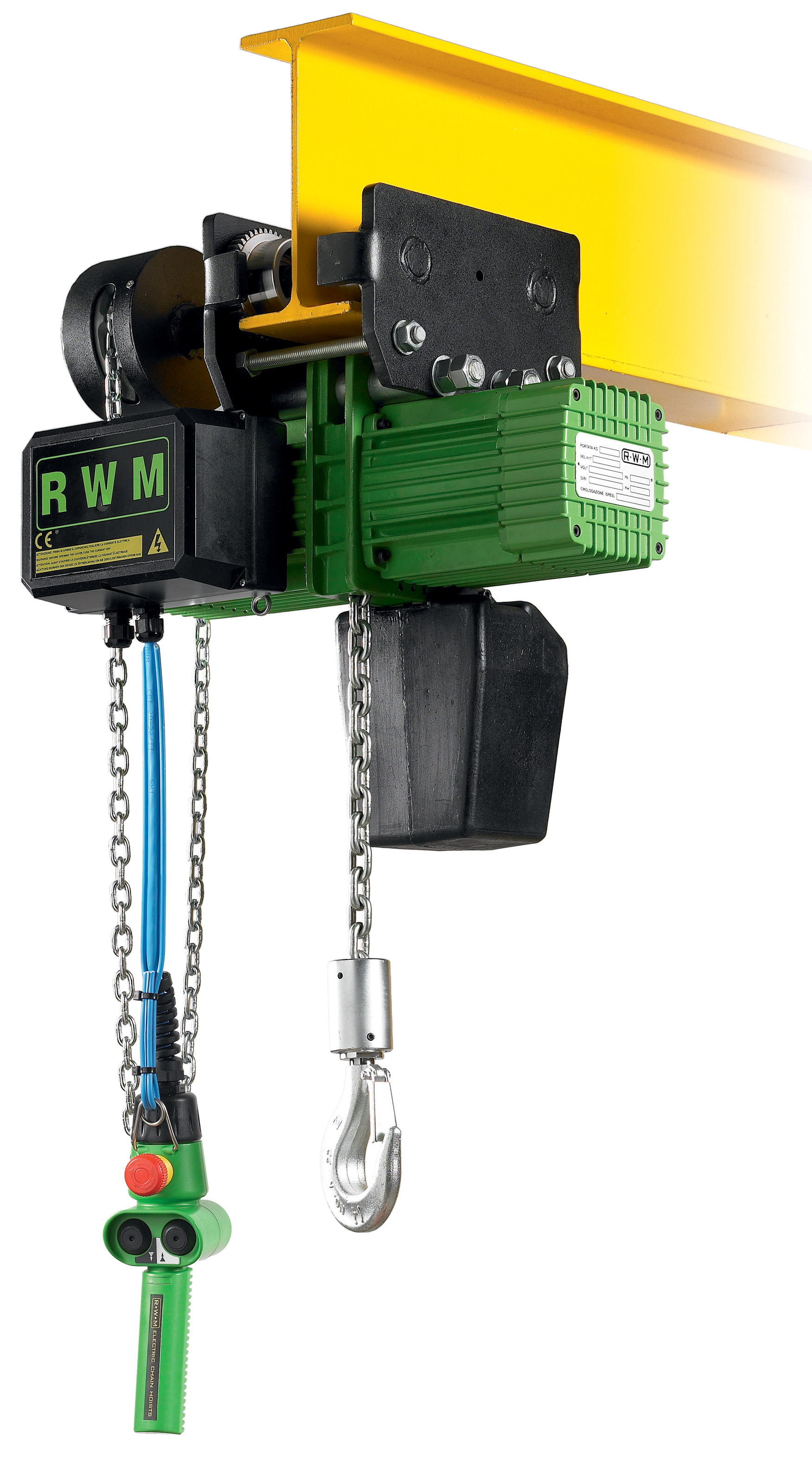

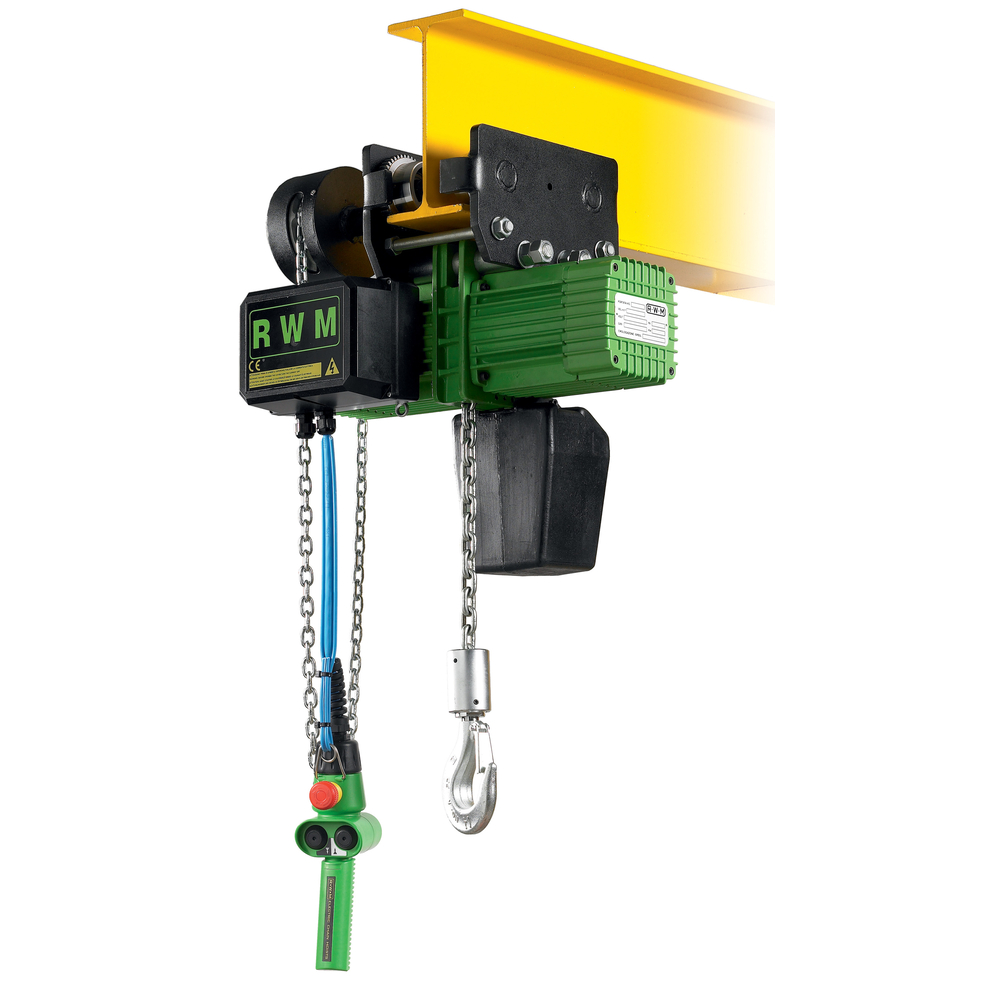

Palan électrique chariot a chaîne 125 kg 1 brin vitesse 12 m/mn levée 3 m RWM - 6053A12CM

Palan électrique chariot a chaîne 125 kg 1 brin vitesse 12 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT A CHAINE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 4
CMU (kg): 125

Palan électrique à chaîne triphasé 230/400 V, référence 6053, avec une capacité maximale d’utilisation (CMU) de 125 kg. Il est conçu pour une levée standard de 3 mètres et possède un corps en aluminium assurant légèreté et robustesse. La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion pour une meilleure durabilité.

Ce palan est équipé d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, garantissant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Il dispose d’un limiteur de charge qui fait office de fin de course haut et bas, assurant la sécurité de l’opération de levage.

L’alimentation est en 230/400 volts triphasé à 50 Hz avec une commande basse tension (TBT) 24 V intégrant un arrêt d’urgence. La classe de service est FEM 2M. La vitesse de levage est de 12 mètres par minute avec un moteur électrique fonctionnant en intermittence à 40 % pour ce palan à une vitesse.

Le palan est protégé par un indice IP 55 (sauf si un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres). Le diamètre de la chaîne est de 4 mm.

Le palan peut être suspendu de différentes manières, notamment par crochet (type F), par chariot libre (type CS), ou par chariot à chaîne (type CM). Le modèle présenté est un palan avec chariot à chaîne (type CM).

Caractéristiques techniques principales :
- CMU : 125 kg
- Diamètre de chaîne : 4 mm
- Vitesse de levée : 12 m/min
- Levée standard : 3 m
- Alimentation : 230/400 V triphasé, 50 Hz
- Commande : TBT 24 V avec arrêt d’urgence
- Protection : IP 55 (hors moteur ventilé pour hauteurs > 10 m)
- Corps en aluminium
- Limiteur de charge avec fin de course haut et bas intégré
- Classe FEM 2M

Performances et motorisation :
- Moteur électrique à fonctionnement intermittent 40 %
- Vitesse unique pour ce modèle : 12 m/min
- Limiteur de charge intégré pour sécurité

Dimensions (pour type F, CS, CM) :
- Hauteur A : 360 mm (type F), 380 mm (type CS), 400 mm (type CM)
- Largeur C : 440 mm
- Diamètre galet : 50 mm
- Poids : environ 27 à 33 kg selon type de suspension

Avantages produit :
- Construction robuste en aluminium pour un poids réduit
- Chaîne traitée anti-corrosion pour une longue durée de vie
- Guide chaîne intégré pour un fonctionnement précis et fiable
- Protection IP 55 adaptée à la plupart des environnements industriels
- Limiteur de charge assurant la sécurité maximale

Conditions d’utilisation :
- Usage en intérieur ou extérieur avec protection adaptée
- Hauteurs de levée standards jusqu’à 3 m, possibilité d’adapter moteur ventilé pour hauteurs supérieures à 10 m
- Fonctionnement intermittent recommandé (40 %)

Conditionnement et stockage :
- Palan livré avec chariot à chaîne et commande TBT 24 V
- Stockage dans un endroit sec et à l’abri des intempéries pour préserver la chaîne et les composants électriques

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage
- Classe FEM 2M garantissant une qualité et durabilité adaptées aux applications industrielles

Usages et applications :
- Levage léger jusqu’à 125 kg en milieu industriel, maintenance, ateliers, construction
- Manipulation précise grâce à la vitesse de levée de 12 m/min
- Convient pour installation sur poutres avec chariot à chaîne

Cette fiche produit synthétise toutes les informations techniques et fonctionnelles nécessaires pour le choix, l’utilisation et la maintenance du palan électrique à chaîne RWM 125 kg modèle 6053A12CM.
