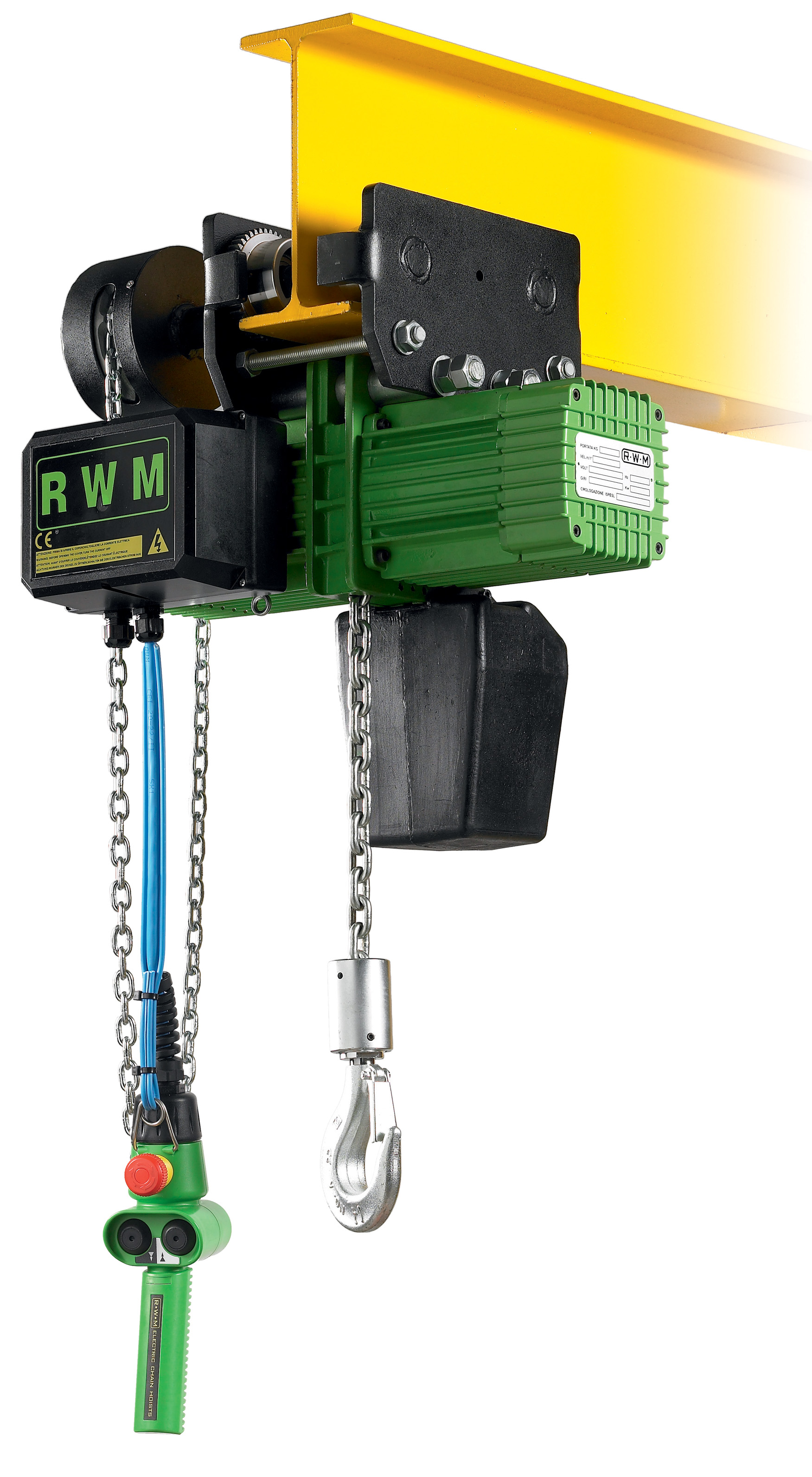

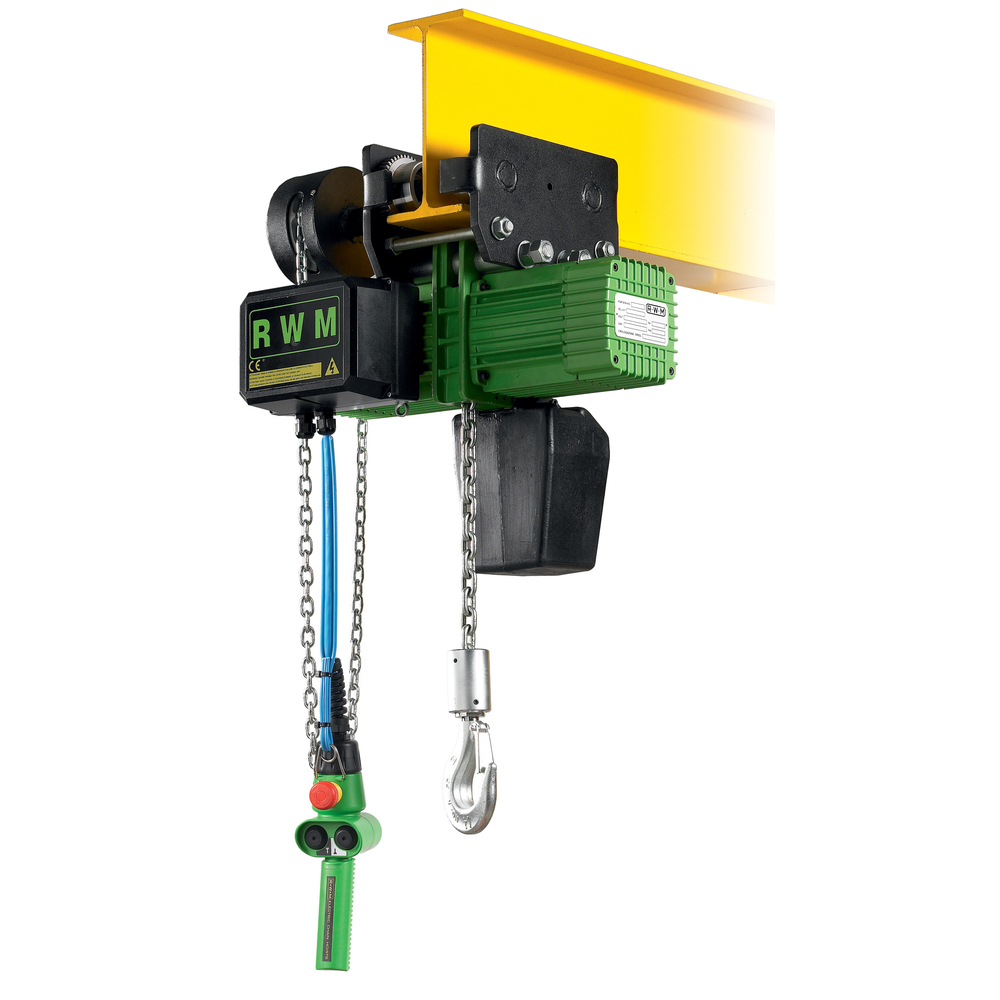

Palan électrique chariot a chaîne 125 kg 1 brin vitesse 2/8 m/n levée 3 m RWM - 6053A28CM

Palan électrique chariot a chaîne 125 kg 1 brin vitesse 2/8 m/n levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT A CHAINE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 4
CMU (kg): 125

Palan électrique à chaîne triphasé 230/400 V avec levée standard de 3 mètres et châssis en aluminium. Il est conçu pour une capacité maximale d’utilisation (CMU) de 125 kg avec un brin de chaîne de 4 mm de diamètre. La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion pour une meilleure durabilité.

Le palan dispose d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, assurant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Il est équipé d’un limiteur de charge qui sert également de fin de course haut et bas, garantissant la sécurité des opérations.

L’appareil bénéficie d’une protection IP 55, sauf pour les usages nécessitant un moteur ventilé pour des hauteurs supérieures à 10 mètres. L’alimentation électrique est en 230/400 volts triphasé 50 Hz avec une commande TBT 24 V intégrant un arrêt d’urgence. La classe FEM est 2M.

Le moteur électrique fonctionne en intermittence à 40 % pour les palans à une vitesse, avec des vitesses de levage de 2 vitesses : 2 m/min et 8 m/min. Le palan est disponible en plusieurs types de suspentes : par crochet (type F), par chariot libre (type CS), par chariot à chaîne (type CM) et par chariot électrique (type CE).

Caractéristiques techniques principales :
- Diamètre de chaîne : 4 mm
- CMU : 125 kg
- Vitesse de levage : 2 m/min et 8 m/min
- Puissance moteur : 0,1 kW à 0,2 kW selon la vitesse
- Commande TBT 24 V avec arrêt d’urgence
- Protection IP 55 (hors moteurs ventilés pour hauteurs > 10 m)
- Limiteur de charge avec fin de course haut et bas intégré
- Corps en aluminium

Dimensions principales (type F, par crochet) :
- Hauteur A : 360 mm
- Largeur C : 440 mm
- Galet : 50 mm

Poids approximatif selon type de suspente : entre 27 et 33 kg

Le palan est conforme à la directive européenne 2006/42/CE sur les équipements de levage et bénéficie d’une garantie de 3 ans.

Utilisations et recommandations :
- Levage de charges jusqu’à 125 kg en milieu industriel avec besoin de levée précise et sécurisée.
- Adapté pour des hauteurs jusqu’à 10 mètres sans moteur ventilé.
- Usage avec commande basse tension sécurisée.
- Recommandé pour des opérations nécessitant une vitesse variable de levage.

Conditionnement, stockage et conservation :
- Stocker dans un environnement sec et propre.
- Protéger de la corrosion et des chocs mécaniques.
- Vérifier régulièrement l’état de la chaîne et du limiteur de charge.

Avantages :
- Construction robuste avec corps en aluminium et chaîne traitée anti-corrosion.
- Guidage précis de la chaîne pour un fonctionnement fluide.
- Sécurité renforcée avec limiteur de charge et fin de course intégré.
- Polyvalence grâce aux différents types de suspentes disponibles.
- Commande sécurisée en basse tension avec arrêt d’urgence.

Ce palan électrique à chaîne RWM est un équipement fiable et performant pour le levage de charges légères à moyennes, offrant sécurité, précision et durabilité dans les applications industrielles.
