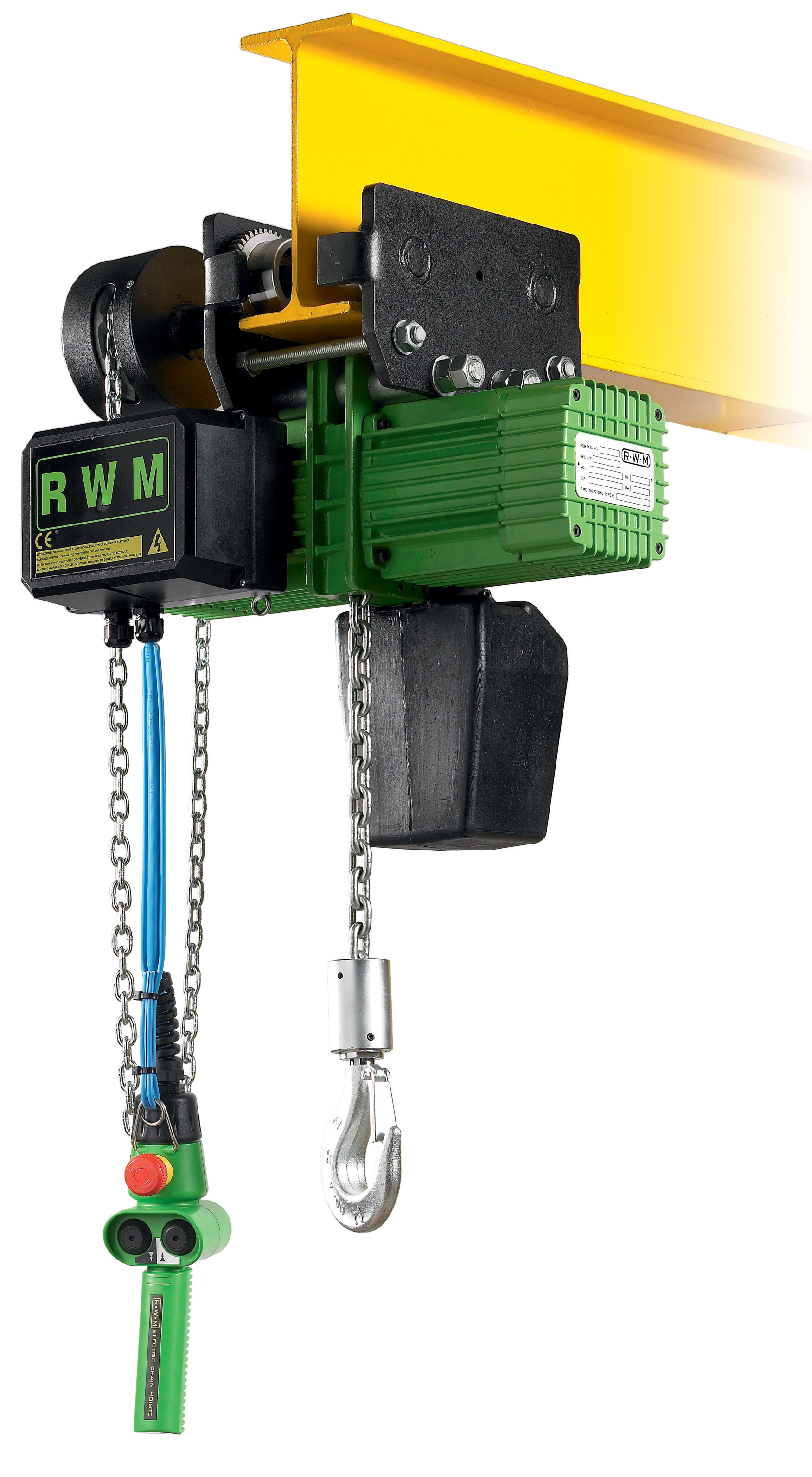

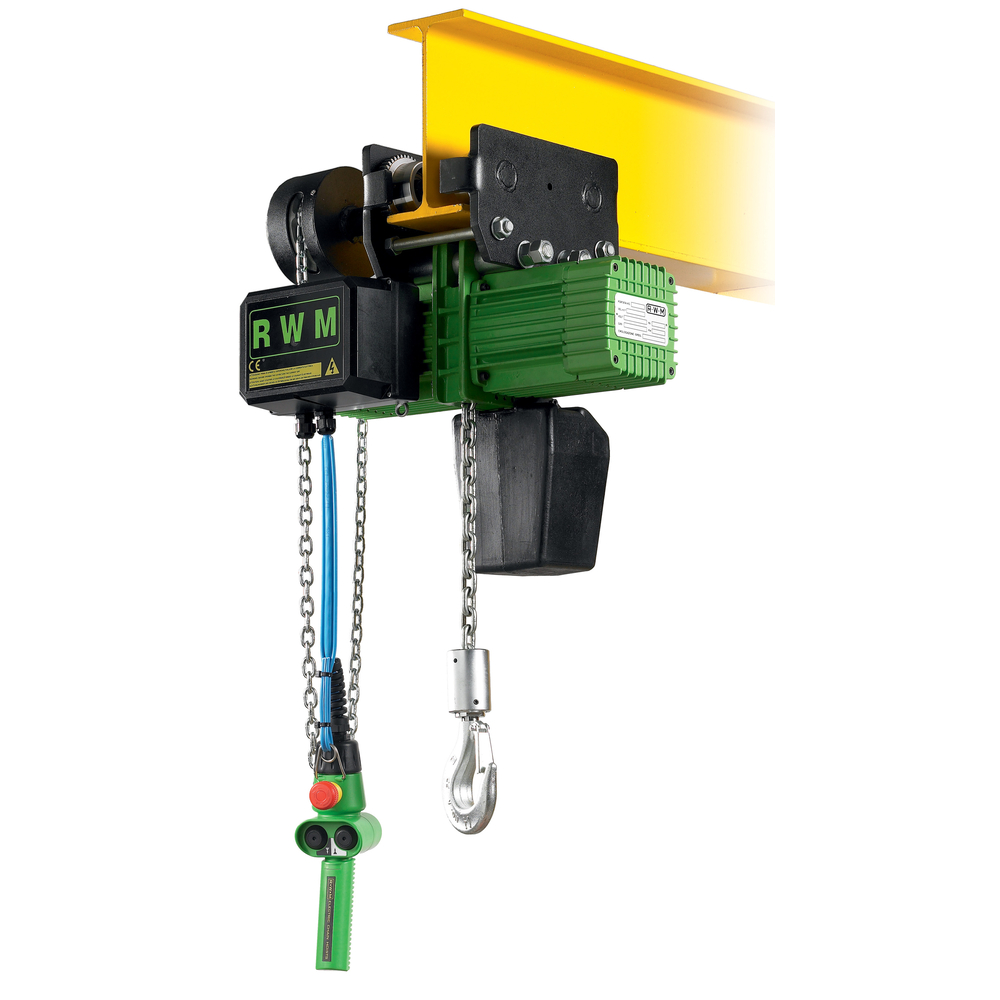

Palan électrique chariot a chaîne 125 kg 1 brin vitesse 3/12 m/mn levée 3 m RWM - 6053A31CM

Palan électrique chariot a chaîne 125 kg 1 brin vitesse 3/12 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT A CHAINE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 4
CMU (kg): 125

Palan électrique à chaîne triphasé 230/400 V, référence 6053, avec une capacité maximale d’utilisation (CMU) de 125 kg.

Description et construction :
- Levée standard de 3 mètres.
- Corps du palan en aluminium.
- Chaîne de charge calibrée en acier allié avec traitement anti-corrosion.
- Guide chaîne entaillé dans le corps central, construit en une seule pièce, assurant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.
- Limiteur de charge faisant office de fin de course haut et bas.
- Protection IP 55 (sauf si usage d’un moteur ventilé pour des hauteurs supérieures à 10 mètres).
- Classe FEM 2M.

Alimentation et commandes :
- Alimentation 230/400 volts triphasé 50 Hz.
- Commande TBT 24 V avec arrêt d’urgence.

Fonctionnement :
- Moteur électrique avec fonctionnement en intermittence de 40 %.
- Vitesse de levée : 3 m/min en vitesse lente et 12 m/min en vitesse rapide (vitesse 3/12 m/mn).
- Palan à une seule vitesse ou à deux vitesses selon les modèles.
- Fin de course de direction pour palan à chariot électrique.

Caractéristiques techniques :
- Diamètre de la chaîne : 4 mm.
- Poids du palan selon type de suspente : environ 27 à 33 kg pour le modèle avec crochet.
- Nombre de brins : 1.
- Puissance moteur : 0,2 kW pour CMU 0,125 à 2 t.
- Vitesse de direction des chariots électriques : 7 m/min (1 vitesse) ou 7 et 14 m/min (2 vitesses).
- Rayon minimum de courbure du chariot : 900 mm.

Types de suspente disponibles :
- Type F : suspente par crochet ou par œillet.
- Type CS : suspente par chariot libre.
- Type CM : suspente par chariot à chaîne.
- Type CE : suspente par chariot électrique.

Performances et normes :
- Conforme à la directive 2006/42/CE relative aux équipements de levage.
- Garantie 3 ans.

Avantages :
- Construction robuste avec matériaux de qualité (aluminium et acier allié).
- Protection IP 55 assurant une bonne résistance aux environnements industriels.
- Guide chaîne précis pour un fonctionnement fluide et sécurisé.
- Limiteur de charge intégré pour sécurité accrue.
- Commande basse tension avec arrêt d’urgence pour sécurité opérateur.

Recommandations d’usage :
- Utilisation adaptée aux levées jusqu’à 3 mètres.
- Pour hauteurs supérieures à 10 mètres, prévoir moteur ventilé.
- Respecter la classe FEM 2M pour les cycles d’utilisation.

Conditionnement et stockage :
- Poids du produit autour de 27 à 33 kg selon configuration.
- Stocker dans un endroit sec et protégé pour préserver la chaîne et le moteur.

Cette solution est idéale pour des applications de levage industriel nécessitant une capacité jusqu’à 125 kg avec un équipement fiable, sécurisé et conforme aux normes européennes.
