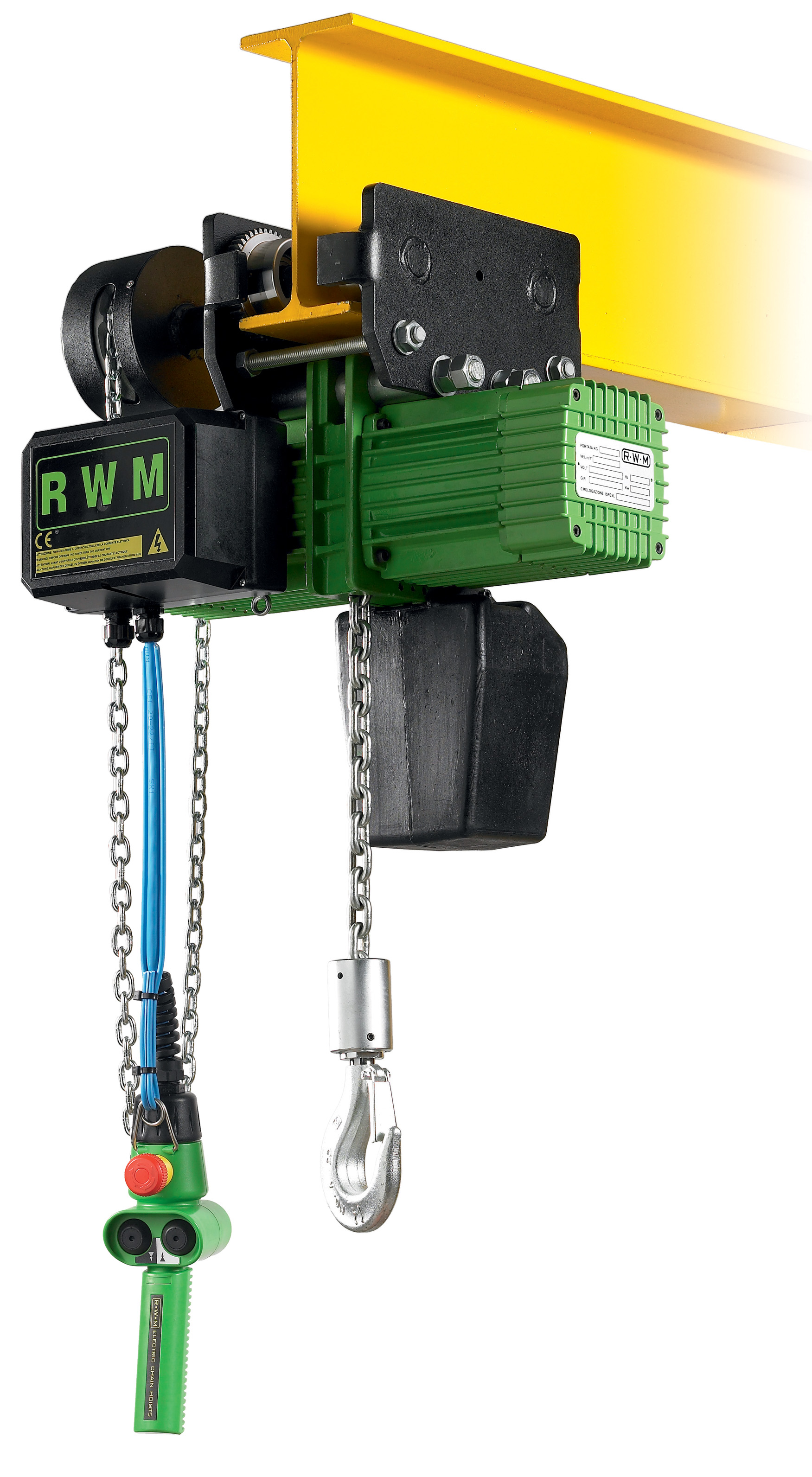

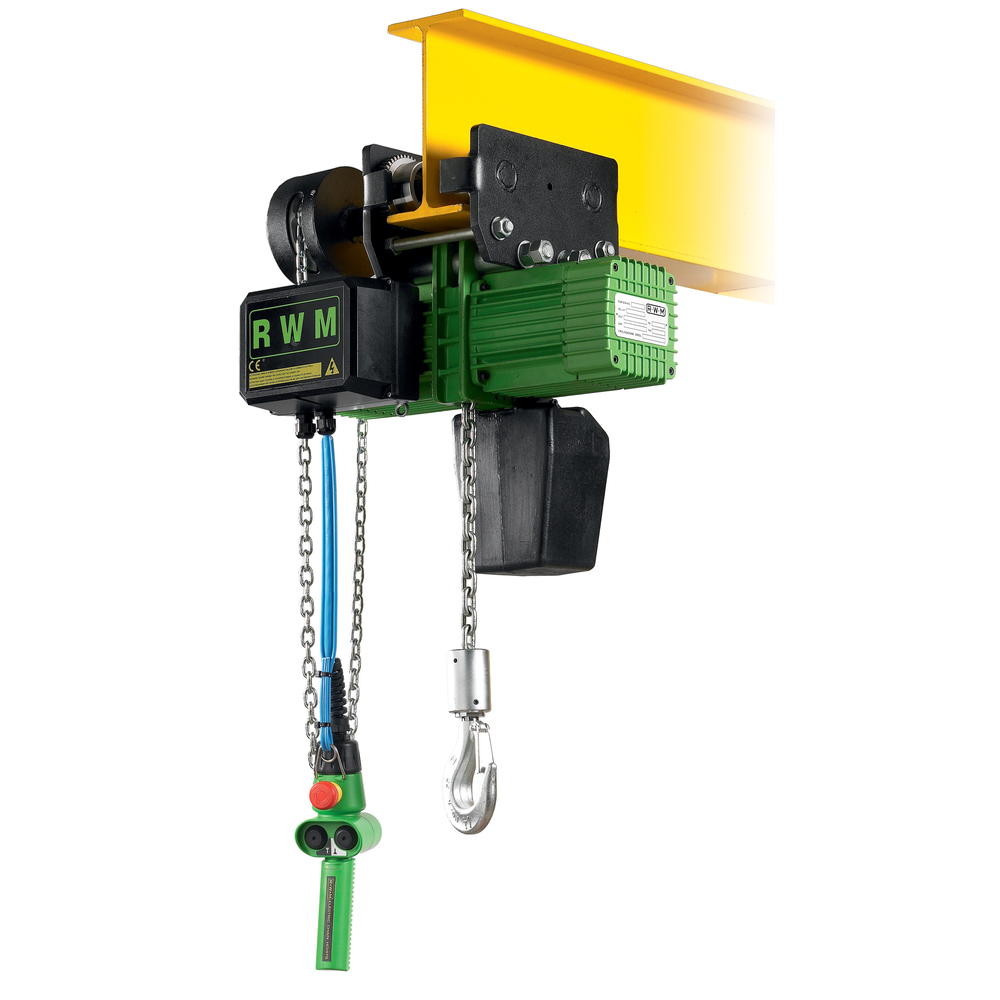

Palan électrique chariot a chaîne 1500 kg 2 brins vitesse 1/4 m/mn levée 3 m RWM - 6053E14CM

Palan électrique chariot a chaîne 1500 kg 2 brins vitesse 1/4 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT A CHAINE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 10
CMU (kg): 1500

Palan électrique à chaîne triphasé 230/400 V avec une capacité de levage maximale de 1500 kg. Il est équipé de deux brins de chaîne avec une vitesse de levée de 1/4 mètre par minute et une hauteur de levée standard de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse.

La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour garantir une longue durée de vie et une résistance optimale. Le palan dispose d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge fait office de fin de course haut et bas, assurant la sécurité lors des opérations de levage.

Le palan bénéficie d’une protection IP55, sauf si un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres. L’alimentation électrique est en 230/400 volts triphasé à 50 Hz, avec une commande en très basse tension (TBT) 24 V intégrant un arrêt d’urgence. Il est classé FEM 2M, adapté à des usages industriels standards.

Le moteur électrique fonctionne en intermittence de 40 %, avec une vitesse de 30+10 m/min pour les palans à deux vitesses. Le palan est garanti 3 ans.

Caractéristiques techniques principales :
- Matière dominante : aluminium (corps du palan)
- Diamètre de la chaîne : 10 mm
- Capacité maximale d’utilisation (CMU) : 1500 kg
- Vitesse de levée : 1/4 mètre par minute
- Hauteur de levée standard : 3 mètres
- Protection : IP55 (sauf moteur ventilé pour hauteurs > 10 m)
- Alimentation : 230/400 V triphasé, 50 Hz
- Commande : TBT 24 V avec arrêt d’urgence
- Classe FEM : 2M

Fonctionnement et options de suspente :
- Suspente par crochet (type F)
- Suspente par chariot libre (type CS)
- Suspente par chariot à chaîne (type CM)
- Suspente par chariot électrique (type CE)

Les chariots électriques sont disponibles en une ou deux vitesses avec des vitesses de direction de 7 m/min (1 vitesse) ou 7 et 14 m/min (2 vitesses). La puissance moteur varie selon la charge, de 0,1 kW à 0,5 kW. Le fin de course de direction est en standard avec un rayon minimum de courbure de 900 mm.

Dimensions principales (pour palan 1500 kg, type CM) :
- A (hauteur) : 685 mm
- C (largeur) : 615 mm
- Poids : environ 105 à 133 kg selon le type de chariot

Conditions d’utilisation et recommandations :
- Usage en intérieur ou extérieur avec protection IP55
- Pour hauteurs supérieures à 10 mètres, utiliser un moteur ventilé spécifique
- Respecter la charge maximale indiquée pour garantir la sécurité
- Utiliser la commande TBT 24 V avec arrêt d’urgence pour assurer la sécurité opérateur

Avantages produit :
- Construction robuste en aluminium pour un poids optimisé
- Chaîne calibrée et traitée anti-corrosion pour une durabilité accrue
- Guide chaîne intégré pour un fonctionnement précis et fiable
- Limiteur de charge assurant la sécurité et la protection du matériel
- Multiples options de suspente adaptées à différents types d’installation
- Garantie 3 ans offrant une tranquillité d’utilisation

Conditionnement, stockage et conservation :
- Stocker dans un environnement sec et protégé de la poussière et de l’humidité excessive
- Maintenir les chaînes lubrifiées et vérifier régulièrement l’état des composants mécaniques
- Respecter les consignes d’entretien et de sécurité pour prolonger la durée de vie du palan

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage
- Classe FEM 2M garantissant une utilisation industrielle standard

Ce palan électrique à chaîne est conçu pour des opérations de levage précises et sécurisées dans un environnement industriel, avec une grande fiabilité et une facilité d’utilisation grâce à ses différentes options de commande et suspente.
