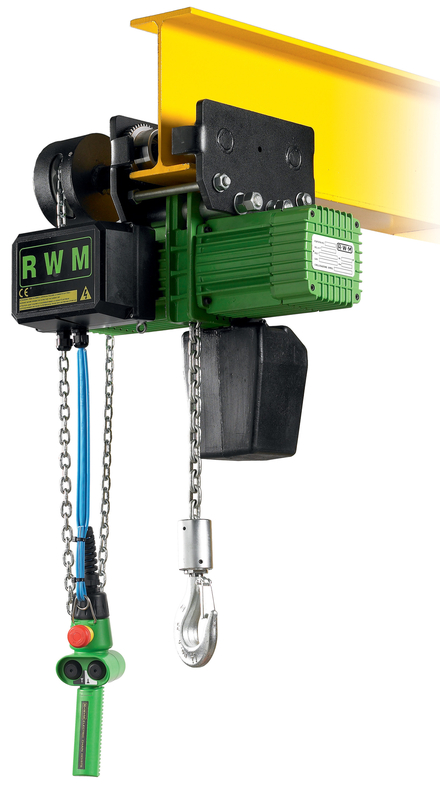

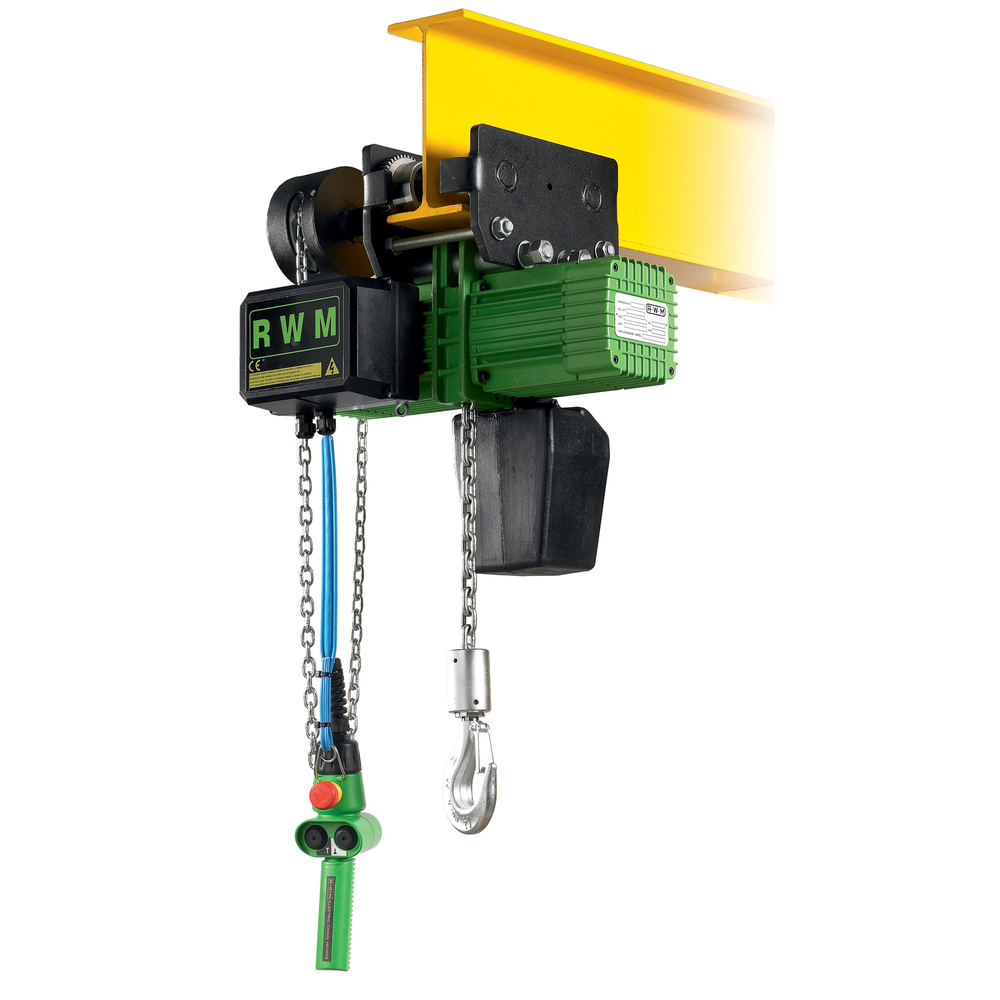

Palan électrique chariot a chaîne 2000 kg 2 brins vitesse 4 m/mn levée 3 m RWM - 6053F4CM

Palan électrique chariot a chaîne 2000 kg 2 brins vitesse 4 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT A CHAINE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 10
CMU (kg): 2000

Palan électrique à chaîne triphasé 230/400V, capacité maximale de levage de 2000 kg avec 2 brins de chaîne. Vitesse de levage standard de 4 m/min et hauteur de levée de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse. Protection IP 55, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.

La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion, garantissant durabilité et sécurité. Le palan est équipé d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, ce qui permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge fait office de fin de course haut et bas, assurant la sécurité d’utilisation.

Alimentation électrique en 230/400 volts triphasé 50 Hz avec commande TBT 24 V intégrant un arrêt d’urgence. Classe FEM 2M.

Moteur électrique conçu pour un fonctionnement intermittent de 40 %, avec une vitesse de 30+10 m/min pour les palans à deux vitesses. Le palan peut être suspendu de différentes manières : par crochet (type F), par chariot libre (type CS), par chariot à chaîne (type CM), ou par chariot électrique (type CE).

Caractéristiques techniques principales :
- Diamètre de la chaîne : 10 mm
- Capacité maximale d’utilisation (CMU) : 2000 kg
- Vitesse de levée : 4 m/min (pour ce modèle)
- Dimensions principales : hauteur (A) 618 mm en suspension par crochet, 685 mm en suspension par chariot à chaîne, largeur (C) 510 mm
- Poids : environ 82 à 98 kg selon type de suspension

Le palan est conforme à la directive européenne 2006/42/CE relative aux équipements de levage, avec une garantie de 3 ans.

Le chariot électrique associé peut fonctionner à une vitesse de direction de 7 m/min (1 vitesse) ou 7 et 14 m/min (2 vitesses), avec une puissance moteur variant selon la charge (de 0,1 à 0,5 kW). Le rayon minimum de courbure pour le chariot est de 900 mm.

Matériaux et composition :
- Corps en aluminium
- Chaîne en acier allié traité anti-corrosion

Conditions d’utilisation :
- Usage standard avec levée jusqu’à 3 mètres, protection IP 55 sauf motorisation ventilée pour levées supérieures à 10 mètres
- Fonctionnement intermittent recommandé à 40 % pour le moteur électrique

Avantages :
- Construction robuste et légère grâce au corps en aluminium
- Précision de la chaîne assurée par un guide intégré dans le corps central
- Sécurité renforcée par limiteur de charge et fin de course intégré
- Polyvalence des suspentes et chariots adaptés à différents types d’installation

Conditionnement, stockage et conservation :
- Non spécifiés explicitement dans la fiche, mais le palan doit être stocké dans un environnement sec et protégé pour préserver la chaîne et les composants électroniques.

Cette solution est adaptée aux opérations de levage industriel nécessitant une capacité de 2000 kg avec une vitesse modérée et une installation flexible grâce aux différents types de suspente disponibles.
