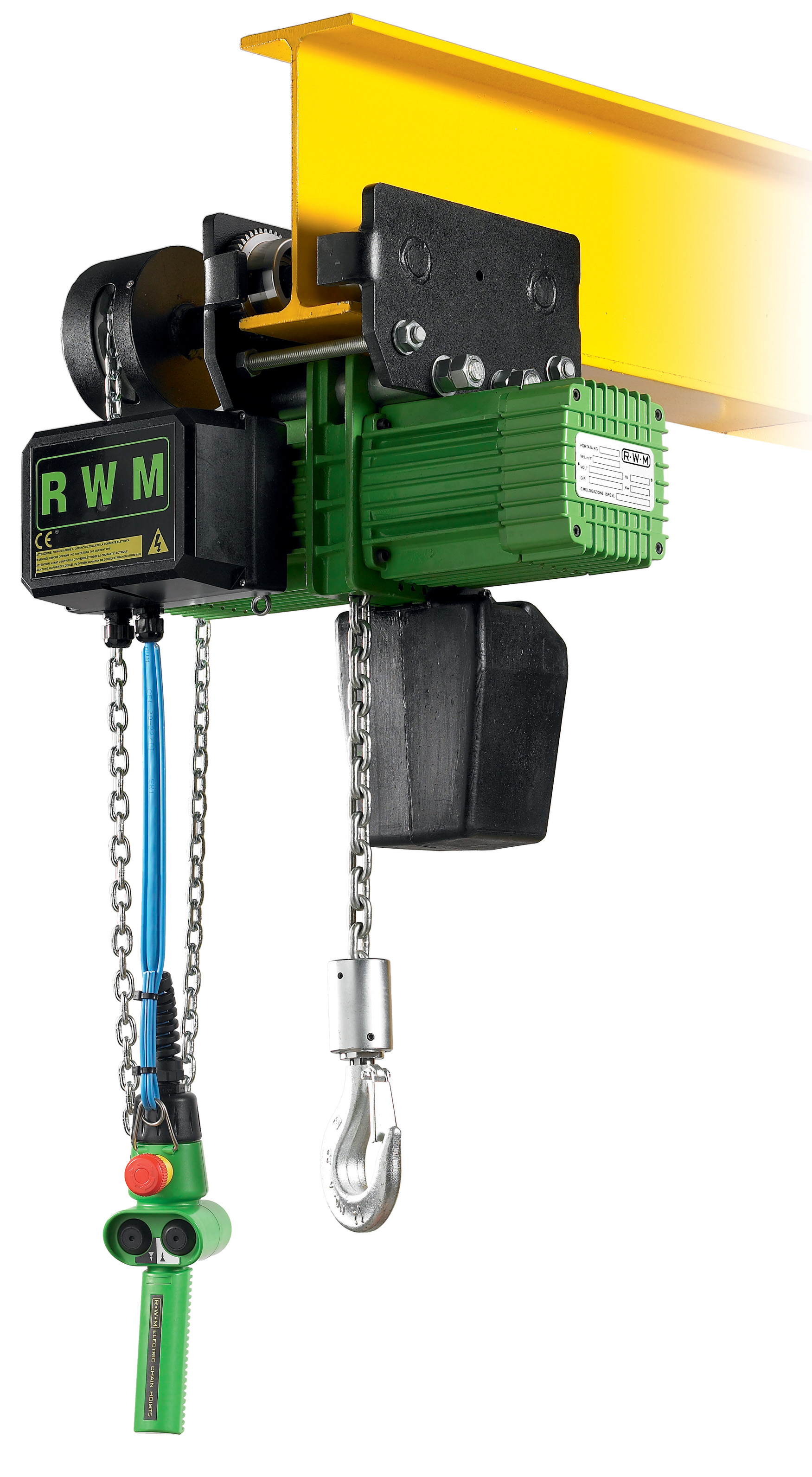

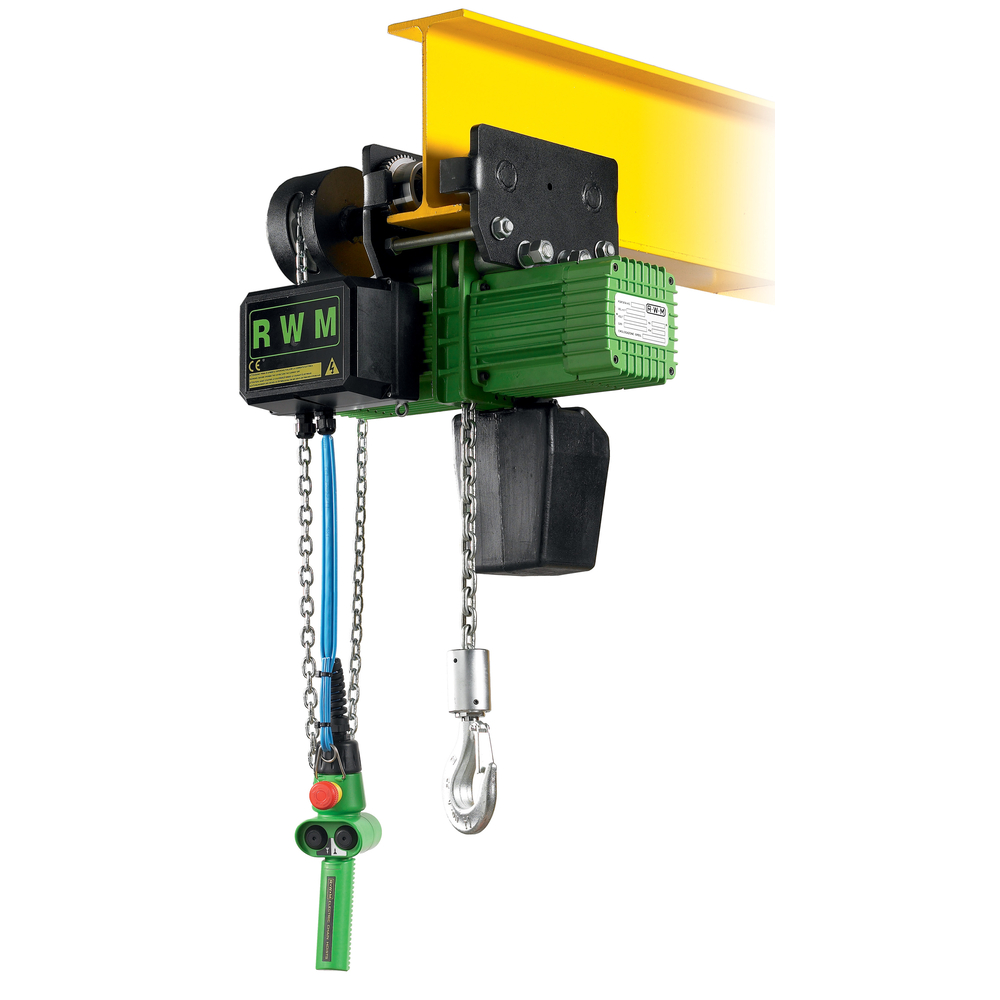

Palan électrique chariot a chaîne 250 kg 1 brin vitesse 5 m/mn levée 3 m RWM - 6053B5CM

Palan électrique chariot a chaîne 250 kg 1 brin vitesse 5 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT A CHAINE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 4
CMU (kg): 250

Palan électrique à chaîne triphasé 230/400 V, référence 6053, capacité maximale d’utilisation (CMU) de 250 kg avec un seul brin de chaîne. La levée standard est de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse. La protection est de type IP 55, sauf si un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres.

La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion, garantissant durabilité et résistance. Le palan est équipé d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.

Un limiteur de charge fait office de fin de course haut et bas, assurant la sécurité lors des opérations de levage. La commande est en très basse tension (TBT) 24 V avec arrêt d’urgence. Le moteur électrique fonctionne en intermittence à 40 % pour les palans à une vitesse de 5 m/min (30+10 m/min pour les modèles à deux vitesses). Ce modèle est conforme à la classe FEM 2M.

Caractéristiques techniques principales :
- Diamètre de la chaîne : 4 mm
- Charge maximale utile (CMU) : 250 kg
- Vitesse de levage : 5 m/min
- Alimentation : 230/400 V triphasé, 50 Hz
- Protection : IP 55 (sauf moteur ventilé pour hauteurs > 10 m)
- Limiteur de charge avec fin de course haut et bas intégré
- Commande TBT 24 V avec arrêt d’urgence
- Corps en aluminium
- Chaîne en acier allié avec traitement anti-corrosion
- Guide chaîne entaillé pour un glissement précis

Dimensions principales (selon type de suspente chariot à chaîne) :
- Hauteur (A) : 380 mm
- Largeur (C) : 440 mm
- Galet : 50 mm de diamètre
- Poids du palan avec chariot à chaîne : environ 35 kg

Performances et usage :
- Utilisation adaptée pour levage de charges jusqu’à 250 kg
- Levée standard de 3 mètres, adaptée pour manutention industrielle légère
- Convient pour montage sur chariot à chaîne, chariot libre ou chariot électrique (selon options)
- Fonctionnement intermittent avec limitation thermique pour protéger le moteur
- Usage en intérieur ou extérieur sous conditions de protection IP

Avantages produit :
- Construction robuste et légère grâce au corps en aluminium
- Chaîne traitée anti-corrosion pour une longue durée de vie
- Guide chaîne intégré pour une meilleure précision et sécurité
- Limiteur de charge intégré assurant la sécurité des opérations
- Commande en très basse tension avec arrêt d’urgence pour la sécurité opérateur
- Garantie 3 ans

Conditionnement et stockage :
- Palan livré prêt à être installé avec chariot à chaîne
- Stockage recommandé dans un environnement sec et protégé des intempéries pour préserver la protection IP et la chaîne

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage
- Classe FEM 2M assurant une qualité et une fiabilité industrielles

Recommandations d’utilisation :
- Ne pas dépasser la charge maximale de 250 kg
- Vérifier régulièrement l’état de la chaîne et du limiteur de charge
- Utiliser dans des conditions compatibles avec la protection IP 55
- Respecter les cycles d’intermittence pour préserver la durée de vie du moteur

Ce palan est adapté aux opérations de levage léger dans les secteurs industriels, ateliers, maintenance, et toute application nécessitant un levage précis et sécurisé de charges jusqu’à 250 kg.
