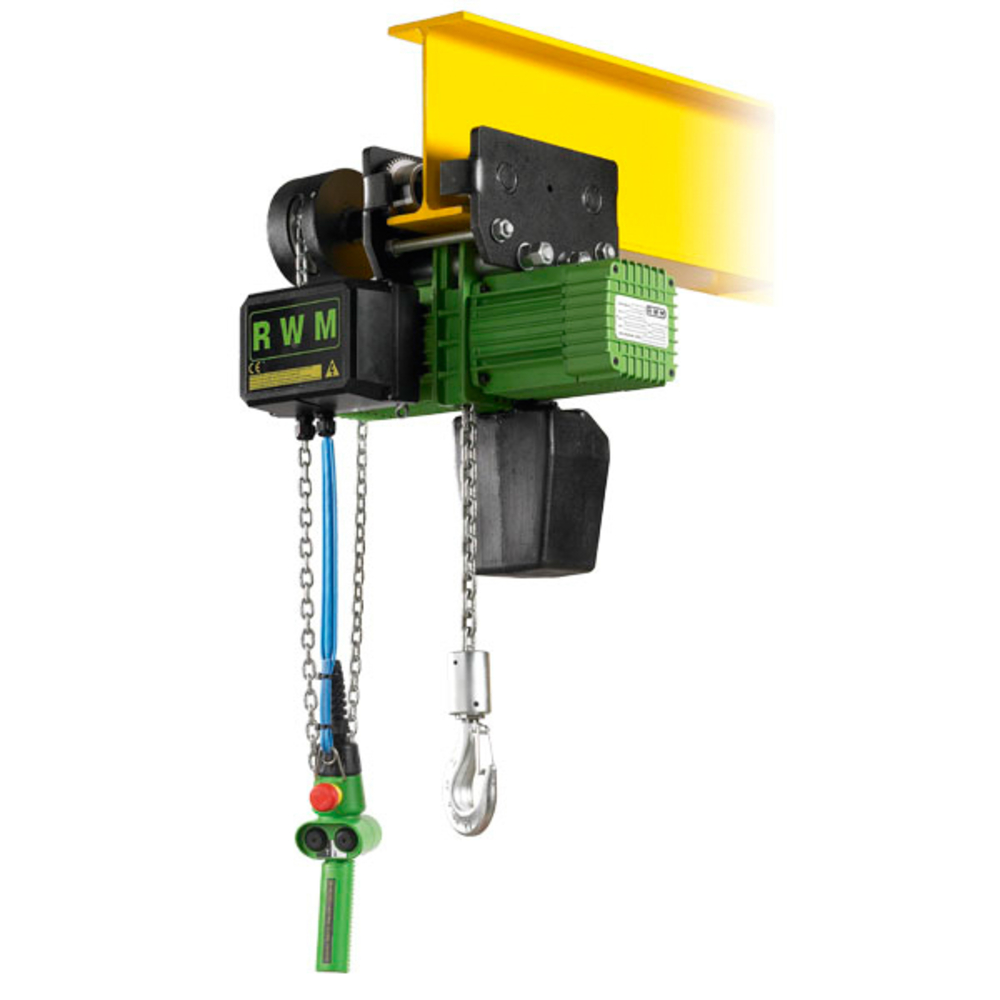

PALAN ÉLECTRIQUE CHARIOT A CHAÎNE 3200 KG 2 BRINS VITESSE 4 M/MN LEVÉE 3 M LEVAC - 6053G4CM

Le palan électrique chariot à chaîne LEVAC 6053G4CM offre une capacité de levage de 3200 kg avec deux brins, garantissant une manipulation sécurisée et efficace des charges lourdes. Sa vitesse de levée de 4 m/min et sa hauteur de levée de 3 m permettent un travail rapide et précis. Conçu pour une utilisation industrielle, il allie robustesse et performance.

Le palan électrique chariot à chaîne LEVAC référence 6053 est un équipement de levage triphasé 230/400V, conçu pour une capacité de levage maximale de 3200 kg avec deux brins de chaîne. Il offre une vitesse de levée standard de 4 m/min sur une hauteur de levée de 3 mètres. Le corps du palan est en aluminium, assurant légèreté et robustesse, avec une protection IP55 (sauf pour les moteurs ventilés destinés aux hauteurs supérieures à 10 mètres).

La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion et bénéficie d’un guide chaîne entaillé dans le corps central du palan, permettant un glissement précis sur les alvéoles de la noix entraînée. Le palan est équipé d’un limiteur de charge qui agit comme fin de course haut et bas, ainsi que d’un fin de course de direction pour les palans à chariot électrique.

Le moteur électrique fonctionne en intermittence à 40 % pour les palans à une vitesse et offre une vitesse de 30+10 m/min pour les palans à deux vitesses. L’alimentation est en 230/400 volts triphasé 50 Hz, avec commande TBT 24 V et arrêt d’urgence. La classe de service est FEM 2M.

Le palan peut être suspendu selon différents types :
- Type F : suspente par crochet ou par œillet (selon capacité, de 1,5 à 4 tonnes),
- Type CS : suspente par chariot libre,
- Type CM : suspente par chariot à chaîne,
- Type CE : suspente par chariot électrique.

Les chariots électriques sont disponibles en une ou deux vitesses avec des vitesses de direction de 7 m/min (une vitesse) ou 7 et 14 m/min (deux vitesses). La puissance moteur varie de 0,1 à 0,5 kW selon la capacité et le type de chariot. Le rayon minimum de courbure est de 900 mm.

Caractéristiques techniques détaillées (extraites du tableau page 2) pour une capacité de 3200 kg (2 brins) :

- Diamètre de chaîne : 11 mm
- Vitesse de levage : 4 m/min (en 1 vitesse) ou 8 m/min (en 2 vitesses)
- Dimensions (A, C, galet) selon type de suspente, par exemple :
- A (type CM) : 685 mm
- C : 595 mm
- Ø galet : 80 mm
- Poids : environ 105 à 133 kg selon type de suspente

Matériaux et composition :
- Corps en aluminium
- Chaîne en acier allié avec traitement anti-corrosion

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE sur les équipements de levage
- Marquage CE

Conditions d’utilisation et recommandations :
- Usage industriel pour levage et manutention de charges lourdes
- Protection IP55 adaptée pour usage standard, moteur ventilé pour hauteurs supérieures à 10 mètres
- Fonctionnement intermittent limité à 40 % pour préserver la durée de vie du moteur

Avantages produit :
- Robuste et performant avec un guidage précis de la chaîne
- Plusieurs options de suspension pour s’adapter aux besoins spécifiques
- Garantie 3 ans

Conditionnement, stockage et conservation :
- Non spécifiés dans la fiche

Cette solution de levage est adaptée à des applications industrielles nécessitant un levage sécurisé, précis et rapide de charges jusqu’à 3200 kg avec une hauteur de levée standard de 3 mètres.
