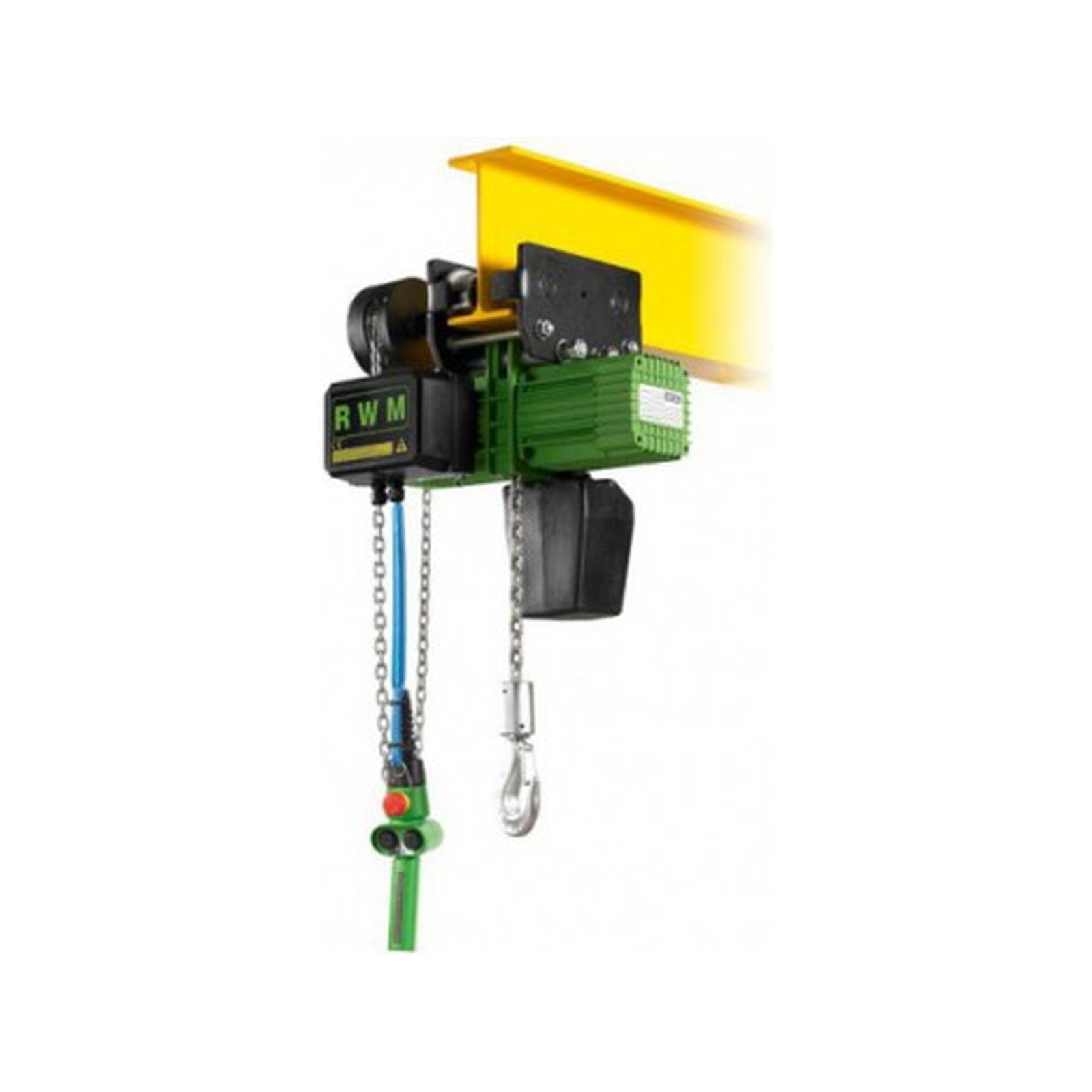

Palan électrique chariot à chaîne 500 kg 1 brin 4 m/min levée 3 m RWM 6053C4CM
Référence : L0236053C4CM
Découvrez Palan électrique chariot à chaîne 500 kg 1 brin 4 m/min levée 3 m RWM 6053C4CM disponible à l'achat
- Capacité maximale de 500 kg pour levage sécurisé
- Vitesse de levage précise de 4 m/min pour un contrôle optimal
- Corps en aluminium léger et robuste pour une meilleure durabilité
- Chaîne en acier allié traitée anti-corrosion pour longue durée de vie
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Palan électrique à chaîne triphasé 230/400 V avec chariot à chaîne, référence 6053C4CM.
Ce palan dispose d'une levée standard de 3 mètres et d'un corps en aluminium assurant légèreté et robustesse.
Il bénéficie d'une protection IP 55, adaptée aux environnements industriels, sauf lorsqu'un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres.
La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion, garantissant une longue durée de vie et une résistance accrue.
Le palan est équipé d'un guide chaîne entaillé dans le corps central, conçu en une seule pièce, ce qui permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.
Un limiteur de charge fait office de fin de course haut et bas, assurant la sécurité des opérations de levage.
L'alimentation électrique est en 230/400 volts triphasé à 50 Hz.
La commande se fait en très basse tension (TBT) 24 V avec un arrêt d'urgence intégré.
Le palan est classé FEM 2M, garantissant une performance adaptée aux usages industriels standards.
Les caractéristiques techniques spécifiques de la référence 6053C4CM sont les suivantes :
- Diamètre de chaîne de 5 mm.
- Capacité maximale d'utilisation (CMU) de 500 kg.
- Vitesse de levage de 4 mètres par minute.
Le moteur électrique fonctionne en intermittence à 40 % avec une vitesse de 30+10 m/min pour les palans à deux vitesses.
Le palan est conçu pour un usage avec chariot électrique à chaîne, offrant une direction précise grâce à un fin de course de direction standard et un rayon minimum de courbure de 900 mm (information issue de la fiche technique LEVAC page 1).
Ce palan est adapté pour des applications de levage nécessitant une manipulation sécurisée et précise de charges jusqu’à 500 kg.
Sa construction en aluminium et ses composants traités contre la corrosion en font un équipement durable et fiable dans des environnements exigeants.
Ce palan est équipé d’un guide chaîne intégré dans le corps central en une seule pièce, garantissant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge sert de fin de course haut et bas, renforçant la sécurité lors des opérations de levage. La commande s’effectue en très basse tension 24 V avec un arrêt d’urgence intégré, assurant une manipulation sécurisée.
Il est protégé par un indice IP 55, adapté aux environnements industriels, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs de levée supérieures à 10 mètres. Le palan est classé FEM 2M, ce qui correspond à une performance adaptée aux usages industriels standards.
Le moteur fonctionne en intermittence à 40 %, avec une vitesse de 30+10 m/min pour les modèles à deux vitesses. Ce palan est conçu pour être utilisé avec un chariot électrique à chaîne, offrant une direction précise grâce à un fin de course de direction standard et un rayon minimum de courbure de 900 mm.
Les principales caractéristiques techniques sont les suivantes :
- Diamètre de chaîne : 5 mm
- Capacité maximale d’utilisation : 500 kg
- Levée standard : 3 m
- Vitesse de levage : 4 m/min
- Alimentation électrique : 230/400 V triphasé, 50 Hz
- Commande en très basse tension 24 V avec arrêt d’urgence
- Corps en aluminium
- Protection IP 55 (hors moteur ventilé pour hauteurs > 10 m)
- Chaîne en acier allié avec traitement anti-corrosion
- Guide chaîne intégré pour un glissement précis
- Limiteur de charge servant de fin de course
- Classe FEM 2M
- Fonctionnement moteur en intermittence 40 %
- Usage avec chariot électrique à chaîne, fin de course de direction standard, rayon de courbure minimum 900 mm
Ce palan électrique est adapté aux environnements industriels exigeants et offre une solution fiable et durable pour le levage de charges jusqu’à 500 kg avec une grande précision et sécurité.
- diamètre chaîne : 5 mm
- cmu : 500 kg
- levée standard : 3 m
- vitesse de levage : 4 m/min
- alimentation électrique : 230/400 V triphasé 50 Hz
- commande : très basse tension 24 V avec arrêt d'urgence
- corps du palan : aluminium
- protection : ip 55 (sauf usage d'un moteur ventilé pour hauteurs supérieures à 10 m)
- chaîne de charge : acier allié avec traitement anti-corrosion
- guide chaîne : entaillé dans le corps central en une seule pièce pour un glissement précis
- limiteur de charge : fin de course haut et bas
- classe : fem 2m
- fonctionnement moteur : intermittence 40 % avec vitesse 30+10 m/min pour palans à deux vitesses
- usage : avec chariot électrique à chaîne, fin de course de direction standard, rayon minimum de courbure 900 mm
Votre produit LEVAC est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
LEVAC
12 AVENUE LIONEL TERRAY
69330 - MEYZIEU
France
contact@levac.fr
Questions produits
Quelle est la capacité maximale de levage de ce palan électrique ?
Ce palan électrique à chaîne a une capacité maximale d’utilisation (CMU) de 500 kg, ce qui correspond à la charge maximale sécurisée qu’il peut soulever.
Quelles sont les caractéristiques techniques de la chaîne utilisée sur ce palan ?
La chaîne de charge est en acier allié avec un traitement anti-corrosion. Elle a un diamètre de 5 mm, ce qui assure une bonne résistance et une longue durée de vie dans des environnements industriels exigeants.
Quelle est la vitesse de levage et la hauteur standard de levée de ce palan ?
La vitesse de levage est de 4 mètres par minute, permettant un contrôle précis du déplacement des charges. La hauteur standard de levée est de 3 mètres.
Quel type d’alimentation et de commande électrique ce palan utilise-t-il ?
Le palan fonctionne en triphasé 230/400 V à 50 Hz. La commande s’effectue en très basse tension 24 V, avec un arrêt d’urgence intégré pour garantir la sécurité lors de la manipulation.
Quelles protections et dispositifs de sécurité sont intégrés au palan ?
Le palan bénéficie d’une protection IP 55 adaptée aux environnements industriels, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres. Un limiteur de charge sert de fin de course haut et bas, assurant la sécurité des opérations de levage.
Ce palan est-il compatible avec un chariot électrique à chaîne ?
Oui, ce modèle est conçu pour un usage avec chariot électrique à chaîne. Il dispose d’un fin de course de direction standard et d’un rayon minimum de courbure de 900 mm, garantissant une direction précise et une bonne maniabilité.
