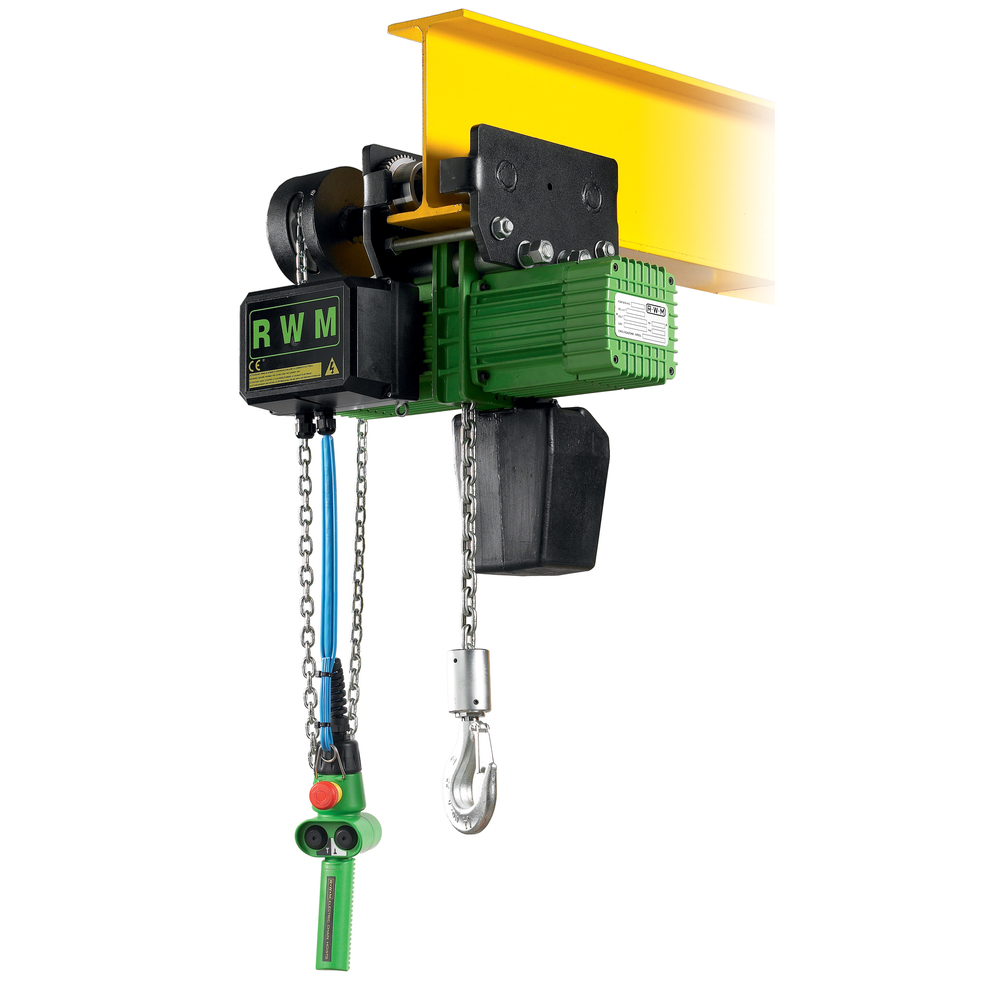

Palan électrique chariot a chaîne 500 kg 1 brin vitesse 2/8 m/mn levée 3 m RWM - 6053C28CM

Palan électrique chariot a chaîne 500 kg 1 brin vitesse 2/8 m/mn levée 3 m.
Palan électrique à chaîne 'Triphasé' 230/400V suspente PAR CHARIOT A CHAINE
Levée standard 3 m - Corps du palan en aluminium
Protection IP 55* (sauf si usage d'un moteur ventilé pour les hauteurs supérieures à 10 mètres)
Chaîne de charge calibrée en acier allié avec traitement anti-corrosion
Le palan R-W-M dispose d'un guide chaîne entaillé dans le corps central du palan et donc construit en une seule pièce permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse
Limiteur de charge faisant office de fin de course haut et bas
Alimentation 230/400 volts tri 50 HZ
- Commande TBT 24 V avec arrêt d'urgence
- Classe FEM 2M

Matière dominante:
Diamètre chaîne (mm): 7
CMU (kg): 500

Palan électrique à chaîne triphasé 230/400 V, modèle RWM référence 6053, capacité maximale de levage (CMU) de 500 kg avec un brin de chaîne. La levée standard est de 3 mètres. Le corps du palan est en aluminium, assurant une bonne robustesse tout en limitant le poids. La protection est de type IP 55, sauf si un moteur ventilé est utilisé pour des hauteurs supérieures à 10 mètres.

La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour assurer durabilité et résistance. Le palan est équipé d’un guide chaîne entaillé dans le corps central, construit en une seule pièce, permettant un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse. Un limiteur de charge fait office de fin de course haut et bas, garantissant la sécurité lors des opérations de levage.

Le palan fonctionne avec une alimentation électrique triphasée 230/400 volts à 50 Hz. La commande est en très basse tension (TBT) 24 V avec arrêt d’urgence intégré. Ce modèle est classé FEM 2M, adapté à des cycles d’utilisation modérés.

Le moteur électrique est conçu pour un fonctionnement intermittent de 40 %, avec une vitesse de levage à deux vitesses : 2 m/min et 8 m/min.

Caractéristiques techniques principales :
- Diamètre de la chaîne : 5 mm
- Nombre de brins : 1
- Vitesse de levage : 2 m/min (lente) et 8 m/min (rapide)
- Puissance moteur : 0,8 kW (levée lente) ou 1,5 kW (levée rapide)
- Dimensions principales : longueur (A) 375 mm (type F), 395 mm (type CS), 415 mm (type CM/CE), largeur (C) 440 mm
- Poids : environ 51 à 65 kg selon le type de chariot (F, CS, CM/CE)

Types de suspente disponibles :
- Suspente par crochet (type F)
- Suspente par chariot libre (type CS)
- Suspente par chariot à chaîne (type CM)
- Suspente par chariot électrique (type CE)

Le palan est compatible avec différents types de chariots électriques et manuels, adaptés à diverses configurations d’installation. Le chariot électrique permet une vitesse de déplacement de 7 m/min (une vitesse) ou 7 et 14 m/min (deux vitesses), avec un rayon minimum de courbure de 900 mm.

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage
- Classe FEM 2M
- Garantie constructeur de 3 ans

Conditions d’utilisation et recommandations :
- Usage en intérieur ou en extérieur sous abri, avec protection IP 55
- Pour des hauteurs supérieures à 10 mètres, un moteur ventilé est recommandé
- Arrêt d’urgence obligatoire pour la sécurité des opérations
- Fonctionnement intermittent conseillé (40 % de cycle de travail)

Avantages produit :
- Construction robuste en aluminium pour un bon compromis poids/solidité
- Chaîne traitée anti-corrosion pour une longue durée de vie
- Guide chaîne intégré pour un fonctionnement précis et fiable
- Limiteur de charge intégré assurant la sécurité
- Polyvalence grâce aux différents types de suspente et chariots

Conditionnement, stockage et conservation :
- Stocker dans un endroit sec et à l’abri des intempéries
- Maintenir le palan propre et lubrifier régulièrement la chaîne selon les recommandations du fabricant
- Vérifier périodiquement le bon état des composants de sécurité

Ce palan électrique est adapté pour des opérations de levage jusqu’à 500 kg, avec une levée standard de 3 mètres, idéal pour des applications industrielles, de manutention et de levage en atelier ou sur site.
