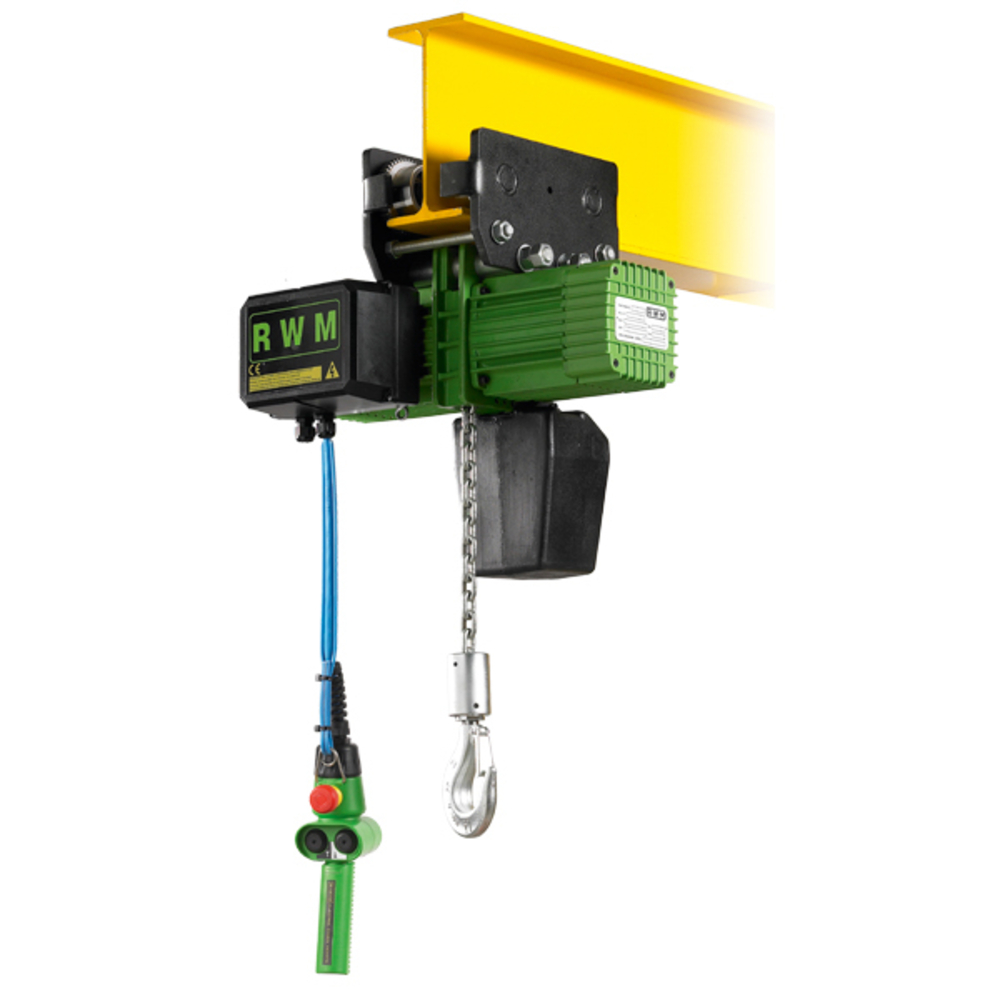

PALAN ÉLECTRIQUE CHARIOT ÉLEC 3200 KG 2 BRINS VITESSE 1/4 M/MN LEVÉE 3 M LEVAC - 6053G14CE1

Le palan électrique chariot LEVAC 6053G14CE1 offre une capacité de levage de 3200 kg avec deux brins, assurant une répartition optimale de la charge. Sa vitesse de levée de 1/4 mètre par minute garantit un contrôle précis lors des opérations. Avec une hauteur de levée de 3 mètres, il est idéal pour les travaux nécessitant robustesse et fiabilité.

Le palan électrique à chaîne triphasé 230/400V, référence 6053, est conçu pour des levées standards de 3 mètres avec un corps en aluminium. Il bénéficie d'une protection IP 55 (sauf usage avec moteur ventilé pour hauteurs supérieures à 10 mètres). La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion, et un guide chaîne entaillé dans le corps central assure un glissement précis de la chaîne.

Le palan dispose d’un limiteur de charge qui agit en fin de course haute et basse, ainsi que d’un fin de course de direction pour palan à chariot électrique. L’alimentation est en 230/400 volts triphasé 50 Hz, avec commande TBT 24 V et arrêt d’urgence. La classe FEM est 2M.

Le moteur électrique fonctionne en intermittence de 40 % pour les palans à une vitesse et propose deux vitesses (30+10) pour les palans à deux vitesses.

Trois types de suspentes sont disponibles :
- Type F : suspente par crochet ou par œillet (pour charges de 1,5 à 4 tonnes selon les codes),
- Type CS : suspente par chariot libre,
- Type CM : suspente par chariot à chaîne,
- Type CE : suspente par chariot électrique.

Les chariots électriques ont une vitesse de direction de 7 m/min (1 vitesse) ou 7 et 14 m/min (2 vitesses), avec une puissance moteur variant selon la capacité (0,1 à 0,5 kW). Le rayon minimum de courbure est de 900 mm.

Caractéristiques techniques détaillées (extraits du tableau page 2) :

- Capacité maximale de levage (CMU ISO-M5) disponible de 125 kg à 4000 kg selon modèle.
- Nombre de brins : 1 ou 2 selon capacité.
- Diamètre de chaîne : de 4 mm à 11 mm selon capacité.
- Dimensions principales (A, C, galet) varient selon type de suspente et capacité.
- Vitesse de levage : de 0,25 m/min à 8 m/min selon modèle et nombre de vitesses.
- Puissance moteur : de 0,1 kW à 4 kW.
- Poids du palan varie en fonction du type et de la capacité, allant de 27 kg à plus de 148 kg.

Matériaux et composition :
- Corps du palan en aluminium.
- Chaîne en acier allié traité anti-corrosion.

Normes et certifications :
- Conforme à la directive 2006/42/CE relative aux équipements de levage.
- Classe FEM 2M.

Conditions d’utilisation et recommandations :
- Protection IP55 adaptée sauf pour moteurs ventilés en hauteurs supérieures à 10 mètres.
- Fonctionnement intermittent recommandé à 40 % pour moteurs.
- Utilisation avec commande basse tension 24 V pour sécurité.

Avantages produit :
- Répartition optimale de la charge grâce aux 2 brins.
- Contrôle précis de la vitesse de levée (1/4 m/min).
- Plusieurs options de suspentes pour adaptation aux besoins spécifiques.
- Garantie 3 ans.

Conditionnement, stockage et conservation :
- Non spécifié dans le document.

Ce palan est idéal pour les opérations de levage nécessitant robustesse, précision et fiabilité dans un environnement industriel.
