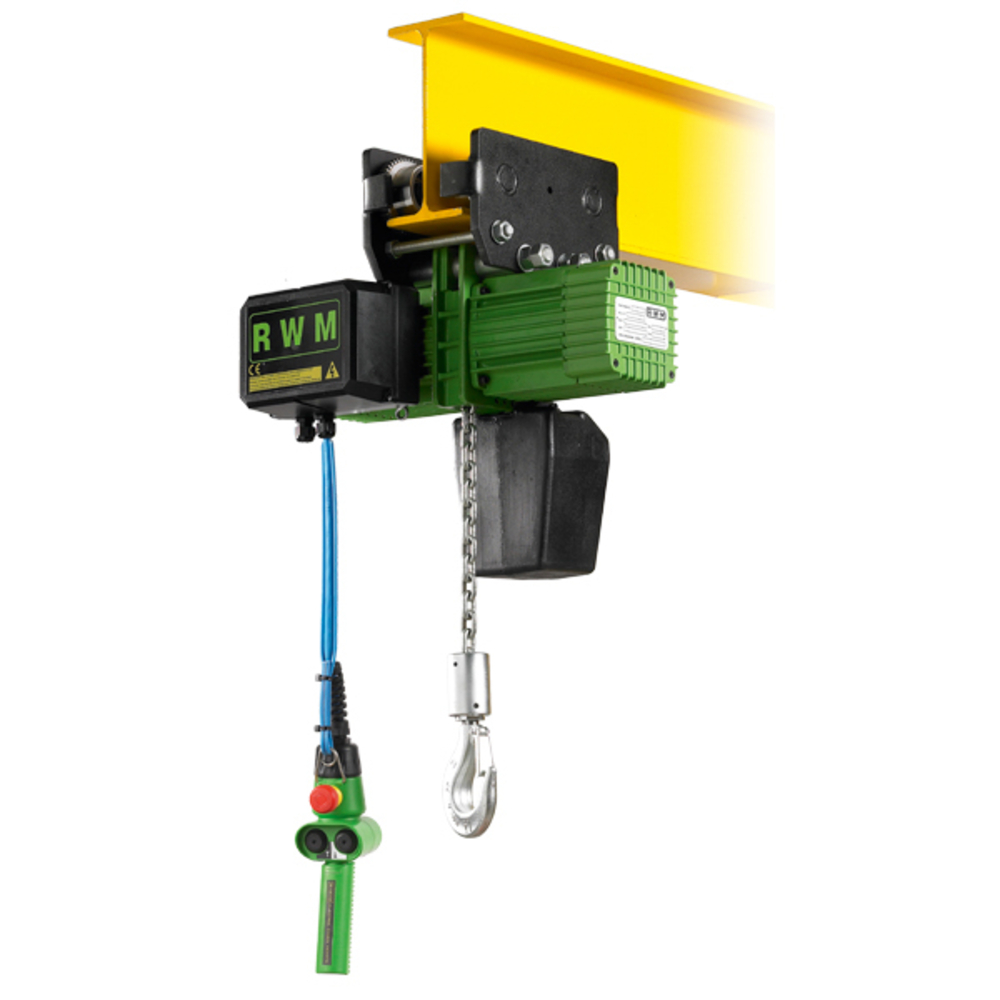

PALAN ÉLECTRIQUE CHARIOT ÉLEC 3200 KG 2 BRINS VITESSE 4 M/MN LEVÉE 3 M LEVAC - 6053G4CE1

Le palan électrique Levac 6053G4CE1 offre une capacité de levage de 3200 kg avec deux brins, garantissant une manipulation sécurisée et efficace des charges lourdes. Sa vitesse de levée de 4 m/min permet un travail rapide et précis. Doté d’une hauteur de levée de 3 mètres, ce chariot élévateur électrique allie robustesse et performance pour répondre aux exigences industrielles.

Le palan électrique à chaîne triphasé 230/400 V, référence 6053, est conçu pour le levage industriel avec une capacité maximale de 3200 kg et une hauteur de levée standard de 3 mètres. Le corps du palan est en aluminium, assurant robustesse et légèreté. Il bénéficie d'une protection IP 55, adaptée à un usage avec moteur ventilé pour des hauteurs supérieures à 10 mètres.

La chaîne de charge est calibrée en acier allié avec traitement anti-corrosion, garantissant une grande durabilité. Un guide chaîne entaillé intégré dans le corps central du palan permet un glissement précis de la chaîne sur les alvéoles de la noix entraînée, améliorant la fiabilité du levage. Le palan est équipé d’un limiteur de charge servant de fin de course haut et bas, ainsi que d’un fin de course de direction pour chariot électrique.

L’alimentation électrique est en 230/400 volts triphasé 50 Hz avec commande TBT 24 V et arrêt d’urgence. La classe FEM est 2M. Le moteur électrique fonctionne en intermittence à 40 % avec une vitesse de levage de 4 m/min pour les modèles à une vitesse (notamment le 6053G4CE1). Pour les palans à deux vitesses, la vitesse est de 30+10 m/min.

Quatre types de suspente sont disponibles selon l’application :
- Type F : suspente par crochet ou par œillet (1,5T à 4T)
- Type CS : suspente par chariot libre
- Type CM : suspente par chariot à chaîne
- Type CE : suspente par chariot électrique

Les chariots électriques associés peuvent fonctionner à une ou deux vitesses, avec une vitesse de direction allant de 7 m/min à 14 m/min selon le type. La puissance des moteurs de chariot varie de 0,1 kW à 0,5 kW selon la charge utile.

Caractéristiques techniques détaillées (extraites du tableau page 2) pour le modèle 3200 kg (CMU 3000 kg) à 2 brins :
- Vitesse de levage : 4 m/min (vitesse unique)
- Nombre de brins : 2
- Diamètre de chaîne : 11 mm
- Dimensions (A, C, Galet) : A=685 mm (type F), 700 mm (types CS/CM), 715 mm (type CE) ; C=595 à 615 mm ; galet 80 mm
- Poids : environ 105 à 133 kg selon le type de suspente

Matériaux et composition :
- Corps en aluminium
- Chaîne en acier allié traité anti-corrosion
- Moteur électrique adapté aux cycles d’utilisation intermittents

Normes et certifications :
- Conforme à la directive européenne 2006/42/CE relative aux équipements de levage
- Garantie 3 ans

Conditions d’utilisation et recommandations :
- Utilisation en intérieur ou en extérieur avec protection IP55
- Usage recommandé avec moteur ventilé pour hauteurs supérieures à 10 mètres
- Respect des limites de charge et des vitesses pour assurer sécurité et longévité

Avantages produit :
- Construction robuste et légère grâce au corps en aluminium
- Chaîne calibrée et guidée pour un levage précis et fiable
- Multiples options de suspente pour s’adapter aux différents types de chariots ou crochets
- Moteur performant avec gestion de vitesse adaptée aux besoins industriels

Conditionnement, stockage et conservation :
- Stockage à l’abri de l’humidité et des chocs
- Maintenance régulière recommandée pour assurer la longévité des composants, notamment la chaîne et le moteur

Ce palan électrique Levac 6053G4CE1 est une solution performante et sécurisée pour la manutention de charges lourdes jusqu’à 3200 kg, adaptée aux environnements industriels exigeants.
