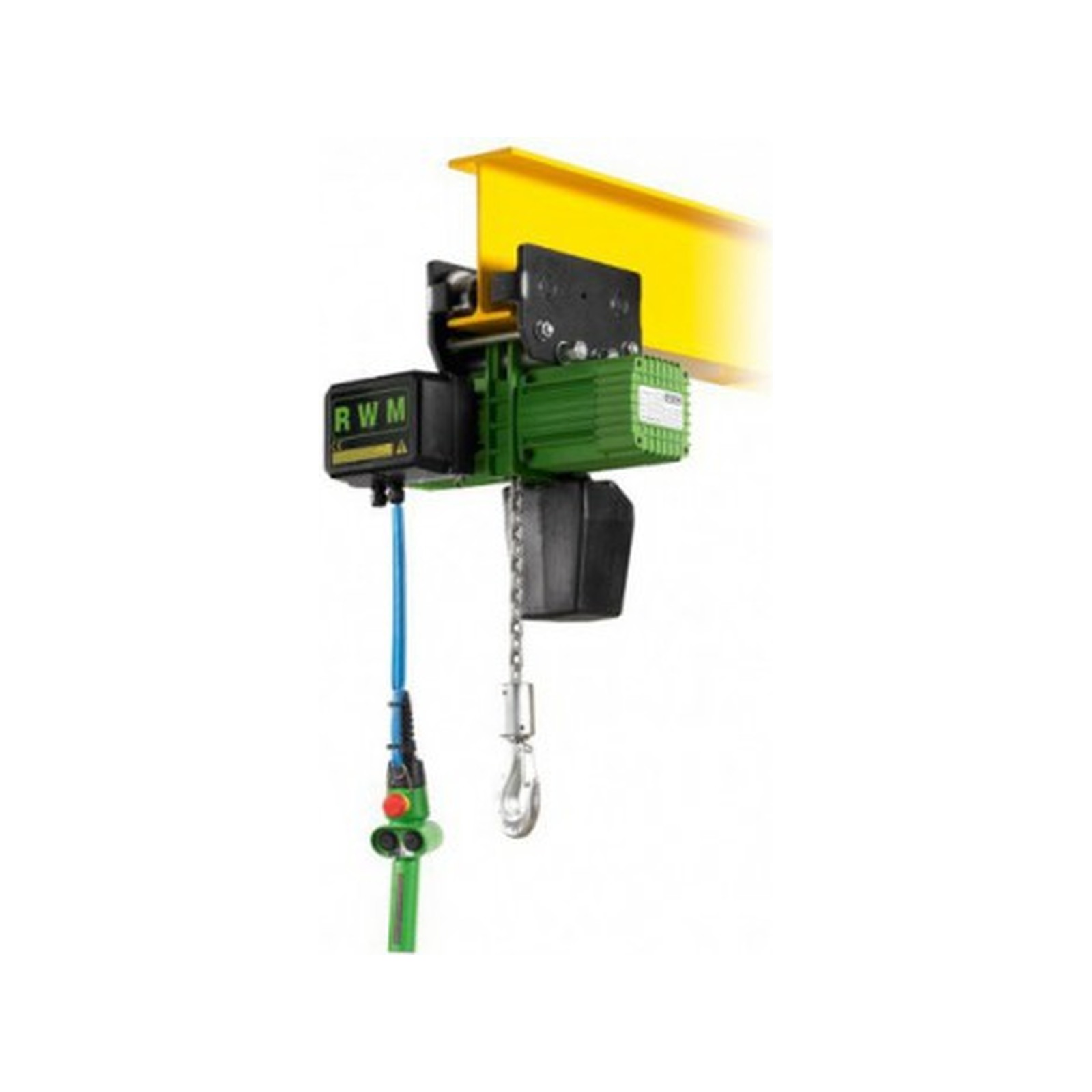

Palan électrique chariot électrique 1500 kg RWM LEVAC 6053E4CE1

Référence : L0236053E4CE1 7 Questions Description
Palan électrique chariot électrique 1500 kg RWM LEVAC 6053E4CE1

Découvrez Palan électrique chariot électrique 1500 kg RWM LEVAC 6053E4CE1 disponible à l'achat

Les points clés
  • Capacité maximale de levage 1500 kg
  • Corps en aluminium léger et robuste
  • Chaîne traitée anti-corrosion en acier allié
  • Commande en très basse tension 24 V avec arrêt d’urgence
  • Indice de protection IP 55 pour une utilisation sécurisée
Voir tout
-20%
5 185,20 € TTC 4 321,00 € HT 6 481,20 € TTC
Comment demander un devis gratuit ?
Etapes du devis :
  • Ajouter vos articles au panier.
  • Aller dans votre panier.
  • Demander un devis.

PRO ? : DIVISEZ VOS FRAIS DE LIVRAISON PAR 2 !

Profitez de -50 % sur votre livraison dès 600 € TTC d'achat avec votre compte PRO.

  • Paiement sécurisé
  • Des experts techniques
  • Retour facile sous 14 jours*

Caractéristiques techniques

  • diamètre chaîne : 10 mm
  • capacité maximale d’utilisation (CMU) : 1500 kg
  • vitesse de levage : 4 m/min
  • levée standard : 3 m
  • alimentation électrique : 230/400 V triphasé 50 Hz
  • commande : très basse tension (TBT) 24 V avec arrêt d’urgence
  • corps du palan : aluminium
  • indice de protection : IP 55 (sauf usage moteur ventilé pour hauteur > 10 m)
  • chaîne de charge : acier allié avec traitement anti-corrosion
  • limiteur de charge : fin de course haut et bas
  • fin de course de direction : intégré pour palan avec chariot électrique
  • classe : FEM 2M
  • fonctionnement moteur : intermittence 40 % (une vitesse) ou 30+10 % (deux vitesses)
  • suspension : chariot électrique
  • hauteur (A) : 618 mm
  • largeur (C) : 525 mm
  • galet diamètre : 70 mm
  • poids : entre 120 et 133 kg selon type de suspension
  • référence fournisseur : 6053E4CE1
  • conforme aux normes CE et directive 2006/42/CE

Description

Palan électrique à chaîne triphasé 230/400 V équipé d’un chariot électrique.

Ce palan dispose d’une levée standard de 3 mètres avec un corps en aluminium garantissant légèreté et robustesse.
La protection est assurée par un indice IP 55, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.
La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour une durabilité optimale.
Le palan R-W-M est doté d’un guide chaîne entaillé directement dans le corps central, construit en une seule pièce, ce qui permet un glissement précis de la chaîne sur les alvéoles de la noix entraîneuse.

Un limiteur de charge assure la fonction de fin de course haut et bas, garantissant la sécurité lors de l’utilisation.
Un fin de course de direction est également intégré pour les palans munis d’un chariot électrique.

L’alimentation électrique est en 230/400 volts triphasé à 50 Hz.
La commande est en très basse tension (TBT) 24 V et comprend un arrêt d’urgence pour une sécurité renforcée.
Le palan est classé en classe FEM 2M.

Le moteur électrique fonctionne en intermittence, avec un taux d’utilisation de 40 % pour les palans à une vitesse, et de 30+10 % pour ceux à deux vitesses.

Caractéristiques techniques spécifiques à la référence 6053E4CE1 :
- Diamètre de la chaîne de 10 mm
- Capacité maximale d’utilisation (CMU) de 1500 kg
- Vitesse de levage de 4 mètres par minute
- Suspension par chariot électrique (type CE) selon le schéma illustré dans la fiche produit (page 1)

Les dimensions principales sont les suivantes : la hauteur (A) est de 618 mm en type F ou CE, la largeur (C) est de 525 mm, avec un galet de 70 mm de diamètre.
Le poids varie entre 120 et 133 kg selon le type de suspension (F/CS ou CM/CE).

Ce palan est conforme aux normes CE et à la directive 2006/42/CE relative aux équipements de levage.
Il bénéficie d’une garantie de 3 ans.

Cet équipement est adapté pour des usages industriels nécessitant un levage précis et sécurisé de charges jusqu’à 1500 kg.
Il est recommandé de respecter les conditions d’utilisation avec une alimentation en triphasé 230/400 V et de veiller à l’entretien régulier de la chaîne et du mécanisme pour assurer la longévité du palan.

Palan électrique chariot électrique 1500 kg RWM LEVAC 6053E4CE1

FAQ : Questions / Réponses :

Quelle est la capacité maximale de levage de ce palan électrique ?

Ce palan électrique dispose d’une capacité maximale d’utilisation (CMU) de 1500 kg, adaptée aux charges industrielles nécessitant un levage précis et sécurisé.


Quels sont les critères électriques à respecter pour utiliser ce palan ?

Le palan fonctionne en triphasé 230/400 V à 50 Hz avec une commande en très basse tension 24 V incluant un arrêt d’urgence. Il est important de respecter cette alimentation pour garantir la sécurité et le bon fonctionnement de l’équipement.


Quels sont les éléments de sécurité intégrés au palan ?

Le palan intègre un limiteur de charge qui fait office de fin de course haut et bas, ainsi qu’un fin de course de direction pour les modèles avec chariot électrique. La commande en TBT 24 V comprend également un arrêt d’urgence pour renforcer la sécurité d’utilisation.


Quelles sont les dimensions et le poids du palan avec chariot électrique ?

La hauteur du palan est de 618 mm, sa largeur de 525 mm, et le diamètre du galet est de 70 mm. Le poids varie entre 120 et 133 kg selon le type de suspension.


Quelle est la vitesse de levage et la longueur de levée standard ?

La vitesse de levage est de 4 mètres par minute avec une levée standard de 3 mètres, adaptée aux besoins courants de levage industriel.


De quoi est constitué le corps et la chaîne du palan ?

Le corps du palan est en aluminium, ce qui assure légèreté et robustesse. La chaîne de charge est calibrée en acier allié avec un traitement anti-corrosion pour une meilleure durabilité.


Quelle est la protection contre les poussières et projections d’eau du palan ?

Le palan bénéficie d’un indice de protection IP 55, garantissant une bonne protection en environnement industriel, sauf en cas d’utilisation d’un moteur ventilé pour des hauteurs supérieures à 10 mètres.
